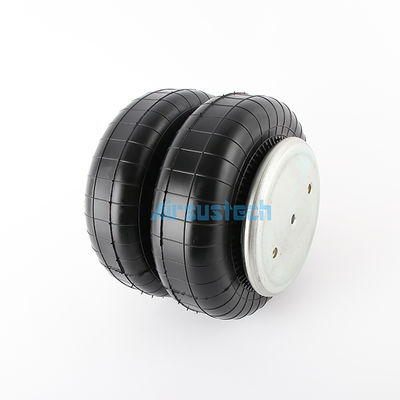

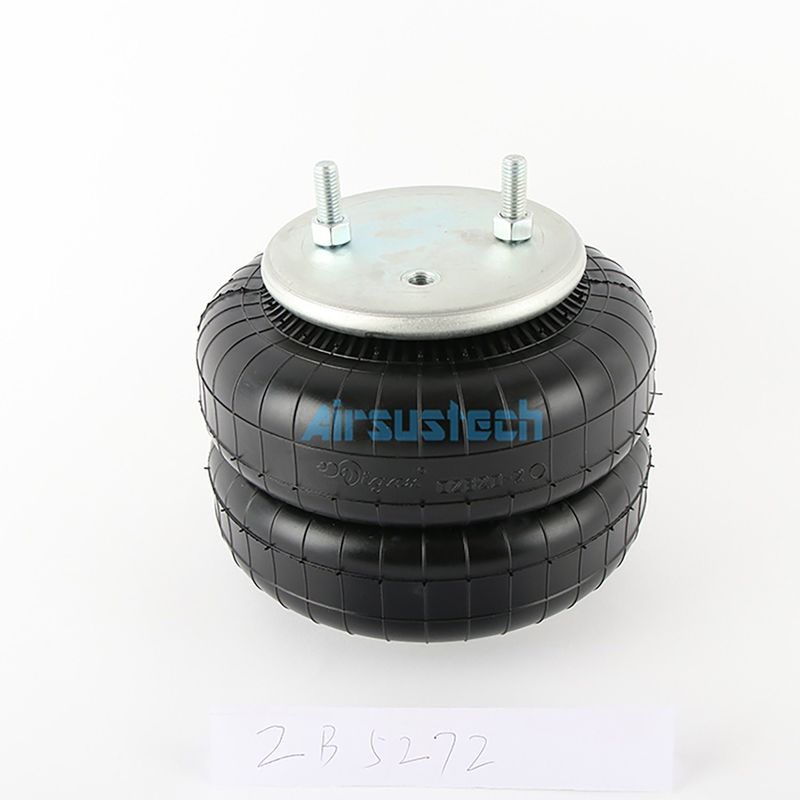

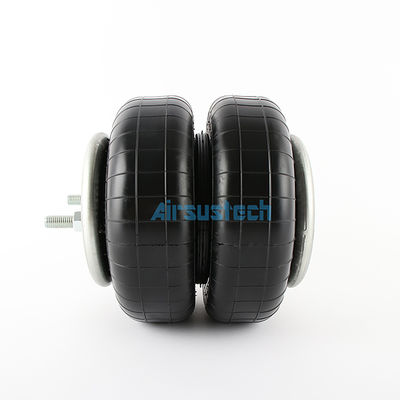

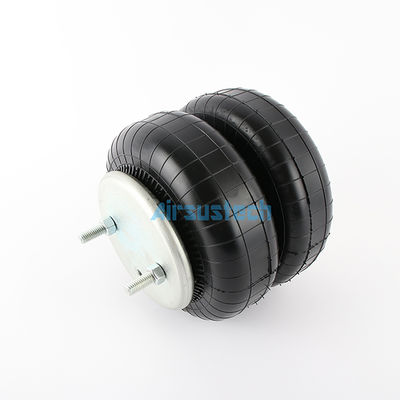

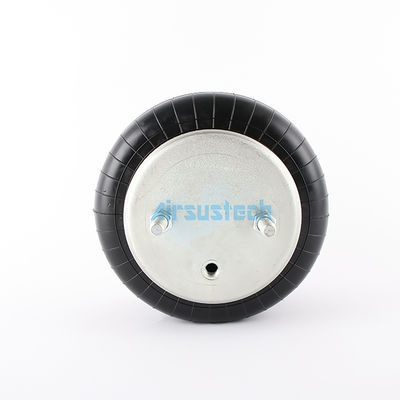

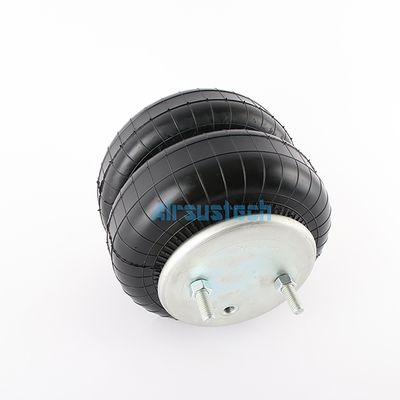

W01-358-6943 Firestone Air Spring per la vibrazione 6332 4426
Cross OEM NO.
Triangolo 6332
Triangolo 4426
Firestone W01-358-6943
Firestone W01 358 6943
Firestone W013586943
Contitech FD200 25 426
Contitech FD 200-25 426
Contitech FD200 25 426
Contitech 161332
Goodyear 2B9-250
Goodyear 2B9 250
Goodyear 578923206
Watson&Chalin AS-0041
Neway/SAF 90557237
Ridewell 1003586943C
Tuthill 6352
V-Steer II (sacco di sollevamento)
Van Raden
2B6943 Specifiche e dati tecnici
Noce/noce cieca
Denti a vite (nocciolo) della piastra superiore: 2 x 1/2-13UNC
Distanza tra il centro della vite e la piastra di copertura superiore: 89 mm
Denti a vite della piastra di copertura inferiore: 2 x 3/8-16UNC
Distanza tra il centro della vite e la piastra di copertura inferiore:89 mm
Fabbricazione di fori di aria/ingresso d'aria/allineamento dell'aria
Fuoco d'aria/entrata d'aria: 1/4NPT
Distanza centrale tra ingresso d'aria e nocciolo: 44,5 mm
piastra di copertura
Diametro della piastra superiore (larghezza): 160 mm
Diametro della copertura inferiore (larghezza): 160 mm
Altezza massima: 325 mm
Altezza minima: 79 mm
Corso di lavoro:da 79 mm minimo a 325 mm massimo
altri
Blocco paraurti/blocco paraurti: senza paraurti
Ciclo della cintura: un pezzo
Pressione minima: 0 bar
Forza di ritorno all'altezza minima: ≤ 250N
Peso complessivo con piastre fissate: 3,5 kg
Isolamento dalle vibrazioni - valori delle caratteristiche dinamiche
Altezza di progettazione H: raccomandata 254 mm, minima 230 mm
| Pressione p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Forza ((carico) [KN] |
6.0 |
8.1 |
10.2 |
12.3 |
14.4 |
16.5 |
8.6 |
| Rapidozza di molla [N/cm] |
730 |
930 |
1200 |
1390 |
1660 |
1840 |
| Frequenza naturale [Hz] |
1.8 |
1.8 |
1.7 |
1.7 |
1.7 |
1.7 |
Valori delle caratteristiche statiche di applicazione pneumatica
Forza F[KN]
| Pressione p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Altezza H[mm] |
290 |
4.1 |
5.6 |
7.3 |
9.0 |
10.5 |
12.4 |
9.4 |
| 260 |
5.6 |
7.3 |
9.4 |
11.3 |
13.4 |
15.4 |
8.9 |
| 230 |
6.6 |
8.8 |
11.1 |
13.4 |
15.8 |
18.1 |
8.4 |
| 200 |
7.5 |
9.9 |
12.5 |
15.0 |
17.6 |
20.2 |
7.7 |
| 170 |
8.3 |
11.0 |
13.8 |
16.6 |
19.4 |
22.2 |
7.0 |
| 140 |
8.9 |
11.8 |
14.8 |
17.7 |
20.7 |
23.6 |
6.1 |
| 110 |
9.3 |
12.3 |
15.6 |
18.7 |
21.9 |
24.6 |
5.1 |
Altri tipi di triangolo di molla d'aria/shock d'aria
| 6374/4474 |
6316/4327
|
6316/4364 |
| 6374/4468 |
6316/4343
|
6332/4427 |
|
6374/4467
|
6316/4334 |
6332/4463 |
|
Altri:
|
6316/4363
|
6332/4429 |
|
Altri prodotti
|
Altri prodotti
|
6332/4507 |
|
6325/4362
|
6328/4371 |
6332/4511 |
|
Altri prodotti
|
Altri prodotti |
6316/4363 |
|
Altri:
|
6375/4480
|
6316/4472 |
|
6325/4450
|
6312
|
6316/4471 |
|
6325/4448
|
6412/4543
|
6316/4500 |
|
Altri prodotti
|
6412/4530
|
6316/4313 |
|
6325/4510
|
6392/4509
|
6316/4334 |
|
6395/4524
|
6364/4546
|
6316/4346 |
|
Altri prodotti
|
4757/4703
|
6334/4469 |
|
6392/4509
|
6334/4520
|
6334/4466 |
|
6392/4509
|
6334/4430
|
6334/4432 |
|
6332/4427
|
6334/4431
|
6319/4336 |
|
6332/4454
|
6334/4432
|
6316/4368 |
|
6332/4453
|
6334/4433
|
6316/4331 |
| 6316/4367 |
6316/4366
|
6316/4365 |
Primavera d'aria utilizzata nella tavola delle vibrazioni
È molto comune utilizzare molle d'aria su un tavolo a rubinetto su una linea di lavorazione della resina.Oltre ad assorbire vibrazioni ad alta frequenza e isolamento acustico, la molla d'aria ha anche la funzione di sollevamento e cambio. e in base al peso effettivo della tavola di vibrazione, il numero di molle d'aria può essere modificato.Fornire un'intercambiabilità e una versatilità affidabili sull'apparecchiatura di serie della tavola vibrante, e ottimizzare anche la progettazione strutturale.
