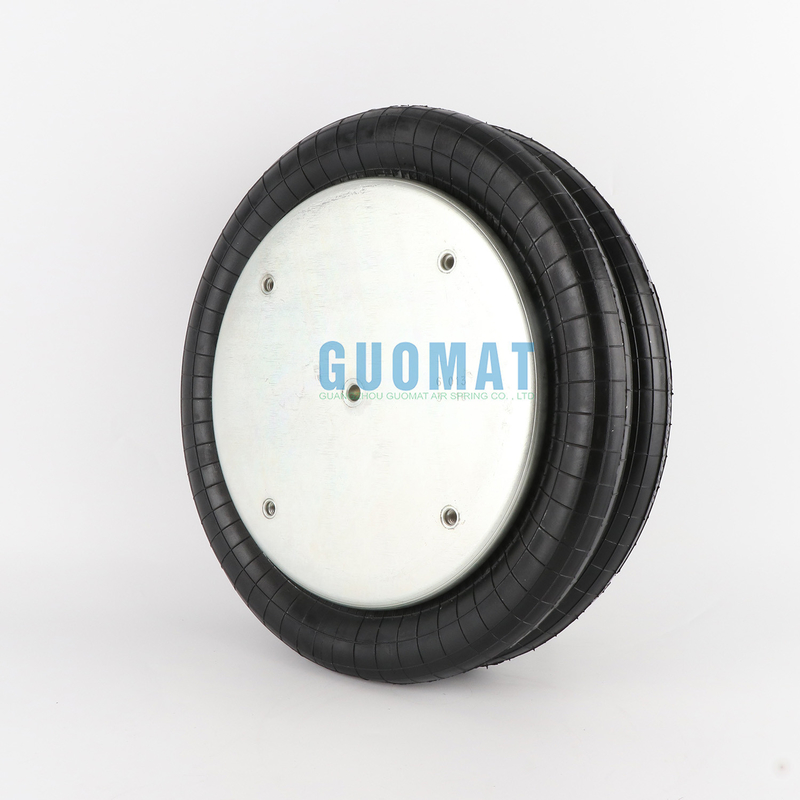

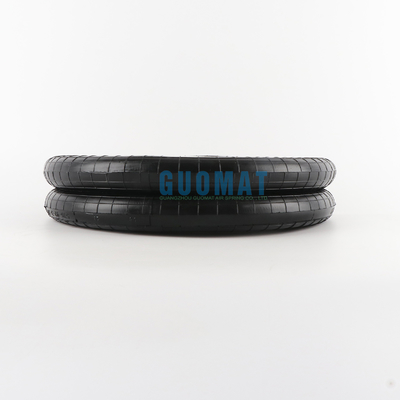

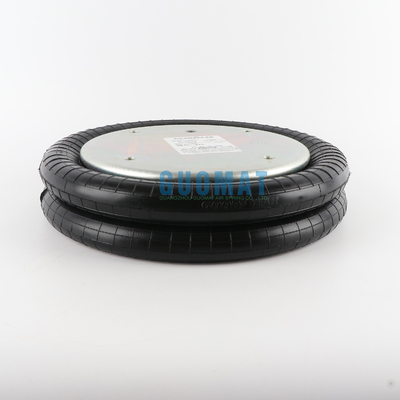

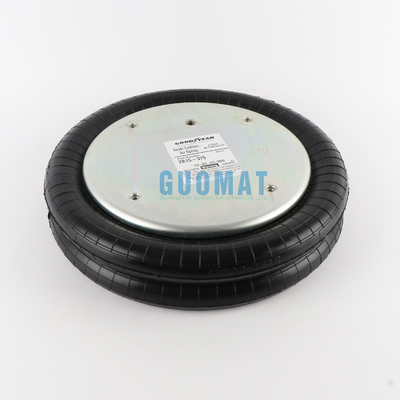

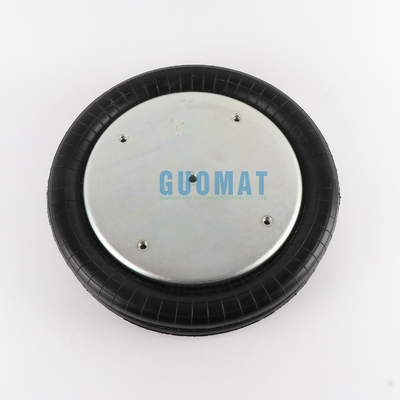

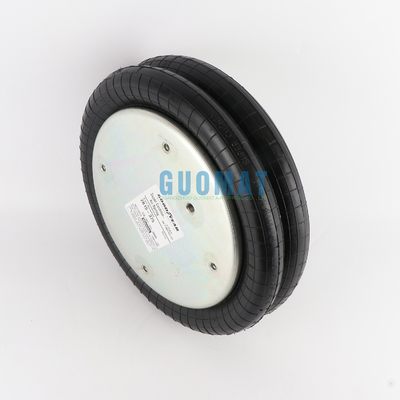

Attuatore d'aria a doppio avvolgimento FD 530-30 a gas

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949, ISO9001
Numero di modello:	2B6800

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5
Prezzo:	negoziabile
Imballaggi particolari:	Scatola di cartone forte o come richiesto dai clienti
Tempi di consegna:	5-8 giorni lavorativi
Termini di pagamento:	L/C, D/A, D/P, Western Union
Capacità di alimentazione:	1000 PCS/settimana

Contatto

Descrizione di prodotto dettagliata

Modello N.O.:	2B6800	Produttore:	GUOMAT
Materiale:	Gomma naturale	Campione:	Disponibile
Colpo di lavoro:	273mm	Tipo:	Doppio avvolgimento
Lo spazio ha richiesto:	415mm	Navi da:	Qualsiasi porto in Cina
Evidenziare:	Concentrati di calore , Doppia convoluzione di gas riempito continentale Bellow , FD 530-30 Attuatore d'aria a doppio avvolgimento

Attuatore d'aria a doppio avvolgimento FD 530-30 a gas

Numero OEM incrociato

Goodyear Parts NO.: 2B14-468
Goodyear Parts NO.: 2B14 468
Goodyear Parts NO.: 2B14468
Goodyear Parts NO.:2B14-362
Goodyear Parts NO.:2B14 362
Goodyear Parts NO.:2B14362
Goodyear Parts NO.:2B14-450
Goodyear Parts NO.:2B14 450
Goodyear Parts NO.:2B14450
Goodyear Parts NO.:2B15-375
Goodyear Parts NO.:2B15 375
Goodyear Parts NO.:2B15375

Pietra da fuoco Parti a molla d'aria NO.: W01-358-6800

Pietra da fuoco Air Spring Parts NO.:: W01 358 6800

Pietra da fuoco Parti a molla d'aria NO.:: W013586800

Pietra di fuoco Air Spring: 21D-2

Pietra di fuoco Primavera d'aria: 21-2

Pietra di fuoco Primavera d'aria: 21 2

ContiTech Parts NO.:FD530-30 518 1/4 NPT

ContiTech Parts NO.:FD530-30518 1/4 NPT

Informazioni sul prodotto

Noce / Noce cieca
Dente a vite (nocciolo) della piastra di copertura superiore	4 pezzi X 3/8-16UNC
Distanza tra il centro della vite e la piastra di copertura superiore	159 mm
Dente a vite (nocciolo) di piastra di copertura inferiore	4 pezzi X 3/8-16UNC
Distanza tra il centro della vite e la piastra di copertura inferiore	159 mm
Forno di gas / ingresso d'aria / impianto d'aria
Forno di gas / ingresso d'aria	1/4NPT
Distanza centrale tra noce e ingresso d'aria	79.5 mm
Piastra di copertura
Diametro della piastra di copertura superiore (larghezza)	287 mm
Diametro della piastra di copertura inferiore (larghezza)	287 mm
Fabbricazione a partire da semi di legno
Diametro MAX dei braccioli di gomma	401 mm
Altezza compressa	76.2 mm
Altezza massima	351 mm
Trazione di lavoro	254 mm

Dati tecnici del prodotto

Isolamento dalle vibrazioni - valori delle caratteristiche dinamiche

Pressione p [psi]	40	60	80	100	120
Forza (carico) [lbs]	3740	5610	7480	9350	11220
Tasso di molla [lbs/in]	987	1388	1811	2165	2628
Frequenza naturale [Hz]	1.6	1.6	1.6	1.5	1.5

Applicazione pneumatica - valori delle caratteristiche statiche

Forza F [lbs]

Pressione p	[psi]	20	40	60	80	100	120
Altezza H [in]	11	1660	3330	4990	6650	8320	9980
	9	2100	4210	6310	8410	10520	12620
	7	2440	4880	7320	9760	12200	14640
	5	2650	5310	7960	10620	13270	15920

Deve esserci abbastanza spazio intorno all'aria.

La superficie completa delle parti metalliche deve essere utilizzata per sopportare le forze.
I soffi di aria devono essere muniti di guide laterali.
Sgomberare completamente le bolle d'aria prima di rimuoverle.
Assicurarsi che il soffio non sia costantemente a contatto con olio idraulico, lubrificanti, solventi, tagli metallici e scintille di saldatura.
Qualora l'aria sottoposta a scarico sia sottoposta a supporti speciali in un'applicazione, chiedere ulteriori informazioni alla Precision Engineering, specificando il supporto, la temperatura e la concentrazione.
