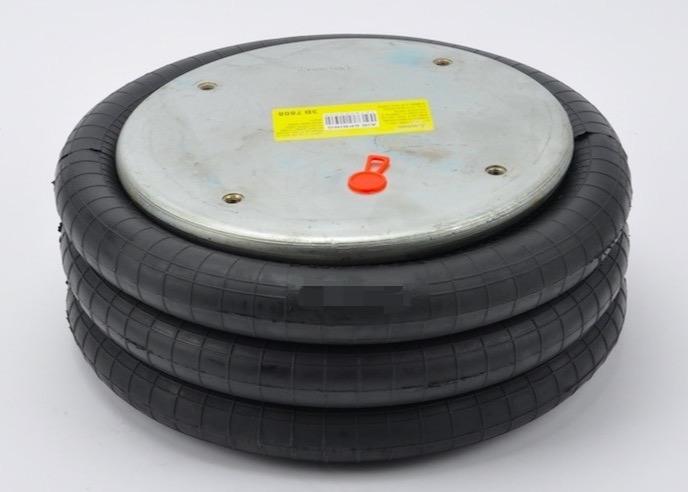

La molla pneumatica della sospensione del Firestone W01-358-7811 fa riferimento il triplo industriale di FT 530-32 complicato

La molla pneumatica della sospensione del Firestone W01-358-7811 fa riferimento il triplo industriale di FT 530-32 complicato

Produttore di macchinari originale dell'OEM:

Spec. del prodotto per Firestone W013587811

Spec. tecniche: Firestone W01-358-7811
Altezza compressa: 4,00
Numero di piatto superiore: 3131 o 3134
Larghezza superiore del piatto: 11,31
Numero del pistone: 3130
Larghezza del pistone: 11,31
I soffietti del Firestone numerano: 313
Numero del pezzo di Goodyear: 3B14-354/3B14 354
I soffietti di Goodyear numerano: 578-93-3-350/578 93 3 350/578933350
Numero del pezzo del triangolo: 4336
I soffietti del triangolo numerano: 6319
Numero di Ridewell: 1003587808C
Giro Number8030170 di EZ
Nota: 0550-00030 IMPAREGGIABILE
UPC767555005538
MPNW013587808

Contitech FT 530-32 336

Stile 313 del Firestone
No. W01-358-7811 del Firestone
FleetPride AS7808
Goodyear 3B14-354
Goodyear Flex No. 578933350
Toro 6319
Triangolo AS-4336
TRP COME78110
Automann SP3B32R-7811

Parametri tecnici di W01-358-7811

Diametro del piatto della copertura superiore 289 millimetri

Diametro inferiore del coperchio 289 millimetri

Distanza di centro della vite 158,8 millimetri

Foro del gas di distanza fra il dado 79,4 millimetri

Foro 1/4NPTF del gas

Dente 2pcsX3/8-16UNC della vite (dado)

Diametro naturale dei soffietti di gomma 356 millimetri

Altezza naturale dei soffietti di gomma 282 millimetri

Diametro massimo @ 100 psig (pollice)
15,1
Altezza massima (pollice)
15,2
Colpo massimo (pollice)
10,7
Altezza utilizzabile minima (pollici)
4,5
Forza al colpo a 1 pollici (libbra) @ 80PSI
10650
Forza ad un colpo di 3 pollici (libbre) @ di 80PSI
9700
Forza al colpo massimo @ 80PSI (libbre)
5460
Numero ad alta intensità di stile di equivalente di riferimento di stile
39
Materiale
una linea standard di 2 strati
Dettagli del cappuccio protettivo
Tipo del piatto della perla
2
Centro cieco del dado (pollice)
6,25
Isolatore dell'aria
Altezza di progettazione
13
Carico (ad altezza di progettazione): 40 psig (libbre)
3310
Carico (ad altezza di progettazione): 60 psig (libbre)
5120
Carico (ad altezza di progettazione): 80 psig (libbre)
7020
Frequenza naturale (@80 psig) (CPM)
82
Percentuale di isolamento al CPM obbligatorio di frequenza 400
95,6
Percentuale di isolamento al CPM obbligatorio di frequenza 800
98,9
Percentuale di isolamento al CPM obbligatorio 1500 di frequenza
99,7

Stile 313
Due soffietti della piega

Dadi ciechi, 1/4 di NPT
W01-358-7808
Dadi ciechi, 1/4 di NPT, paraurti
W01-358-7811
Dadi ciechi, 3/4 di NPT
W01-358-7802
Dadi ciechi, 3/4 di NPT, paraurti
W01-358-7807
Anelli d'acciaio svasati della perla, 13/4 dei bulloni, dadi, rondelle
W01-358-7801
Soffietti di gomma soltanto
W01-358-7900
Peso dell'Assemblea ....................................................... 20,6 libbre
Forza da sprofondare ad altezza minima (@ 0 psig) ..... 46 libbre.

Stile 39

Soffietti ad alta resistenza

Dadi ciechi, 1/4 di NPT
W01-358-1098
Dadi ciechi, 3/4 di NPT
W01-358-7815
Anelli d'acciaio svasati della perla, 13/4 dei bulloni, dadi, rondelle
W01-358-1099

Installazione della molla pneumatica

• Prima che cominciate installare le molle pneumatiche, assicuri che abbiate tutti gli strumenti ed attrezzature necessari per eseguire sicuro la riparazione.
• Renda familiare alla sospensione su cui state eseguendo la riparazione esaminando la guida di servizio dei produttori.
• Se siete in dubbio circa qualcosa, chieda assistenza da uno specialista qualificato della sospensione, dal produttore della sospensione o dal produttore della molla pneumatica; Ciò può conservare molto tempo voi e l'aggravamento più successivamente nel lavoro.

I nostri vantaggi

• Servizio duraturo di quasi tutte le sospensioni dell'aria del rimorchio e del camion
• Assorba la scossa della strada per aiutare l'ultima volta i trattori e gli impianti di perforazione più lunghi
• Ridotto la vibrazione e l'affaticamento del driver
• Lungamente, servizio senza difficoltà, livello costante che trasporta, giro proprio attenuato
•
