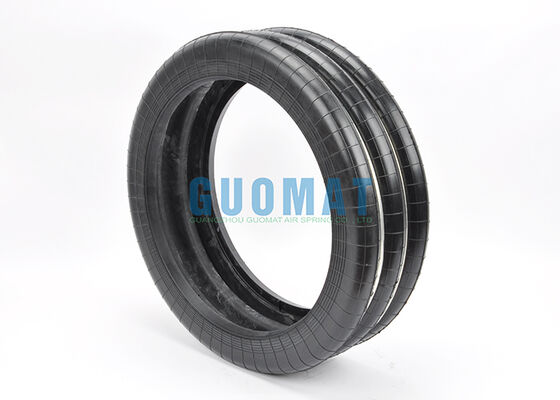

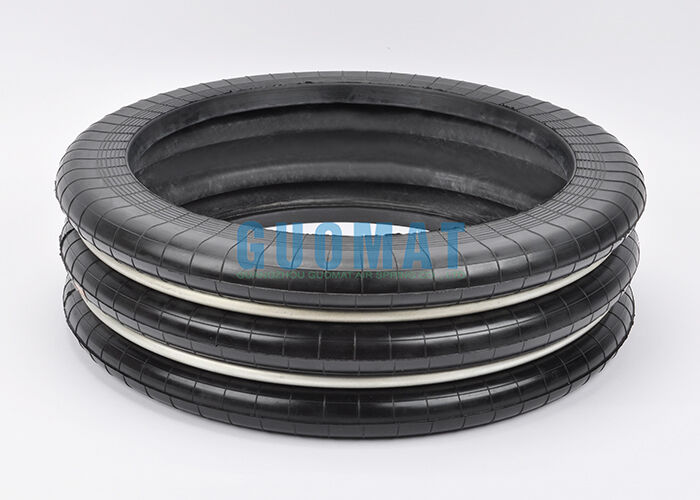

S-500-3R Molla ad Aria Tripla Convoluta YOKOHAMA Isolatore di Vibrazioni con Anello di Vita in Acciaio

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	F-500-3

Termini di pagamento e spedizione:

Quantità di ordine minimo:	6 pezzi
Prezzo:	negoziabile
Imballaggi particolari:	Robusta scatola di cartone o come richiesto dai clienti
Tempi di consegna:	2-8 giorni lavorativi
Termini di pagamento:	L/C,D/A,D/P,T/T
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Tipo di ammortizzatore:	Pieno di gas	OEM:	Accettabile
Pacchetto:	Cartoni forti	Articolo:	Molla pneumatica in gomma
Intervallo di temperatura:	-40℃+70℃	Tipo di soffietto:	Complicato triplo
Garanzia di fabbrica:	12 mesi	Colore:	nero
Evidenziare:	Molla ad aria tripla convoluta YOKOHAMA , Molla ad aria in gomma con anello in acciaio , Molla ad aria isolatrice di vibrazioni

S-500-3R Molla ad Aria a Tripla Convoluzione Ammortizzatore di Vibrazioni YOKOHAMA con Anello di Vita in Acciaio

Panoramica del Prodotto

N. GUOMAT: F-500-3
Riferimento Sostituzione: YOKOHAMA S-500-3R
Tipo: Molla ad Aria a Tripla Convoluzione
Diametro Nominale: 500 mm
Applicazione: Presse e Attrezzature di Stampaggio
Materiale: Gomma di alta qualità con tessuto rinforzato
Struttura: Soffietto in gomma con anello di vita in acciaio
Funzioni: Isolamento dalle vibrazioni, assorbimento degli urti, sollevamento e abbassamento
Adatto per: Macchinari industriali e applicazioni gravose

Specifiche Tecniche

Parametro	Valore
Altezza di Progetto (mm)	160
Altezza Massima (mm)	270
Altezza Minima (mm)	90
Escursione Massima Comune (mm)	±68
Diametro Esterno Massimo a Compressione (mm)	560
Area Effettiva (cm²)	1965
Volume (L)	30.3
Carico (KN)	96.3
Costante Elastica Dinamica (n/mm)	1255
Frequenza Interna Massima (Hz)	1.8
Pressione Interna Massima (MPa)	0.69
Guasto Pressione Interna (MPa)	3.9-4.9

Guida all'Installazione per Sacca d'Aria per Presse

Preparare l'area di installazione: Arrestare la pressa e rilasciare completamente la pressione dell'aria dal sistema esistente. Assicurarsi che la macchina sia supportata in sicurezza prima di rimuovere la vecchia molla ad aria.
Rimuovere la vecchia molla ad aria: Scollegare la linea di alimentazione dell'aria e rimuovere i bulloni di montaggio o i componenti di fissaggio. Controllare le superfici di montaggio per danni, sporco o deformazioni.
Controllare la nuova molla ad aria: Confermare che il GUOMAT F-500-3 corrisponda alle dimensioni richieste e alla configurazione di montaggio. Ispezionare il soffietto in gomma, l'anello di vita in acciaio, l'ingresso dell'aria e i componenti di montaggio per danni visibili.
Posizionare la molla ad aria: Posizionare la molla ad aria verticalmente tra le superfici di montaggio designate. Assicurarsi che i soffietti siano centrati e che l'anello di vita in acciaio sia posizionato correttamente.
Collegare l'alimentazione dell'aria: Collegare saldamente il raccordo dell'aria e la linea dell'aria. Utilizzare la pressione dell'aria raccomandata e assicurarsi che non ci siano perdite.
Gonfiare gradualmente: Fornire aria compressa lentamente e consentire alla molla ad aria di espandersi nella sua posizione di lavoro. Evitare gonfiaggi improvvisi o il superamento della pressione raccomandata dal produttore.
Verificare allineamento e gioco: Azionare la pressa a bassa velocità attraverso un ciclo di prova controllato. Verificare che la molla ad aria rimanga centrata e non sfreghi contro i componenti circostanti.
Ispezione finale: Controllare la pressione dell'aria, i bulloni di montaggio, le perdite d'aria, il movimento della macchina e le prestazioni di isolamento dalle vibrazioni prima di riprendere il normale funzionamento.

Nota di Installazione: Confermare l'altezza di lavoro corretta, la pressione dell'aria, la capacità di carico e le dimensioni di montaggio in base al design specifico della pressa e alle condizioni operative.

Perché Scegliere GUOMAT F-500-3?

Le molle ad aria GUOMAT sono prodotte utilizzando materiali in gomma rinforzata e componenti metallici per fornire prestazioni affidabili nelle applicazioni industriali. Il F-500-3 offre una soluzione di sostituzione pratica per YOKOHAMA S-500-3R e può essere fornito per sostituzioni standard o per requisiti industriali personalizzati.

Supportiamo requisiti OEM, di sostituzione e personalizzati per molle ad aria, comprese le specifiche dimensionali e di connessione.
