WBZ 400-E1 Weforma Airbags G3/4 Air Fitting Gomma Air Spring

Dettagli:

Luogo di origine:	Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	2B6910

Termini di pagamento e spedizione:

Quantità di ordine minimo:	6 pezzi
Prezzo:	US$59.9-69.9/PC
Imballaggi particolari:	Robusta scatola di cartone o come richiesto dai clienti
Tempi di consegna:	3-7 giorni lavorativi
Termini di pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	di gomma	Scopo:	Per sostituire/riparare
Periodo di garanzia:	12 mesi	Convoluzioni:	2
Struttura:	Doppia convoluzione	Pacchetto:	Scatola Di Cartone Marrone
Paraurti:	Senza paraurti	Tipo:	Componente della sospensione pneumatica
Evidenziare:	Abbiamo una doppia molla d'aria. , G3/4 molla di gomma ad aria , Airbag WBZ 400-E1

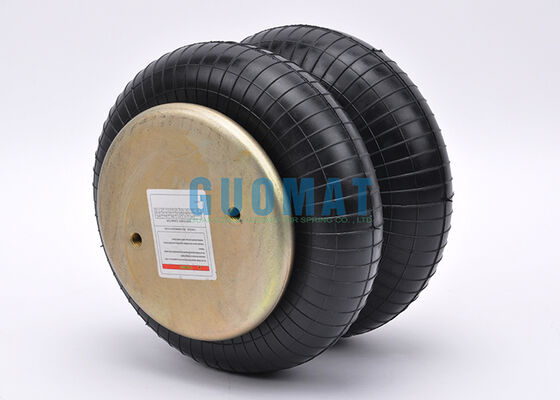

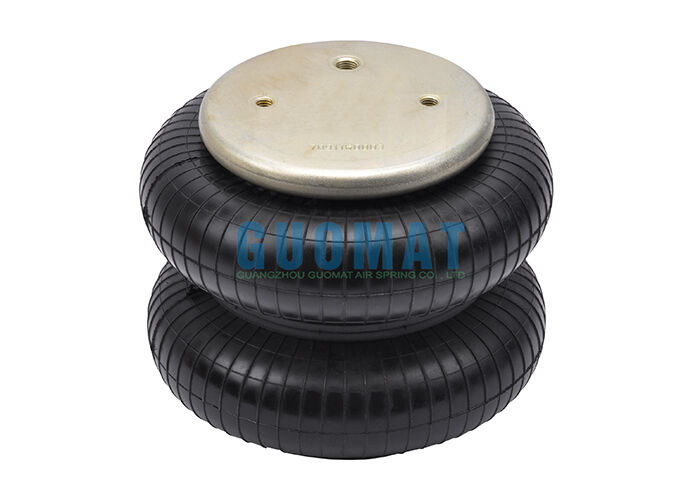

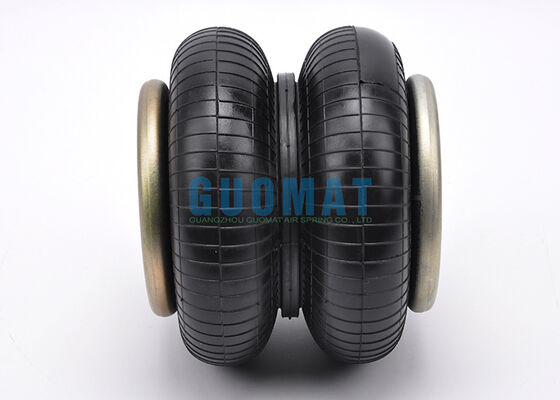

Molle pneumatiche a doppio soffietto WBZ 400-E1 Weforma con raccordo aria G3/4

Molle pneumatiche in gomma ad alte prestazioni progettate per applicazioni su macchinari industriali, caratterizzate da una costruzione a doppio soffietto e raccordo aria G3/4.

Specifiche del prodotto

Tipo	Molla pneumatica in gomma
Marca	GUOMAT
Numero modello.	2B6910
Garanzia	12 Mesi
Materiale	Gomma e Acciaio
Colore	Nero
Applicazione	Per macchine industriali
Altro nome	Molle pneumatiche industriali

Numeri di parte compatibili

WEFORMA WBZ400
WEFORMA WBZ 400
WEFORMA WBZ400-E1
WEFORMA WBZ 400-E1
WEFORMA WBZ400-E1 G3/4
WEFORMA WBZ 400-E1 G3/4

Specifiche tecniche

Diametro piastra di copertura	161mm
Foro filettato	8M
Distanza tra i centri dei fori filettati	89mm
Foro dell'aria	G3/4
Distanza tra il foro dell'aria e il foro filettato	44.5mm
Altezza massima	275mm
Altezza minima	75mm
Diametro esterno massimo	250mm

Pressione minima	0 bar
Forza di ritorno all'altezza minima	≤200N
Peso complessivo con piastre bloccate	3.0KG

Valori caratteristici statici - Applicazione pneumatica

Altezza H (mm)	Forza F(kN) Pressione P (bar)							Volume (I)
Altezza H (mm)	3	4	5	6	7	8		Volume (I)
230	4.1	5.6	7.2	8.8	10.1	12.0	5.8
200	5.7	7.7	9.6	11.6	13.5	15.6	5.3
170	7.2	9.4	11.7	14.2	16.5	18.9	4.6
140	8.4	10.9	13.7	16.4	19.0	21.5	3.9
110	9.4	12.4	15.4	18.3	21.3	24.1	3.0
80	10.3	13.4	16.9	19.7	23.0	25.8	2.1

Guida all'installazione delle molle pneumatiche

Una corretta installazione è essenziale per garantire la sicurezza, le prestazioni e la durata di una molla pneumatica. Sia che venga utilizzata per l'isolamento delle vibrazioni industriali, per le sospensioni dei camion, degli autobus o per le applicazioni su macchinari, un'installazione corretta aiuta la molla pneumatica a funzionare in modo fluido e affidabile.

Passaggi di installazione

Controllare la molla pneumatica prima dell'installazione: Prima dell'installazione, ispezionare la molla pneumatica per verificare la presenza di danni, crepe o deformazioni. Confermare che il modello, le dimensioni e le specifiche di montaggio della molla pneumatica corrispondano ai requisiti dell'attrezzatura.
Rimuovere la vecchia molla pneumatica: Rilasciare tutta la pressione dell'aria dal sistema prima di rimuovere la vecchia molla pneumatica. Scollegare con cura i raccordi dell'aria e i bulloni di montaggio per evitare danni ai componenti circostanti.
Installare la nuova molla pneumatica: Posizionare la nuova molla pneumatica nella posizione corretta e serrare tutti i bulloni, i raccordi e l'hardware di montaggio. Assicurarsi che l'ingresso dell'aria e i fori di montaggio siano correttamente allineati.
Collegare l'alimentazione dell'aria: Collegare il tubo dell'aria e verificare che tutti i raccordi siano stretti e a tenuta. Aggiungere lentamente pressione dell'aria e assicurarsi che la molla pneumatica si espanda uniformemente.
Test dopo l'installazione: Dopo l'installazione, controllare l'altezza, la pressione e il funzionamento generale della molla pneumatica. Assicurarsi che non ci siano perdite d'aria o movimenti anomali durante il funzionamento.
