2 3/4" x 2 gomma Bellow FD 22-4 DI CR Contitech Precision Vibration Isolation Airbag

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	2B2 3/4"x2

Termini di pagamento e spedizione:

Quantità di ordine minimo:	6 pezzi
Prezzo:	$99.9-139.9/pc
Imballaggi particolari:	Robusta scatola di cartone o come richiesto dai clienti
Tempi di consegna:	2-8 giorni lavorativi
Termini di pagamento:	T/T, Western Union, L/C
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

tipo:	Molla pneumatica con piastra di copertura in alluminio	Garanzia:	12 mesi
Materiale:	Gomma + acciaio	Imballaggio:	Cartone/Pallet
campione:	Disponibile	Soffietto in gomma:	2 3/4" x 2
Peso:	0,5 kg	Foro d'aria:	G1/4
Evidenziare:	Isolatore di Vibrazioni a Molla Pneumatica in Gomma , Airbag di precisione Contitech , 2 3/4 pollici di gomma

Airbag con isolamento dalle vibrazioni di precisione Contitech 2 3/4" x 2 FD 22-4 DI CR

Panoramica del prodotto

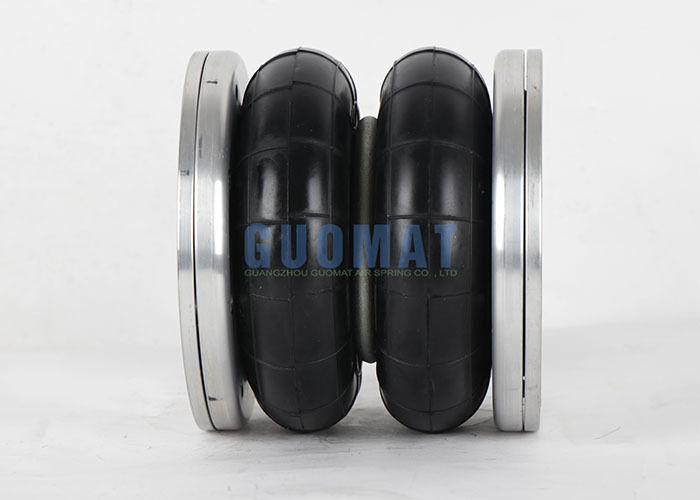

Molla pneumatica industriale a doppia spirale progettata per l'isolamento preciso delle vibrazioni nelle applicazioni di macchinari industriali.

Descrizione	Molla pneumatica industriale a doppia spirale
Numero di parte	2B23/4X2
Materiale	Anello in gomma + acciaio
Garanzia	1 anno
Contorto	Doppio/2
Applicazione	Macchinari industriali

Numeri delle parti di ricambio

Continental ContiTech: FD 22-4 DI G1/4 CR
Continental ContiTech: FD 22-4 DI G1/4 CR M6
Continental ContiTech: FD 22-4 DI CR G1/4
Continental ContiTech: FD 22-4 DI CR G1/4 M6
Continental ContiTech: FD 22-4 DI CR 69342
Soffietto Continental ContiTech: FD 22-4/FD 22 4/FS224
Codice Firestone: W01-R58-4080/W01 R58 4080/W01R584080
Stile pietra refrattaria: 23/4" x2/23/4" x2/23/4x2
Dunlop FR:23/4"x2 SP2907
Dunlop FR:23/4"x2 SP2042
Norgren: PM/31022/PM 31022/PM31022
0(pollici) x convoluzioni nominali: 234" x 2/23/4"x2/23/4x2
Festo: EB-80-45/EB 80 45/EB8045
Parker: 2.3/4x2 9109009

Specifiche tecniche

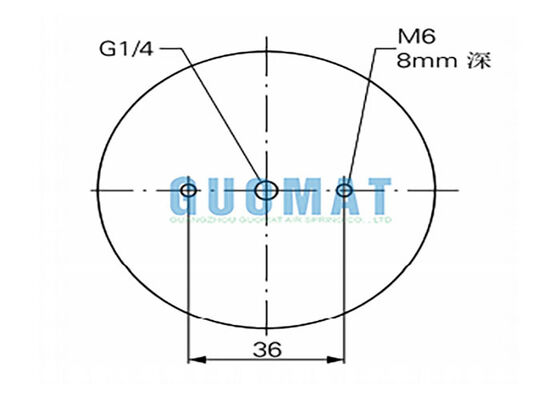

Piastra di copertura superiore: diametro 78 mm, 2 fori filettati M8, distanza centrale tra i bulloni 36 mm, specifica di sfiato G1/4

Piastra di copertura inferiore: diametro 78 mm, 2 fori filettati M8, distanza centrale tra i bulloni 36 mm

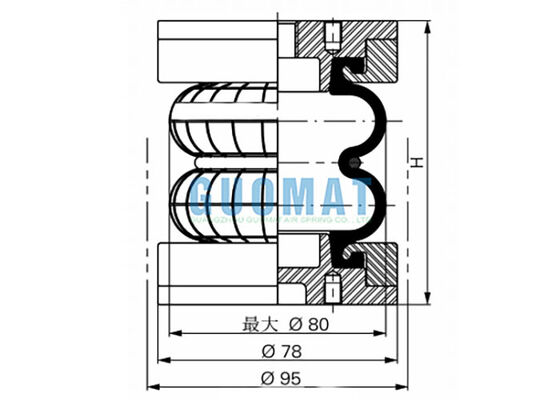

Diametro esterno massimo: 80 mm, Altezza massima: 110 mm, Altezza minima: 65 mm

Dati sulle prestazioni: forza e rigidità della molla

Pressione P (bar)	3	4	5	6	7	8	Vol V(I)
Forza (carico) KN	0,8	0.9	1.1	1.4	1.6	1.9	0,16
Tasso di primavera N/cm	400	490	570	660	750	830
Frequenza naturale f0 Hz	4	3.8	3.6	3.5	3.5	3.4

Dati sulle prestazioni: altezza rispetto alla pressione

Pressione P (bar)	3	4	5	6	7	8	Vol V(I)
Altezza H(mm) 100	0,44	0,63	0,82	1.02	1.23	1.44	0,17
Altezza H(mm) 90	0,66	0,91	1.15	1.39	1,65	1.9	0,16
Altezza H(mm) 80	0,85	1.14	1.42	1.71	2	2.29	0,13
Altezza H(mm) 70	1.02	1.35	1,68	2.01	2.35	2.7	1.1

Riferimento incrociato da Contitech a GUOMAT

Contitech	GUOMAT
FD22-4DI	2 3/4" x 2
FD 44-10 DI	4 1/2" x 2
FD 76-14 DI	6"x2 (Al)
FD 76-14 DS	6" x 2 (Acciaio)
FD 138-18 DS	8"x2
FD 210-22 DS	10"x2
FD 412-22DS	12"x2
FD 614-26 DS	14 1/2" x 2
FD 816-30 DS	16"x2
