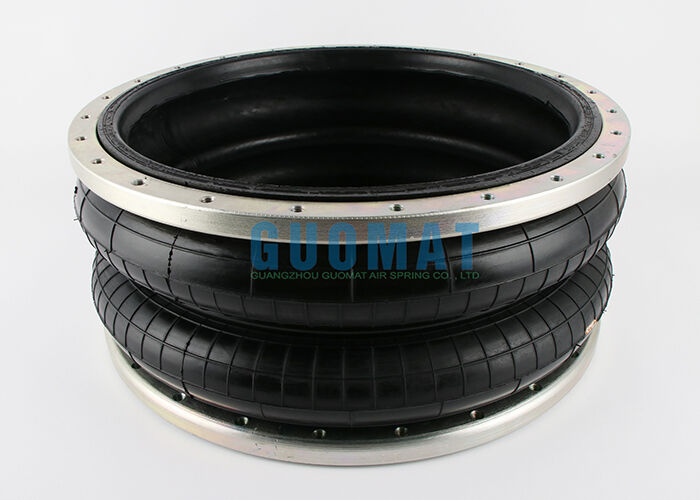

W01-358-7203 Attuatore d'aria industriale

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949, ISO9001
Numero di modello:	2H520217

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	$199.9-$299.9/PC
Imballaggi particolari:	Robusta scatola di cartone o come requisito dei clienti
Tempi di consegna:	5-8 giorni lavorativi
Termini di pagamento:	L/C, D/A, D/P, Western Union
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Funzione:	Ridurre le vibrazioni	MOQ:	4 pezzi
Tipo:	Tipo di connessione a flangia	OEM:	Pietra refrattaria W01-358-7203
colore:	Nero	Forma:	Molla pneumatica a doppia spirale
Garanzia:	12 mesi	Qualità:	Buona qualità
Evidenziare:	Fabbricazione a partire da materiali di cui al capitolo 85 , Attuatore ad aria Firestone 29 , molla d'aria industriale con garanzia

W01-358-7203 Attuatore d'aria industriale

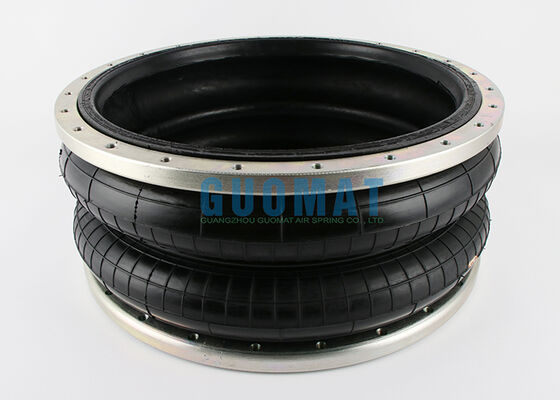

Visualizzazione del prodotto

Specificità	Dettagli
Marchio	GUOMAT
Modello	2H520217
Materiale	Gomma e acciaio rinforzato di qualità superiore: i componenti in gomma offrono un'eccellente flessibilità e resistenza alla fatica; i componenti in metallo sono a prova di ruggine per una lunga durata di vita.
Tipo di struttura	Doppio avvolgimento
Garanzia	1 anno: offriamo una solida garanzia per la qualità del prodotto.
Imballaggio	Scatola di cartone marrone standard: garantisce una buona protezione del prodotto durante il trasporto; imballaggio pulito.
Quantità minima d'ordine	4 pezzi

Numeri delle parti di ricambio Firestone

Produttore: FIRESTONE. Numero di stile: 29

W01-358-7203

W01 358 7203

W013587203

Specifiche di montaggio e dimensioni

Interfaccia di montaggio

Diametro della flangia: 20,36 pollici - definisce la larghezza complessiva della superficie di tenuta e di contatto.
Modello di bullone (Diametro del cerchio del bullone): 19,00 pollici - specifica la disposizione circolare dei bulloni di montaggio per l'allineamento.
Configurazione di bulloni: 24 unità di fissaggi a filo 3/8-24 UNF - indica la quantità e il tipo di filo standard per il fissaggio sicuro.

Portata e campo operativo

Diametro massimo dell'alloggiamento: 22,7 pollici - la più grande larghezza esterna, importante per la pulizia spaziale durante l'installazione.
Altezza nominale installata: 9,5 pollici - altezza di riferimento in condizioni di montaggio standard.
Distanza di colpo utilizzabile: da 3,3 a 13,0 pollici - lo spostamento verticale approvato tra le posizioni completamente compresse e completamente estese.

Procedura di installazione

Passo	Operazione chiave	Punti tecnici e note illustrative
1. Posizionamento	La molla d'aria deve essere posizionata tra il supporto superiore della matrice e la piastra superiore del telaio della pressa nel punto di montaggio indicato.	Requisito di allineamento: l'asse centrale della molla deve essere allineato con la linea centrale del ram di pressione, con una deviazione ammissibile ≤ 0,2°. Il diagramma deve indicare i punti di misura.
2. bullone Pre-stretta	Inserire i bulloni (ad esempio, 24 pezzi di grado 8.8 o superiore) attraverso i fori della flange di molla (ad esempio, 24×φ9.5 mm) e nei fori a filo del telaio.	Sequenza di serraggio: seguire un modello diagonale trasversale in due fasi (prima coppia del 50%, poi coppia finale del 100%).la coppia suggerita è di 28-32 N*m).
3- Collegamento pneumatico.	Collegare la linea di alimentazione dell'aria di fabbrica alla porta di ingresso della molla tramite un regolatore di filtro.	Impostazione della pressione: la pressione iniziale deve essere impostata al 50% della pressione nominale di lavoro (ad esempio, se la pressione di lavoro è di 8 bar, si inizia a 4 bar), quindi regolare in base al carico.
4. Calibrazione del colpo	Jog la stampa manualmente e misurare l'intervallo effettivo di estensione/compressione della molla.	Protezione contro i colpi: assicurarsi che il colpo della molla rimanga sempre all'interno del range specificato (ad esempio, 3,3-13 pollici).
5. Verificazione del sigillo	Pressione della molla a 1,2 volte la pressione di lavoro e tenuta per 15 minuti.	Metodo di prova delle perdite: applicare una soluzione di sapone sulla superficie di accoppiamento della flangia. Controllare la formazione continua di bolle.
6. Prova di carico	eseguire la stampatura continua utilizzando piastre di prova standard e monitorare la risposta dinamica della molla.	Criterio di prestazione: la molla deve mantenere una compressione lineare durante il funzionamento senza vibrazioni o deviazioni anormali.

Componenti Firestone compatibili

Numero di stile Firestone: stile 29

Anelli di perline in alluminio con collo a nervatura (parità di spaziatura), bulloni 17/8, dadi, lamine

W01-358-7203 / W01 358 7203 / W013587203

WO1-358-7203 / WO1 358 7203 / WO13587203

Anelli a perline in alluminio a collo a nervatura (inquinamento) 17/8 b,n,w

W01-358-7205 / W01 358 7205 / W013587205

WO1-358-7205 / WO1 358 7205 / WO13587205

Anelli a perline in alluminio a collo a nervatura (a distanza uguale) 11/4 b,n,w

W01-358-7201 / W01 358 7201 / W013587201

WO1-358-7201 / WO1 358 7201 / WO13587201

Fabbricazione di piastre laminate*, 1/2 noccioline cieche 3/4 NPT

W01-358-7275 / W01 358 7275 / W013587275

WO1-358-7275 / WO1 358 7275 / WO13587275

Solo focolai di gomma

W01-358-7902 / W01 358 7902 / W013587902

WO1-358-7902 / WO1 358 7902 / WO13587902

Numero di stile Firestone: stile 207

Anelli di perline in alluminio con collo a nervatura (parità di spaziatura), bulloni 17/8, dadi, lamine

W01-358-7242 / W01 358 7242 / W013587242

WO1-358-7242 / WO1 358 7242/ WO13587242

Anelli a perline in alluminio a collo a nervatura (inquinamento) 17/8 b,n,w

W01-358-7239 / W01 358 7239 / W013587239

WO1-358-7239 / WO1 358 7239/ WO13587239

Solo focolai di gomma

W01-139-0207 / W01 139 0207 / W011390207

WO1-139-0207 / WO1 139 0207 / WO11390207

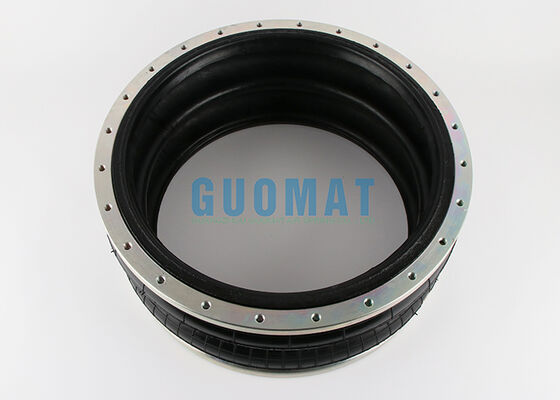

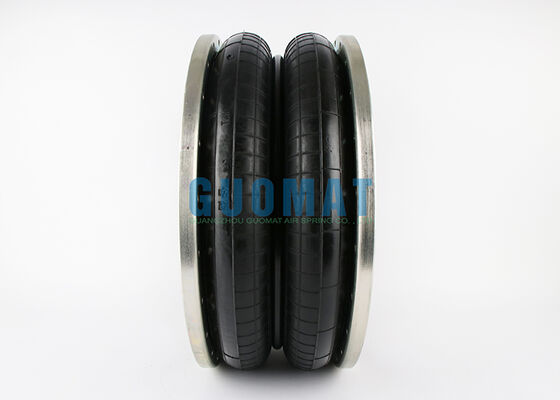

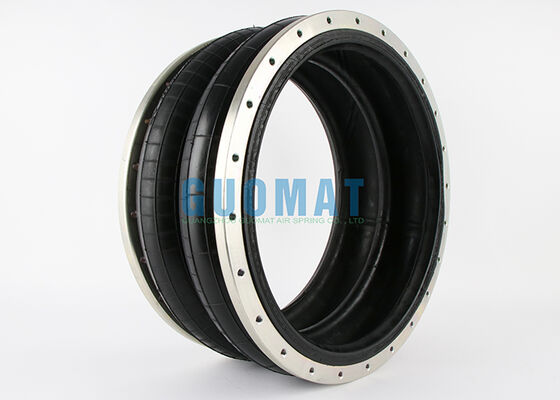

Immagini del prodotto
