Connessione flange W01-358-9602 Firestone doppia molla d'aria avvolgente per l'assorbimento degli urti

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949, ISO9001
Numero di modello:	2H9602

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	$199.9-$299.9/PC
Imballaggi particolari:	Strong carton box o come requisito dei clienti
Tempi di consegna:	5-8 giorni lavorativi
Termini di pagamento:	L/C, D/A, D/P, Western Union
Capacità di alimentazione:	1000pc/settimana

Contatto

Descrizione di prodotto dettagliata

Avvolgimento:	Tipo doppio contorto	Pacchetto di trasporto:	Cartoni
Marchio:	Guomat	Funzione:	Ridurre le vibrazioni
MOQ:	4 pezzi	Tipo:	Tipo di connessione a flangia
Oem:	Pietra refrattaria W01-358-9602	Colore:	Nero
Evidenziare:	Molla pneumatica del collegamento della flangia , Molla pneumatica a doppia spirale , Primavera d'aria ad assorbimento degli urti

Connessione flange W01-358-9602 Firestone doppia molla d'aria avvolgente per l'assorbimento degli urti

Introduzione del prodotto

Progetto	Descrizione
Marchio	GUOMAT
Modello	2H9602
Materiale	Gomma e acciaio rinforzato di qualità superiore: i componenti in gomma offrono un'eccellente flessibilità e resistenza alla fatica; i componenti in metallo sono a prova di ruggine per una lunga durata di vita.
Tipo di struttura	Doppio avvolgimento
Garanzia	1 anno: offriamo una solida garanzia per la qualità del prodotto.
Imballaggio	Scatola di cartone marrone standard: garantisce una buona protezione del prodotto durante il trasporto; imballaggio pulito.
Quantità minima d'ordine	4 pezzi

Numero di fabbricante dell'OE

Numero di stile Firestone: stile 248-2
Numero di assemblaggio Firestone: W013589602
Numero di assemblaggio Firestone: W01 358 9602
Numero di assemblaggio Firestone: W01-358-9602
Numero di montaggio Firestone: WO13589602
Numero di montaggio Firestone: WO1 358 9602
Numero di montaggio Firestone: WO1-358-9602

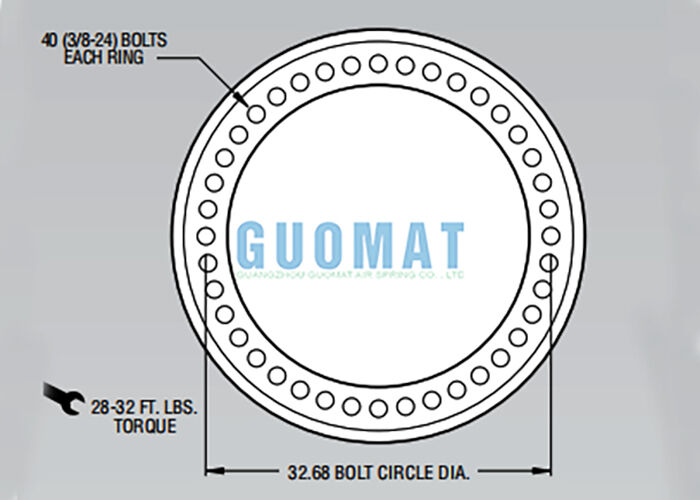

Dati tecnici

di larghezza non superiore a 50 mmDistanze uguali, bulloni 17/8, dadi, lamine

Diametro della flangia:350,04 pollici

Fermate:40 pezzi x 3/8-24

Distanza centrale tra i bulloni:32.68 pollici

Il diametro massimo esterno del basamento in gomma:37.4 pollici

Altezza massima:16 pollici

Altezza minima:4.2 pollici

Altezza di progetto:11.0 pollici

Dati sulle prestazioni

Altezza dell'assemblaggio (in.)	Volume@100 PSIG ((in3)	Pounds Force @20PSIG	Pounds Force @40PSIG	Pounds Force @ 60PSIG	Pounds Force @ 80PSIG	Pounds Force @100PSIG
13.0	11386	12660	26460	41020	55290	69700
11.0	9815	15200	30830	47720	63890	79730
9.0	8090	16890	34210	52080	69850	87790
7.0	6243	18210	37030	55570	74410	93230
5.0	4304	19270	38820	58730	78570	98180

Diagramma di incrocio del codice delle sorgenti d'aria a doppia convoluzione

Numero di pietra da fuoco	Numero Contitech
W01-358-0319	FD 70-13 S
W01-M58-6160	FD 70-13 CI G1/4
W01-358-7025	FD 70-13 CI 1/4 NPT
W01-358-0030	FD 70-13 RI
W01-358-0142	FD 120-17 S
W01-M58-6353	FD 120-17 CI G1/4
W01-M58-6387	FD 120-17 CI G3/4
W01-358-7327	FD 120-17 CI 3/4 NPT
W01-358-0305	FD 200-22 S
W01-M58-6183	FD 200-22 CI G1/4
W01-M58-6194	FD 200-22 CI G3/4
W01-M58-6947	FD 200-22 CI 1/4NPT
W01-358-6952	FD 200-22 CI 3/4 NPT
W01-358-0297	FD 200-19 S
