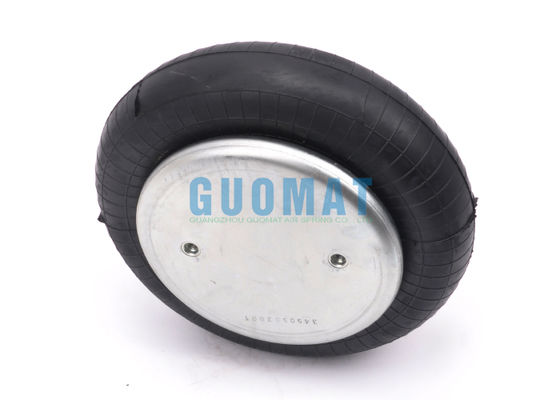

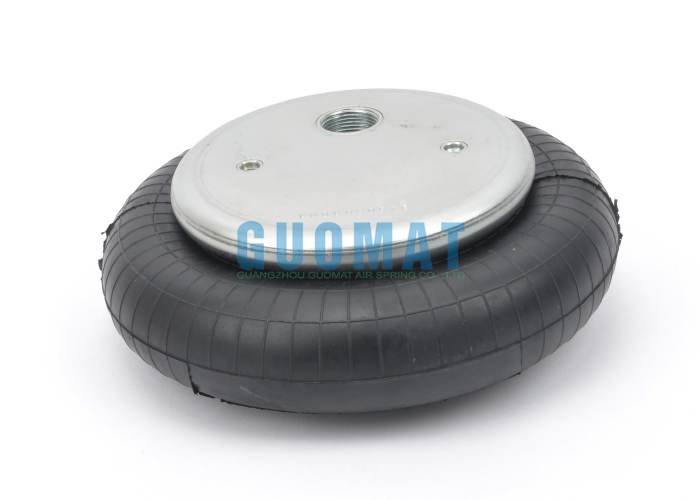

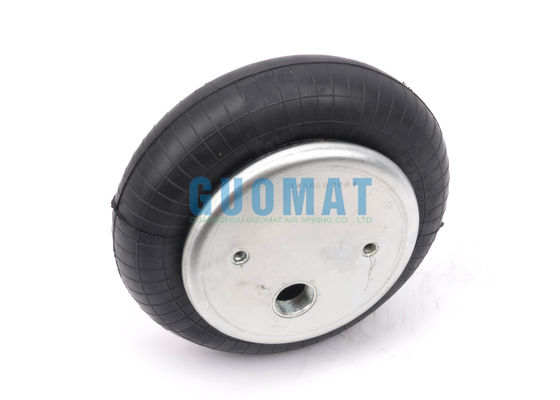

EB-250-85 Soffietto Festo 9''1/4x1 S09101 Dunlop Suspension Air Shock Spring
EB-250-85 Soffietto Festo 9''1/4x1 S09101 Dunlop Suspension Air Shock Spring
Dettagli del Prodotto
La molla pneumatica di sospensione è un componente della sospensione automobilistica che utilizza aria compressa per formare un corpo elastico in un airbag chiuso per sostituire la tradizionale molla elicoidale in acciaio.
- Marca: GUOMAT
- Modello: 1B20010-G3/4
- Materiale: Gomma e Acciaio
- Garanzia: 12 Mesi
- Condizione: Nuovo di zecca
Scheda tecnica EB-250-85 Festo
Dimensione: 250
Diametro di installazione richiesto: 265 mm
Corsa: 85 mm
Altezza massima estesa: 140 mm
Angolo massimo di inclinazione: 20 gradi
Offset massimo: 10 mm
Altezza minima di installazione: 51 mm
Modalità di funzionamento: Azione singola
Simbolo: 00991205
Pressione di esercizio: 0 bar ... 8 bar
Nota sul mezzo di esercizio e pilota: Funzionamento lubrificato non possibile
Classe di resistenza alla corrosione CRC: 2 - Stress di corrosione moderato
Conformità LABS (PWIS): VDMA24364-B1/B2-L
Temperatura ambiente: -40 °C ... 70 °C
Forza di ripristino: 200 N
Peso del prodotto: 2300 g
Tipo di montaggio: Tramite filettatura femmina
Attacco pneumatico: G3/4
Nota sui materiali: Conforme a RoHS
Materiale soffietto: NR/BR
Materiale alloggiamento: Acciaio, zincato
GUOMAT 1B20010-G3/4 può sostituire i seguenti numeri
- Codice Firestone: W01-M58-6374
- Codice Firestone: W01 M58 6374
- Codice Firestone: W01M586374
- Codice Contitech: FS200-10
- Codice Contitech: FS 200-10
- Codice Phoenix: SP1B12
- Codice Phoenix: SP 1B 12
- Codice Dunlop(FR): 9'' 1/4x1 S09101
- Codice B-osch: 822419004
- Codice Festo: EB-250-85
- Codice Norgren: PM/31091 )81/4X1
Modelli Firestone di dimensioni simili
| Stile |
Codice articolo |
Descrizione |
| 115 |
W01-M58-6375 |
Dadi ciechi, 1/4 BSP |
| 115 |
W01-M58-6376 |
Dadi ciechi, 1/4 BSP paraurti in gomma |
| 115 |
W01-M58-6374 |
Dadi ciechi, 3/4 BSP |
| 115 |
W01-M58-6977 |
Anelli di tenuta in acciaio svasati, bulloni da 40 mm, dadi, rondelle |
| 115 |
W01-358-0118 |
Solo soffietti in gomma |
| 124 |
W01-M58-6181 |
Dadi ciechi, 1/4 BSP |
| 124 |
W01-M58-6182 |
Dadi ciechi, 3/4 BSP |
Componenti principali
- Soffietto pneumatico: Il componente principale, realizzato in un materiale flessibile ad alta resistenza e resistente alla fatica, contiene l'aria compressa e si espande e si contrae con le variazioni di pressione.
- Pistone: Situato sotto il soffietto pneumatico, la sua forma è appositamente progettata per guidare i cambiamenti di forma del soffietto pneumatico durante la compressione e l'espansione, controllando così con precisione le caratteristiche della molla della sospensione (progressiva o lineare).
- Tappi terminali: Le estremità fisse superiore e inferiore del soffietto pneumatico, utilizzate per collegare la molla pneumatica al telaio del veicolo e al braccio della sospensione.
Immagini correlate di 1B20010-G3/4
