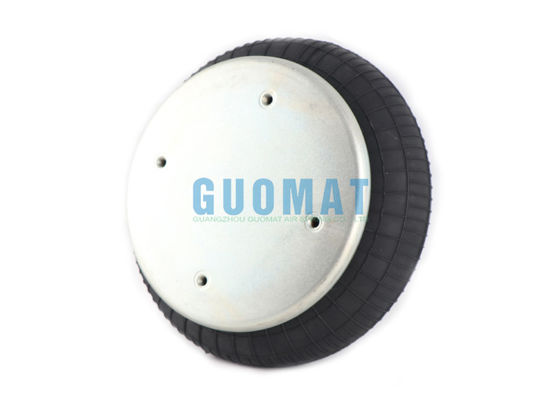

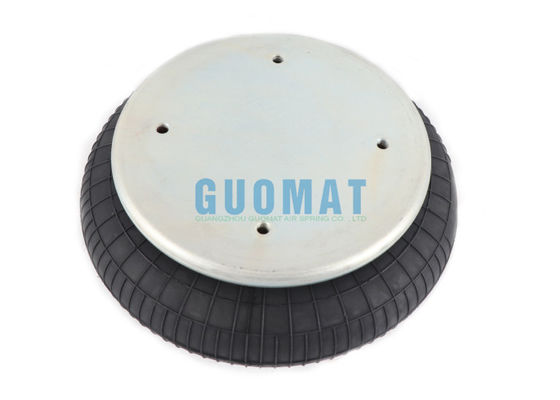

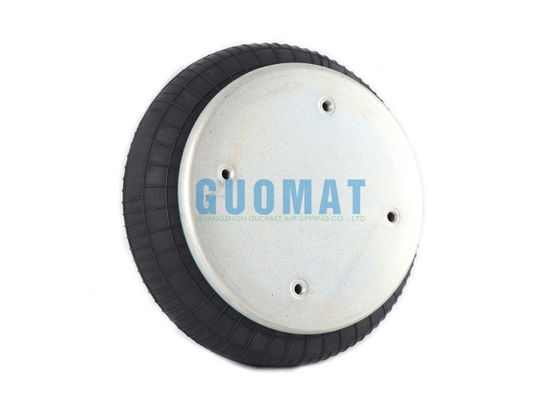

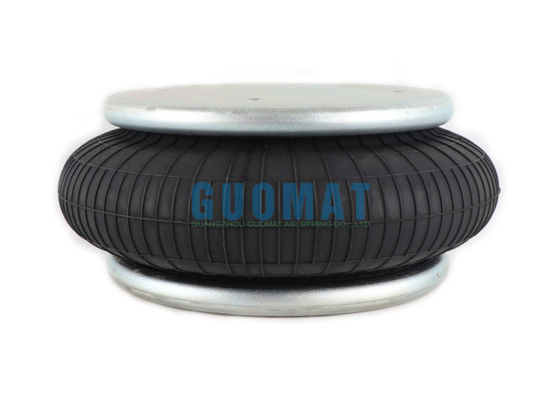

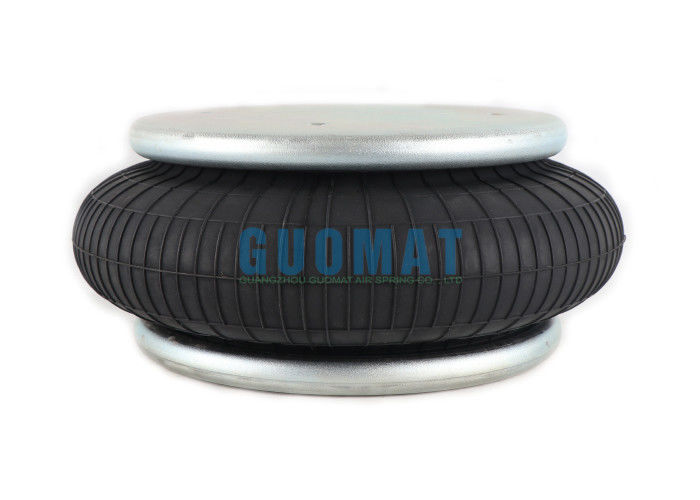

FS330-14 Contitech Industrial Airbags 1B330 Piastra in acciaio Isolatore a molla d'aria da 55 mm a 160 mm

FS330-14 Contitech Industrial Airbags 1B330 Piastra in acciaio Isolatore a molla d'aria da 55 mm a 160 mm

Dettagli del prodotto

Tipo:Airbag a sospensione pneumatica a singolo avvolgimento

Marca: GUOMAT

Condizione:Nuovo di zecca

Materiale: Gomma + acciaio

Garanzia: 12 mesi

Tempo di consegna: circa 2 - 8 giorni lavorativi dopo aver ricevuto il pagamento

Numero OEM: Contitech FS330-14

Numero OEM: Contitech FS 330-14

Numero OEM: Contitech FS330-14 CI

Numero OEM: Contitech FS 330-14 CI

Numero OEM: Contitech FS330-14 CI 1/4NPTF

Numero OEM: Contitech FS 330-14 CI 1/4NPTF

Dati tecnici

Diametro della piastra di copertura superiore: 231 mm

Fitting dell'aria: 1/4NPFT

Foratura a filo sulla piastra di copertura superiore: 3pcs 3/8-16UNC

Distanza centrale tra i fori a filo della piastra di copertura superiore: 157,5 mm
Distanza centrale tra i fori a filo della piastra di copertura superiore: 78,8 mm
Distanza tra i fori a filettatura della copertura superiore e i fori di aria: 73 mm

Diametro della piastra di copertura inferiore: 231 mm

Forno a filo sulla piastra di copertura inferiore: 4pcs 3/8-16UNC

Distanza centrale tra i fori a filo della piastra di copertura inferiore: 157,5 mm

Diametro esterno massimo del soffio di gomma: 325 mm

FS330-14 Contitech Air Spring

Isolamento dalle vibrazioni Valuti delle caratteristiche dinamiche
Altezza di progettazione H: 140 mm raccomandata, 120 mm minima

Applicazione pneumatica Valuti delle caratteristiche statiche
Forza F [kN]

Applicazione di sorgenti d'aria industriali sulle macchine per lo screening del calcestruzzo

The application of industrial air springs on concrete screening machines is an efficient and increasingly common solution to address the many challenges of traditional metal or rubber springs in vibration reduction, isolamento dalle vibrazioni, protezione delle attrezzature ed efficienza dello screening.

1Ottima riduzione delle vibrazioni e prestazioni di isolamento dalle vibrazioni

Isolamento dalle vibrazioni a bassa frequenza e ad alta efficienza: le molle d'aria hanno frequenze naturali molto basse (di solito progettate a 1-3 Hz o anche inferiori),che possono isolare efficacemente le vibrazioni a media e bassa frequenza (di solito nell'intervallo 5-25 Hz) generate dal funzionamento di macchine per lo screening del calcestruzzoCiò riduce significativamente l'energia di vibrazione trasmessa alla fondazione e alle strutture circostanti.

Alto rapporto di ammortizzazione: l'aria stessa e le strutture interne (come i fori del gas) possono fornire un buon ammortizzatore,sopprimere efficacemente l'ampiezza della macchina a schermo quando inizia e smette di passare attraverso la zona di risonanza e durante il funzionamento, riducendo il fenomeno del "colpo" e rendendo la macchina a schermo più fluida.

Caratteristiche non lineari: la sua rigidità aumenta con l'aumento del carico,che aiuta a mantenere caratteristiche di vibrazione relativamente stabili quando il carico della macchina schermo cambia (come le fluttuazioni della velocità di alimentazione).

2- Livellazione automatica e controllo dell'altezza

Compensazione per il sedimento/deformazione delle fondamenta: mediante una valvola di altezza o un semplice dispositivo di regolazione della pressione,la molla d'aria può regolare automaticamente o manualmente l'altezza per compensare la sedimentazione o la deformazione irregolare della fondazione, garantendo che il corpo dello schermo rimanga sempre a livello, il che è fondamentale per l'efficienza dello screening e la durata dell'apparecchiatura.

Adattarsi ai cambiamenti di carico: quando la quantità di materiale accumulato sullo schermo cambia,la molla d'aria può regolare automaticamente la pressione dell'aria interna per mantenere l'altezza della macchina schermo sostanzialmente invariato e garantire la stabilità dell'angolo di schermo.

3. Migliorare l'efficienza dello screening e la qualità dei prodotti

Parametri di vibrazione stabili: un funzionamento regolare e un'ampiezza e una frequenza stabili costituiscono la base di un controllo efficace. The excellent vibration isolation and stability provided by the air spring ensure that the material on the screen obtains a more ideal throwing motion and reduces the phenomenon of hole blocking and mesh sticking.

Prolungare la vita dello schermo: ridurre gli urti e le vibrazioni inutili e ridurre i danni causati dalla stanchezza dello schermo.

4. Proteggere attrezzature e strutture

Proteggere la struttura della fondazione: ridurre notevolmente il carico dinamico trasmesso alla fondazione e ridurre il rischio di danni da stanchezza alla struttura dell'impianto,piattaforma di supporto o telaio di apparecchiature mobili.

Prolungare la vita dello schermo: ridurre le vibrazioni trasmesse alla struttura di supporto e al sistema di azionamento dello schermo stesso, ridurre lo stress dei componenti chiave (rastramenti, eccitanti,saldature per telaio), e prolungare la vita utile complessiva dell'apparecchiatura.

Ridurre il rumore: un efficace isolamento dalle vibrazioni significa anche ridurre la trasmissione del rumore strutturale e migliorare l'ambiente di lavoro.

5Forte capacità di carico e rigidità regolabile

Una singola molla ad aria può trasportare diverse tonnellate o anche decine di tonnellate di carico, il che è molto adatto per grandi e pesanti macchine per lo screening del calcestruzzo.

Regolando la pressione dell'aria di lavoro,la rigidità (capacità di carico) della molla d'aria può essere facilmente regolata per soddisfare con maggiore precisione i requisiti di peso e caratteristiche dinamiche dello schermo.

Breve descrizione del principio di funzionamento

La molla d'aria è installata tra la base (o scatola di schermo) della macchina di screening e la fondazione (o telaio di supporto).

L'aria compressa viene riempita in una camera chiusa composta da un airbag in gomma e parti metalliche (coperchio superiore, pistone).

L'airbag in gomma si espande e si deforma sotto l'azione della pressione dell'aria, fornendo supporto ed elasticità.

Quando lo schermo vibra, la molla d'aria assorbe l'energia delle vibrazioni attraverso la deformazione dell'airbag in gomma e la compressione/espansione dell'aria interna.

Valvola di altezza (facoltativo): collegata tra airbag adiacenti o tra l'airbag e il punto fisso.la valvola di altezza si apre/si chiude automaticamente, gonfia o sgonfia l'airbag e mantiene l'altezza impostata.

Siamo orgogliosi di offrire le sorgenti d'aria di sostituzione di alta qualità che superano i requisiti OEM.
