F-240-4 Gomma Air Spring Sostituire S-240-4 YOKAHAMA Bellows Industrial Airbag
OEM Riferimento incrociato
GUOMAT Parte n.: F-240-4
Yokohama S-240-4R
Yokohama S 240 4R
Yokohama S-240-4
Yokohama S 240 4
Yokohama S240-4R
Specifiche e parametri tecnici dettagliati: F-500-4
| Dimensione del modello |
Altezza H ((mm) |
Viaggio massimo comune ((mm) |
Diametro esterno (mm) |
Altezza standard, valore approssimativo alla pressione interna di 0,49 MPA |
Pressione interna massima (MPA) |
Disfunzione della pressione interna (MPA) |
| Altezza di progetto |
Altezza massima |
Altezza minima |
Superficie effettiva ((cm2) |
Volume (L) |
Carico ((KN) |
Costante di molla dinamica ((n/mm) |
Frequenza naturale di vibrazione ((Hz) |
| F-240-4 |
206 |
316 |
111 |
± 80 |
300 |
450 |
10.1 |
22.2 |
235 |
1.6 |
0.88 |
2.9-3.9 |
| F-240-3 |
152 |
232 |
82 |
± 60 |
300 |
450 |
7.3 |
22.2 |
324 |
1.9 |
0.88 |
2.9-3.9 |
| F-240-2 |
98 |
148 |
53 |
± 40 |
300 |
450 |
4.4 |
22.2 |
520 |
2.4 |
0.88 |
2.9-3.9 |
| F-240-1 |
72 |
110 |
40 |
± 30 |
340 |
450 |
3.5 |
22.2 |
765 |
2.9 |
0.69 |
2.9-3.9 |
Cos' è una molla ad aria perforata?
1Funzioni di base
Buffering e assorbimento degli urti: quando la presse a perforazione funziona ad alta velocità, assorbe la forza di impatto quando lo slider e lo stampo entrano in contatto, riducendo vibrazioni e rumore.
Controllo della pressione: regolando la pressione dell'aria, fornisce una pressione di uscita stabile per soddisfare le esigenze di diversi processi di stampaggio (come foratura, allungamento, ecc.).
Proteggere lo stampo: ridurre il danno causato allo stampo dall'impatto e prolungare la vita dello stampo.
Controllo preciso: collabora con il sistema CNC per ottenere una regolazione precisa della corsa e della pressione per migliorare la qualità della lavorazione.
2Struttura e principio di funzionamento
Struttura: è composto principalmente da cilindro, pistone, sigillo, valvola di regolazione della pressione dell'aria, ecc., ed è pieno di aria compressa.
Principio di funzionamento:
Fase di compressione: quando lo slider della presse a forno si muove verso il basso, la molla d'aria viene compressa, la pressione dell'aria aumenta e l'energia viene immagazzinata.
Fase di rilascio: quando il slider ritorna, l'aria compressa si espande, spingendo il pistone a ripristinare, aiutando il slider a tornare rapidamente e tamponando le vibrazioni.
3. Vantaggi principali
Regolabilità: la forza elastica può essere modificata regolando la pressione dell'aria per soddisfare le esigenze di diversi materiali e processi.
Risposta rapida: più sensibile delle molle meccaniche o dei sistemi idraulici, adattabile per la stampatura ad alta velocità.
Facile manutenzione: nessuna struttura meccanica complessa, basso tasso di guasti, può essere riparata sostituendo le guarnizioni.
Risparmio energetico e protezione dell'ambiente: rispetto ai sistemi idraulici, non è necessario alcun olio per evitare inquinamento e consumo energetico.
4. Scenari di applicazione
Industria del timbro: utilizzato per il timbro di precisione di lamiere per autoveicoli, alloggiamenti elettrici, hardware, ecc.
Perforazione continua: assicurare la stabilità nelle macchine per la perforazione ad alta velocità (come la stampatura progressiva a stampo).
Formare lo stretch: fornisce una forza uniforme di blocco per evitare le rughe del materiale.
5. Punti di selezione
Requisiti di carico: selezionare la capacità di carico della molla d'aria in base alla forza di foratura.
Lunghezza del tratto: corrisponde al tratto di movimento dello slittatore a foratura.
Intervallo di pressione dell'aria: assicurarsi che la pressione della sorgente d'aria sia compatibile con la pressione nominale della molla.
Dimensioni dell'installazione: devono essere compatibili con la struttura del forino.

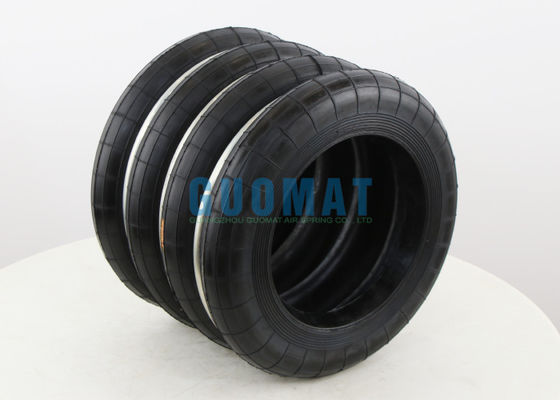

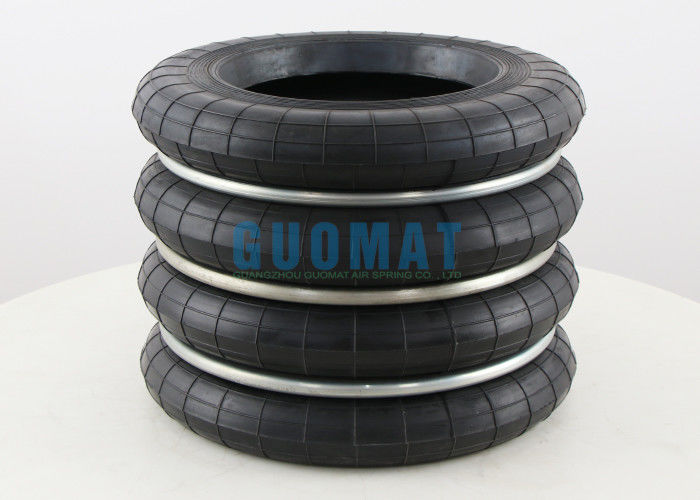

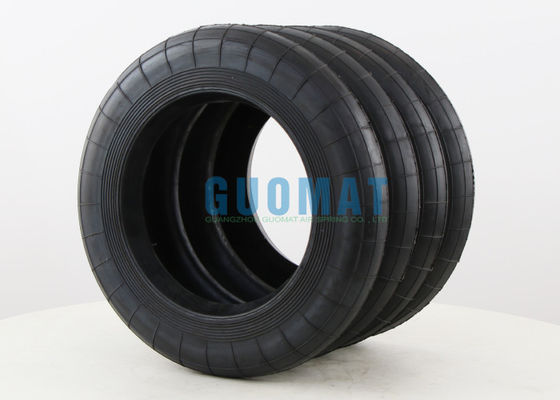

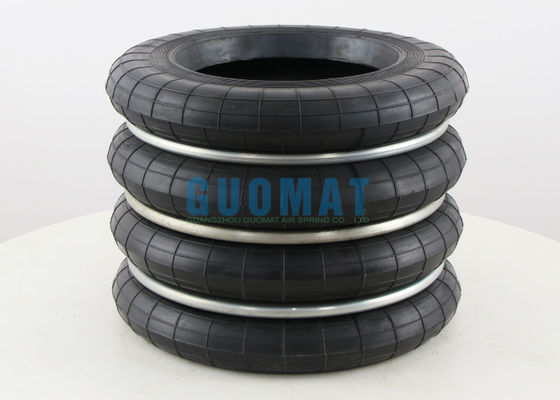

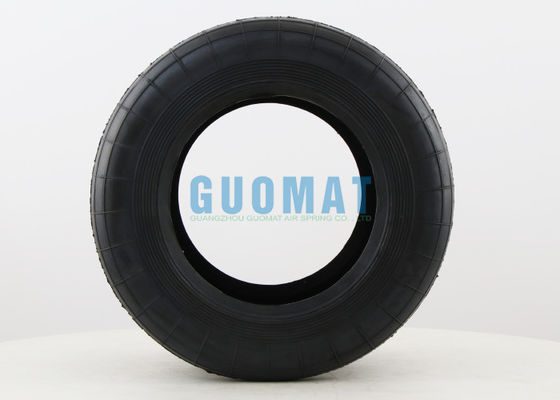

L'immagine correlata dell'F-240-4
