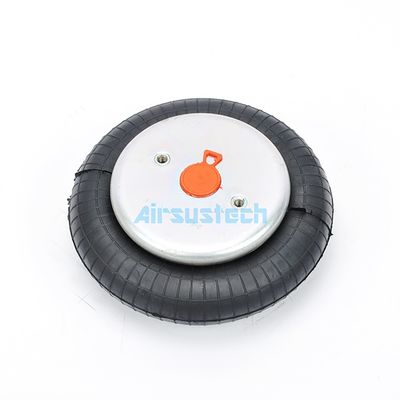

EB-215-80 Air Springs Replacement FS120-9 Convoluted Rubber Industrial Air Balloon

EB-215-80 Sostituzione Molle Pneumatiche FS120-9 Pallone Industriale in Gomma Convoluta

Descrizione del prodotto

Marca: GUOMAT

Numero modello: 1B120-9

Garanzia: 1 anno

Materiale: Gomma+Acciaio

Può sostituire il seguente numero di produttore:

Firestone: W01-M58-6165

Contitech: FS 120-9

Dunlop(FR): 8''x1 S08101

B osch: 822419003

Festo EB-215-80

Norgren: PM/31081 (8X1)

Weforma: WBE 300-E1

Airtech: 140293

Airtech: 111003

Airtech: 1B-190FB

Negatech: 1S120-9 3/4 M8

Specifiche e parametri tecnici dettagliati

Dado/dado cieco

Denti della vite della piastra superiore (dado): 2XM8x1.25

Distanza tra i centri delle viti della piastra superiore: 70 mm

Denti della vite (dado) della piastra inferiore: 2XM8x1.25

Distanza tra i centri delle viti della piastra inferiore: 70 mm

Foro dell'aria/ingresso dell'aria/raccordi dell'aria

Foro dell'aria/ingresso dell'aria: G3/4

Distanza tra i centri delle viti tra il foro dell'aria e il dado: 30 mm

Piastra di copertura

Diametro della piastra superiore: 135 mm

Diametro della copertura inferiore: 135 mm

Soffietto in gomma a campana

Diametro massimo del soffietto in gomma: 215 mm

Diametro naturale del soffietto in gomma: 90 mm

Corsa di lavoro: da un minimo di 50 mm a un massimo di 115 mm

Altezza massima: 115 mm

Altezza minima: 50 mm

Blocco tampone/blocco tampone

Nessun blocco tampone

Anello della cinghia/Anello della cinghia/Cerchio della cintura

Senza anello della cinghia/cerchio della cintura

Pressione minima: 0 bar

Forza di ritorno all'altezza minima: ≤200N

Peso complessivo con piastre bloccate: 2,0 kg

Isolamento dalle vibrazioni - valori caratteristici dinamici

Altezza di progetto H: consigliata 110 mm, minima 90 mm

Applicazione pneumatica - valori caratteristici statici

Forza F[KN]

Le funzioni principali delle molle pneumatiche negli irroratori agricoli

1. Assorbimento degli urti e ammortizzazione

Protezione della macchina: i grandi irroratori sono soggetti a urti e vibrazioni significativi quando operano in campi accidentati. Le molle pneumatiche assorbono e ammortizzano efficacemente questi impatti, proteggendo la trave principale, il braccio, il sistema idraulico e i componenti di precisione dell'irroratore, riducendo i tassi di guasto e i costi di riparazione.

Protezione delle colture: una guida fluida riduce i danni alle colture causati dalla macchina, soprattutto nelle colture in fase da media a tardiva.

2. Mantenimento di un telaio livellato

Altezza da terra costante: indipendentemente dal carico dell'irroratore (un serbatoio pieno può variare di diverse tonnellate da vuoto), le molle pneumatiche mantengono automaticamente un'altezza stabile del telaio regolando la pressione dell'aria interna.

Garantire la stabilità operativa: un telaio livellato assicura che il braccio mantenga un'altezza predeterminata sopra il suolo, il che è fondamentale per una spruzzatura uniforme. Se il telaio si inclina, con un lato del braccio più alto dell'altro, si verificherà una distribuzione irregolare dello spruzzo.

3. Migliore comfort dell'operatore

Per gli irroratori moderni con cabine confortevoli, la sospensione pneumatica riduce significativamente le vibrazioni e il rumore trasmessi alla cabina, alleviando l'affaticamento dell'operatore e migliorando l'efficienza e la sicurezza durante le operazioni prolungate.

4. Protezione del sistema del braccio

Questa è una delle funzioni più critiche. Il braccio è collegato al telaio tramite un leveraggio o direttamente. Le forti vibrazioni possono essere trasmesse direttamente al braccio, causando:

Danni meccanici: affaticamento e rottura della struttura del braccio.

Qualità di spruzzatura degradata: il movimento violento su e giù del braccio può causare sovrapposizioni o spruzzi mancati, con gravi ripercussioni sui risultati della spruzzatura.

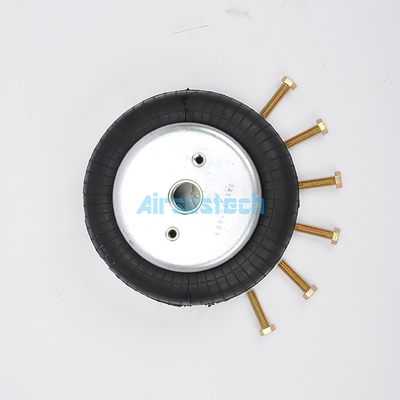

Le foto di 1B1209
