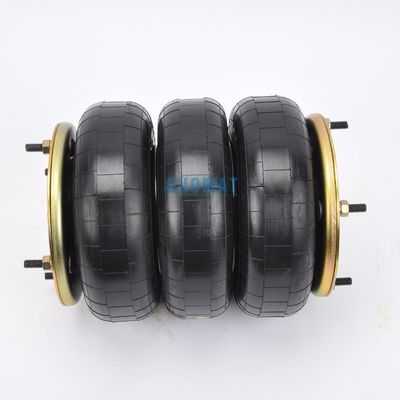

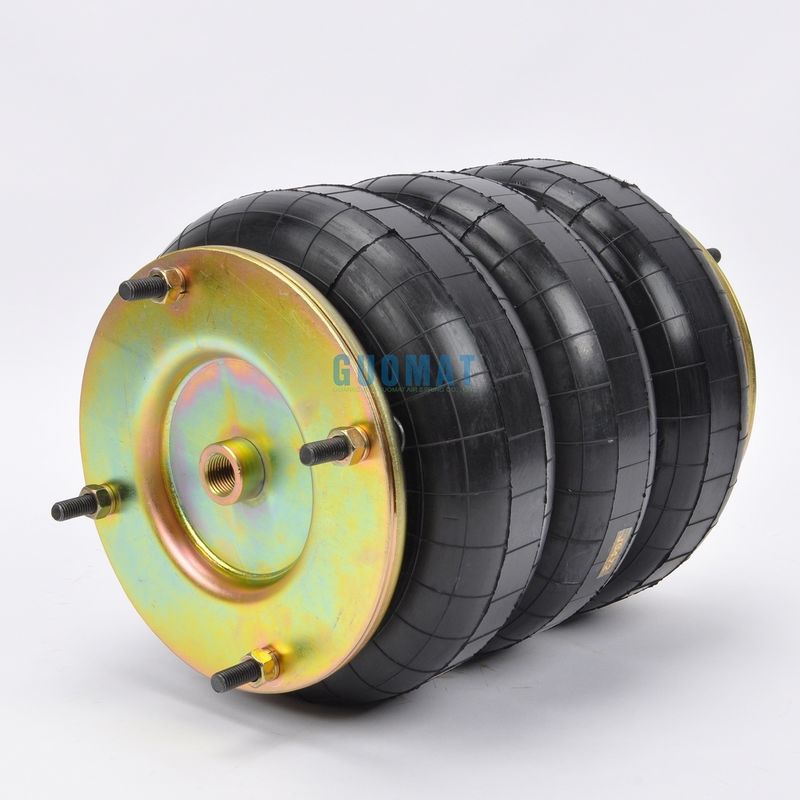

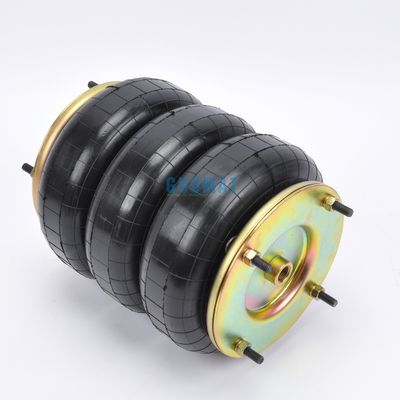

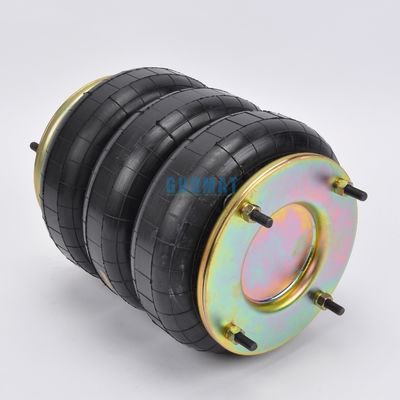

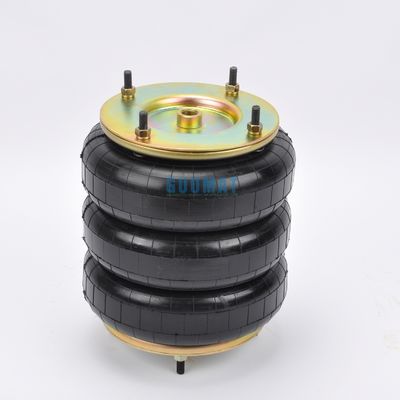

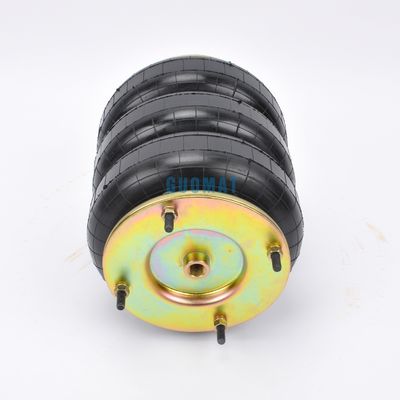

M/31103 Norgren Air Spring Stroke Length 330 mm Port G1/2 Diametro nominale 10" Tripli convoluzioni Air Bellows

Dettagli:

Luogo di origine:	GuangZhou, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	3B10X3

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 pezzi
Prezzo:	USD99.9-129.9/PC
Imballaggi particolari:	Casella di cartone forte o come richiesto dai clienti
Tempi di consegna:	3-7 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union o altri
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Abilità di pressione:	UN PA DI 0.2-0.8 M.	Ingresso dell'aria:	1/4 di NPT
Foro/prigioniero della piastra superiore:	4	Bellows Dia:	330 mm
Codice SGS:	8708809000	Materiale:	Gomma e ferro
N.W.:	1.5 kg	Garanzia:	Un anno
Evidenziare:	330 mm Air Bellows , 10 ¢ Tripli convoluzioni , G1/2 Flusso d'aria

M/31103 Norgren Air Spring Stroke Length 330 mm Port G1/2 Diametro nominale 10" Tripli convoluzioni Air Bellows

Produttore:	Numeri completi
GUOMAT NO. Norgren Norgren Airkraft:	3B10X3 M/31103 10"x3 115056
Contitech:	FT 210-32DS FT 210 32DS FT21032DS
Dunlop:	SP1539(10X3) SP1539 10X3
La nostra forma:	WBD-G450 WBD G450
Colpo:	230 mm
Condizione:	Nuovo

Produttore di apparecchiature originali OEM:

Noce / Noce cieca

Dente a vite: 4 pezzi X M10

Dente a vite (nocciolo) per la copertura inferiore: 4pcs X M10

Forno di gas / ingresso d'aria / impianto d'aria

Forno di gas / ingresso d'aria: G1/2

Piastra di copertura

Diametro della piastra di copertura superiore (larghezza): 260 mm

Diametro della piastra di copertura inferiore (larghezza): 260 mm

Materiale piastra superiore e inferiore:Acciaio

Fabbricazione a partire da semi di legno

Strato di bordi di gomma:330 mm

Blocco tampone / Blocco tampone

Senza blocco paraurti

Anello di cintura

Con Girdle Hoop: One Pieces of Girdle Hoop

Materiale di gomma Standard fino a 70°C gomma naturale

Applicazioni pneumatiche - caratteristiche statiche
Forza F [kN]

Pressione p [bar]		3	4	5	6	7	8	Vol. V [l]
Altezza H [mm]	350	5,62	7,66	9,75	11,8	14	16,3	11
	300	7,1	9,56	12	14,5	17,1	19,8	9,5
	250	8,62	11,6	14,6	17,6	20,7	24	8,2
	200	10,3	13,8	17,3	20,8	24,4	28,3	6,6
	150	12,1	16,1	20,1	24,2	28,3	32,6	4,7

Principio di funzionamento della molla d'aria:

Così, nella corsa effettiva della molla d'aria, l'altezza della molla d'aria, il volume della cavità interna e la capacità di carico sono regolati senza intoppi dalla trasmissione flessibile,l'ampiezza e il carico vibrazionale con l'aumento e la diminuzione del carico vibrazionaleÈ inoltre possibile regolare la rigidità e la capacità portante della molla aumentando o diminuendo la quantità di gonfiamento,e una camera d'aria ausiliaria può essere collegata per ottenere l'autocontrollo regolazione.

Tavola di confronto del modello di molla ad aria
GUOMAT NO.	Contitech NO.	GUOMAT NO.	Contitech NO.
FS22-3DICR	FS 22-3 DI CR	FS960-12RS	FS 960-12 RS
FS44-5DICR	FS 44-5 DI CR	FS1330-11RS	FS 1330-11 RS
FS76-7DICR	FS 76-7 DI CR	FS1710-12RS	FS 1710-12 RS
FS76-7DSCR	FS 76-7 DS CR	FS2870-16RS	FS 2870-16 RS
FS138-8DS	FS 138-8 DS	FS5450-16RS	FS 5450-16 RS
FS210-10DS	FS 210-10 DS	FD960-22RS	FD 960-22 RS
FS412-10DS	FS 412-10 DS	FD1120-30RI	FD 1120-30 RI
FS614-13DS	FS 614-13 DS	FD1330-25RS	FD 1330-25 RS
FS816-15DS	FS 816-15 DS	FD1710-25RS	FD 1710-25 RS
FD22-4DICR	FD 22-4 DI CR	FD1730-40RI	FD 1730-40 RI
FD44-10DICR	FD 44-10 DI CR	FD2380-24RS	FD 2380-24 RS
FD76-14DICR	FD 76-14 DI CR	FD2470-40RI	FD 2470-40 RI
FD76-14DSCR	FD 76-14 DS CR	FD2870-30RS	FD 2870-30 RS
FD138-18DS	FD 138-18 DS	FD5450-28RS	FD 5450-28 RS
FD209-21DS	FD 209-21 DS	FT960-34RS	FT 960-34 RS
FD210-22DS	FD 210-22 DS	FT1330-35RS	FT 1330-35 RS
FD412-18DS	FD 412-18 DS	FT1710-38RS	FT 1710-38 RS
FD614-26DS	FD 614-26 DS	FT2870-45RS	FT 2870-45 RS
FD816-30DS	FD 816-30 DS	FT5450-44RS	FT 5450-44 RS
FT22-6DICR	FT 22-6 DI CR
FT44-15DICR	FT 44-15 DI CR
FT76-20DICR	FT 76-20 DI CR
FT76-20DSCR	FT 76-20 DS CR
FT138-26DS	FT 138-26 DS
FT210-32DS	FT 210-32 DS
FT412-32DS	FT 412-32 DS
FT614-36DS	FT 614-36 DS
FT816-40DS	FT 816-40 DS
