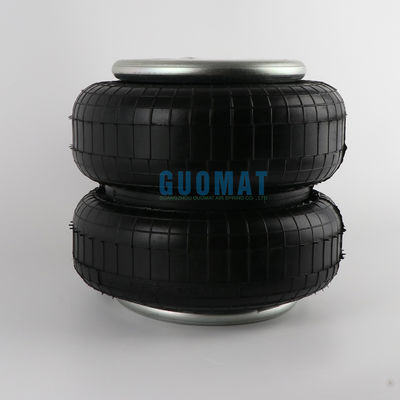

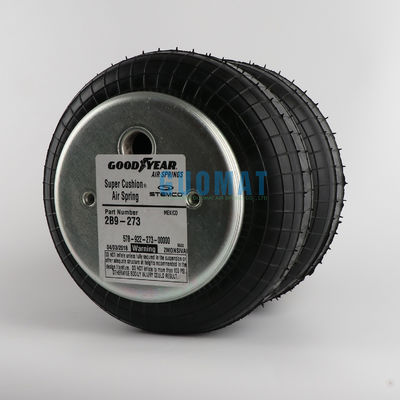

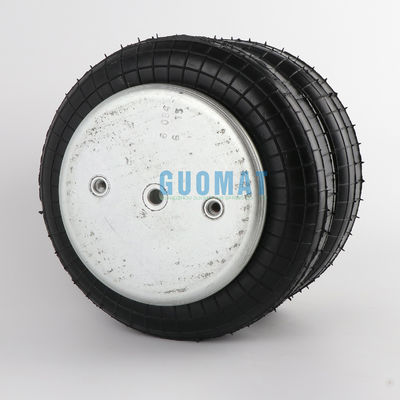

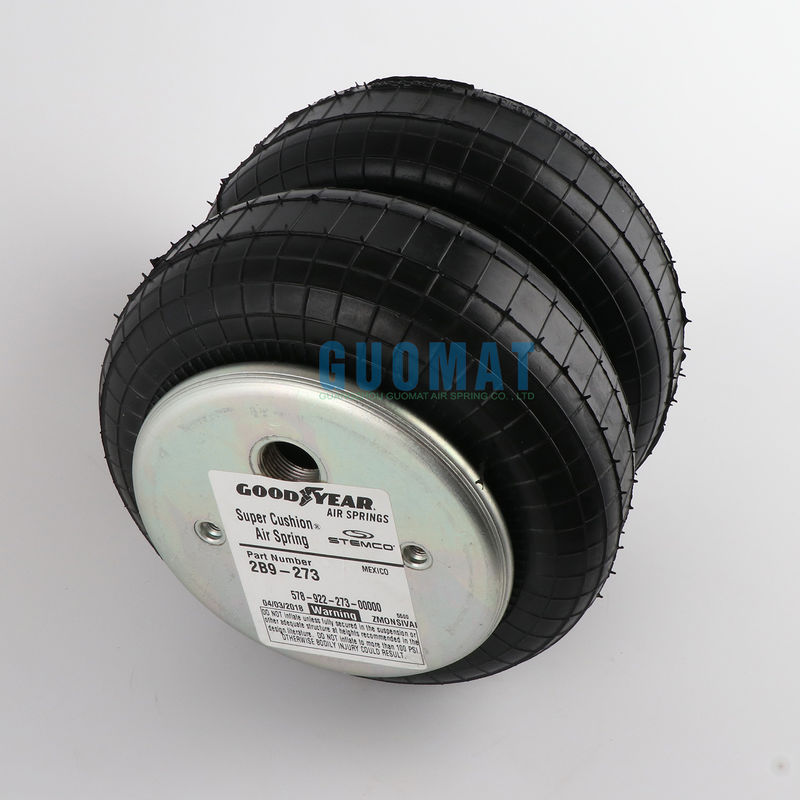

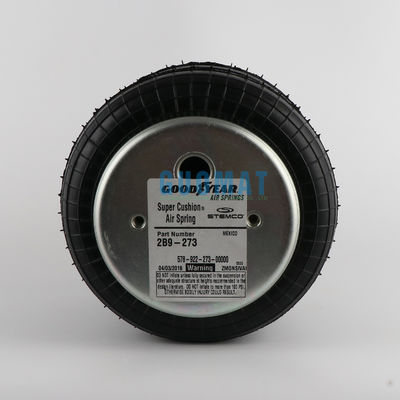

Attuatore pneumatico flessibile n. 578-92-3-202 Firestone Air Spring W01-M58-6183

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949, ISO9001
Numero di modello:	2B6183

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5
Prezzo:	negoziabile
Imballaggi particolari:	Scatola di cartone forte o come richiesto dai clienti
Tempi di consegna:	5-8 giorni lavorativi
Termini di pagamento:	L/C, D/A, D/P, Western Union
Capacità di alimentazione:	1000 PCS/settimana

Contatto

Descrizione di prodotto dettagliata

Numero di modello:	2B6183	Tipo a soffietto:	Doppio avvolgimento
Numero incrociato:	FD 200-25 CI G 1/4	Colpo di lavoro:	254mm
Fuoco d'aria:	1/4 BSP	Tipo di noci:	3/8-16 Noci cieche
Servizio post-vendita:	12 mesi	Tipo di montaggio:	Sostituzione diretta
Evidenziare:	578-92-3-202 Firestone Air Spring , W01-M58-6183 Primavera d'aria Firestone

Attuatore pneumatico flessibile n. 578-92-3-202 Firestone Air Spring W01-M58-6183

Specifiche di progettazione

ACTUATORE di colpo d'aria
Diametro massimo @ 7 bar (mm)	264
Altezza massima (mm)	76
Corso massimo (mm)	203
Altezza minima utilizzabile (mm)	279
Forza in kN @ 5 Bar a battito di 25 mm	16.1
Forza in kN @ 5 bar a corsa pari al 50% della corsa massima	12.4
Forza in kN @ 5 bar al tratto del tratto massimo	8.9
Materiale	Corde standard a 2 pieghe
DETTAGLI di chiusura
Tipo di piastra di perline	3
Dim. A (centri di noci cieche) (mm)	89
Dim. B (mm)	73
Isolatore di montaggio in aria
Altezza di progettazione (mm)	254
carico (all'altezza di progettazione) a: 3 bar (kN)	6.2
carico (all'altezza di progettazione) a: 5 bar (kN)	10.9
carico (all'altezza di progettazione) a: 7 bar (kN)	15.6
Frequenza naturale (@5 Bar)	1.6
% di isolamento a frequenza forzata di 7 Hz	93.9
Percentuale di isolamento a frequenza forzata 13 Hz	98.5
Percentuale di isolamento a frequenza forzata 25 Hz	99.6

Parametri tecnici del prodotto

Applicazione pneumatica - valori delle caratteristiche statiche Forza F [kN]
Pressione p [bar]		3	4	5	6	7	8	Vol. V [l]
Altezza H [mm]	230	4.21	5.7	7.2	8.73	10.3	12	6.4
	200	5.8	7.78	9.74	11.7	13.8	15.9	5.7
	170	6.96	9.3	11.7	14.1	16.5	19	5
	140	7.86	10.5	13.2	15.8	18.5	21.3	4.1
	110	8.52	11.4	14.2	17.1	19.9	22.9	3.4
	80	9.07	12	15	18	21	24.1	2.5

Numero di riferimento

Numero d'ordine: 500178-WH

WUHLERMANN NO: 2RC-225-15C

OEM NODAIMLER CHRYSLER: A 946 328 24 01

JOST: JAS 30 107 024 01
JOST: 3010702401
FIRESTONE: W01 M58 6183
CONTITECH: FD 200-25 1/4 M8

Danni per la gomma causati da sostanze chimiche

Il grasso e l'olio sono esempi comuni che possono causare questa condizione dopo
contatto prolungato con l'elemento flessibile in gomma.
Possibili cause:
Eccesso di olio nell'approvvigionamento d'aria.
Eccessiva lubrificazione delle articolazioni.
Un'eccessiva lubrificazione della quinta ruota.
Lecche di sigilli nei componenti della sospensione.
Utilizzo di detergenti a base di petrolio sulla molla d'aria (utilizzare solo acqua e sapone per la pulizia)

Altri numeri OEM

57892227000000	20094503	Y	2B9-270	2B9-270
2B9-270	20113233	N	2B9-270 Bellows Air Spring	2B9-270 Bellows Air Spring
57892227100000	20094504	Y	2B9-271	2B9-271
57892227200000	20094505	Y	2B9-272	2B9-272
57892227300000	20468329	Y	2B9-273	2B9-273
57892227300019	20106773	Y	ENIDINA YI-2B9-273	ENIDINA YI-2B9-273
57892227430000	20113331	Y	2B9-274	2B9-274
57892227500000	20112684	Y	2B9-275	2B9-275
57892227500004	20808326	Y	2B9-275 Bellows Air Spring	2B9-275 Bellows Air Spring
57892227500019	20112685	Y	ENIDINA YI-2B9-275	ENIDINA YI-2B9-275
57892227700000	20116850	Y	2B9-277	2B9-277
2B9-277	20116851	N	2B9-277	2B9-277
57892227800000	20136848	Y	2B9-278	2B9-278
2B9-278	20136849	N	2B9-278	2B9-278
57892227900000	20139902	Y	2B9-279	2B9-279
57892228000000	20149466	Y	2B9-280	2B9-280
2B9-280	20149467	N	2B9-280 Bellows Air Spring	2B9-280 Bellows Air Spring
57892228100000	20149460	Y	2B9-281	2B9-281
2B9-281	20149461	N	2B9-281	2B9-281
57892228300000	20149464	Y	2B9-283	2B9-283
57892228300004	20149465	Y	2B9-283	2B9-283
57892228600000	20168826	Y	2B9-286	2B9-286
2B9-286	20168880	N	2B9-286	2B9-286
57892228800000	20174047	Y	2B9-288	2B9-288
2B9-288	20174048	N	2B9-288 Bellows Air Spring	2B9-288 Bellows Air Spring
57892229000000	20177683	Y	2B9-290	2B9-290
2B9-290	20177686	N	2B9-290	2B9-290
57892229100000	20190132	Y	2B9-291	2B9-291
2B9-291	20190124	N	2B9-291	2B9-291
57892229500000	20258853	Y	2B9-295	2B9-295
57892229500004	20258854	Y	2B9-295	2B9-295
57892229600000	20268043	Y	2B9-296	2B9-296
2B9-296	20268044	N	2B9-296 Bellows Air Spring	2B9-296 Bellows Air Spring
57892229700000	20264980	Y	2B9-297	2B9-297
2B9-297	20264983	N	2B9-297	2B9-297
57892229800000	20264762	Y	2B9-298	2B9-298
2B9-298	20264763	N	2B9-298	2B9-298
