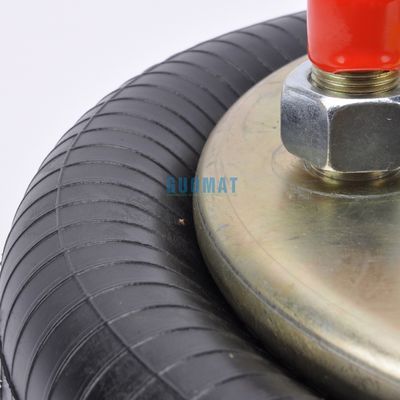

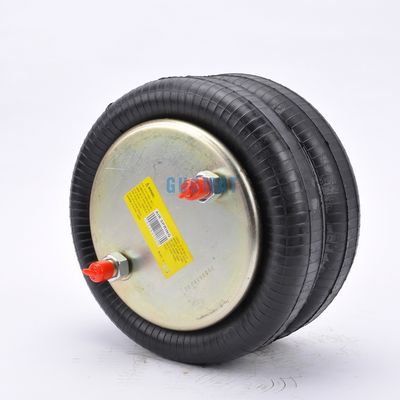

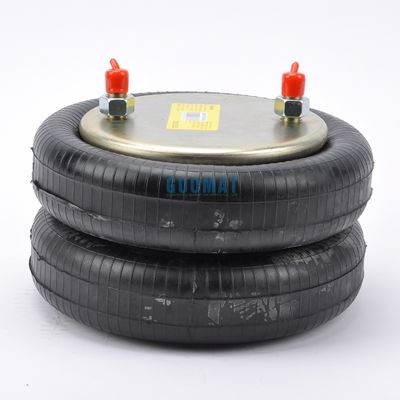

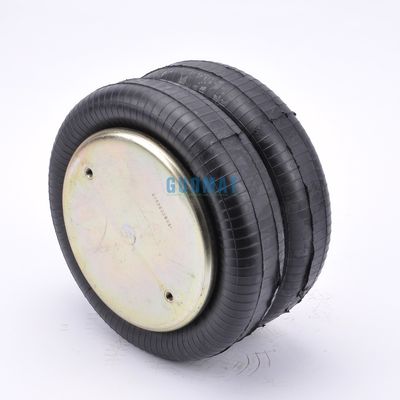

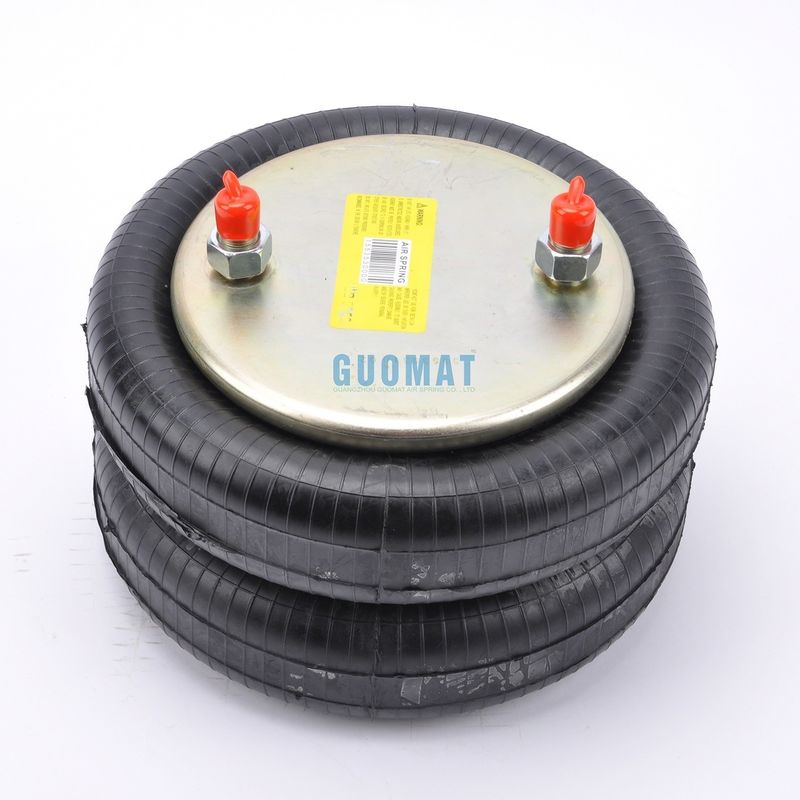

FD 331-26 541 Contitech Air Spring Triangle 6375 / 4480 Doppio sacchetto d'aria avvolto per Histeer 10315

FD 331-26 541 Contitech Air Spring Triangle 6375 / 4480 Doppio sacchetto d'aria avvolto per Histeer 10315


Peso dell'assemblaggio:

Altezza di progetto: 9-11 pollici

Altezza minima del giunto: 3,55 pollici

Capacità di carico a 20 psig: 1.240 lbsf

Capacità di carico a 60 psig: 3,720 lbsf

Capacità di carico a 90 psig: 5,580 lbsf

Diametro massimo: 13,5 pollici

Temperatura di funzionamento: da 57Co a -54Co


Noce / Noce cieca

Dente a vite (nocciolo) della piastra di copertura superiore: 1 pezzo X 1/2-13UNC

Nocciolo combinato per piattaforma di copertura superiore: 3/4-16UNF

Distanza tra il centro della vite e la piastra di copertura superiore: 157 mm / 6,2 pollici

Dente a vite (nocciolo): 2 pcs x 3/8-16UNC

Distanza tra il centro della vite e la piastra di copertura inferiore: 157 mm / 6,2 pollici

 Forno di gas / ingresso d'aria / impianto d'aria

Fuoco di gas / ingresso d'aria: 1/4-18NPT, Combinazione Stud/Air Inlet Stud

 Piastra di copertura

Diametro della piastra di copertura superiore (larghezza): 224,5 mm / 9,00 pollici

Diametro della piastra di copertura inferiore (larghezza): 224,5 mm / 9,00 pollici

Fabbricazione a partire da semi di legno

Diametro: 343 mm / 9,7 pollici

Altezza compressa: 104 mm / 4,1 pollici

Altezza massima: 363 mm / 14,3 pollici

Trazione di lavoro: 259 mm / 10,2 pollici

 Blocco tampone / Blocco tampone

Con il blocco del paraurti

 Anello di cintura

Con Girdle Hoop: One Pieces of Girdle Hoop

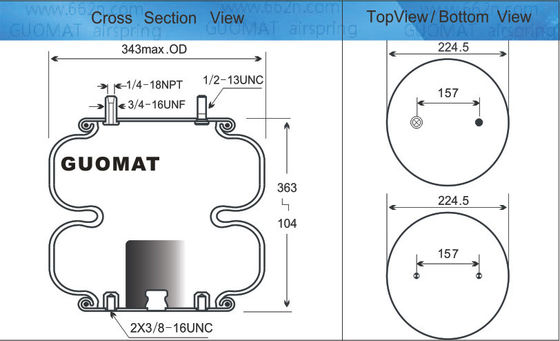

Disegno e dati della molla d'aria GUOMAT 2B7550:
