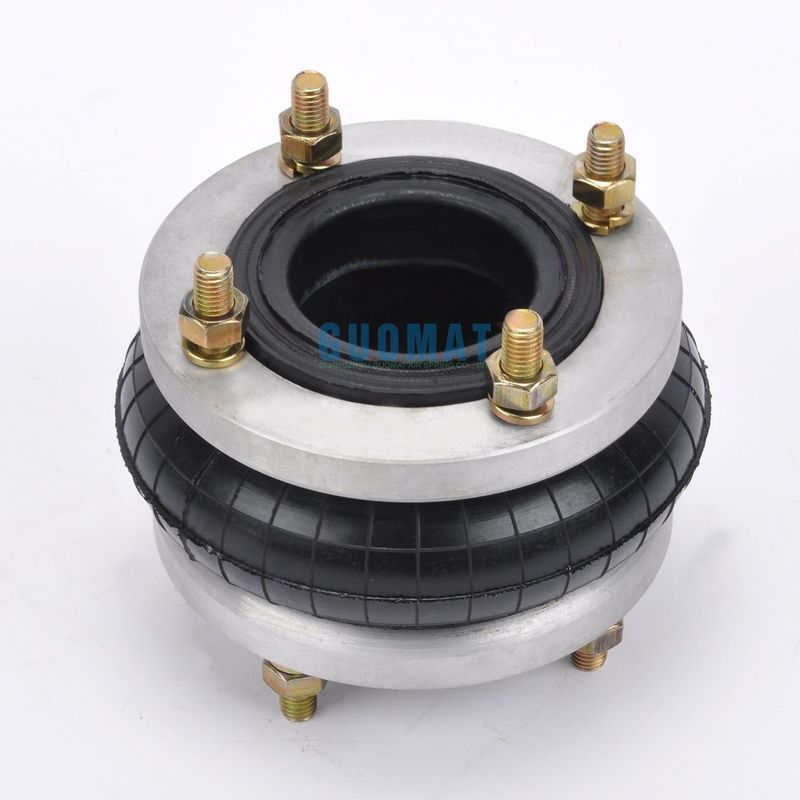

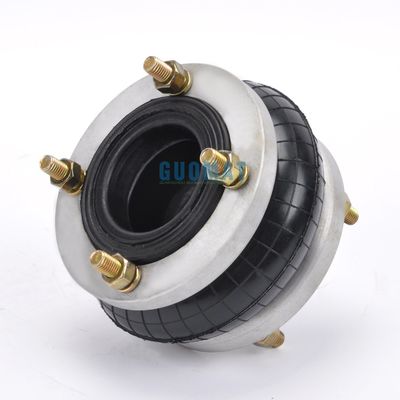

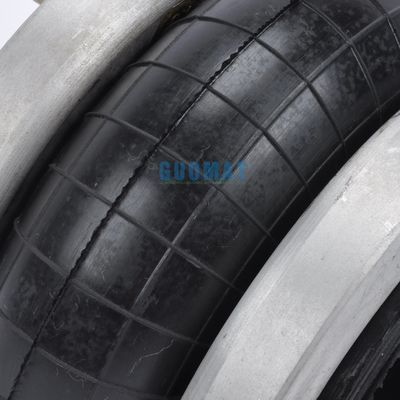

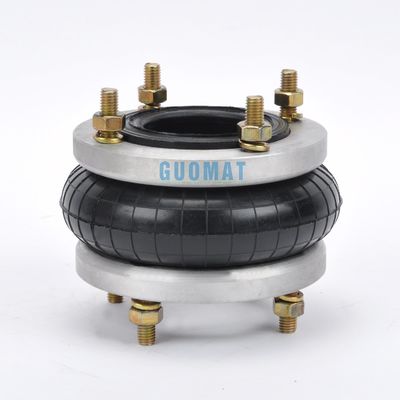

150076H-1 0,8 Mpa Industrial Single Bellows Tipo Convolto Suspensione Air Spring Con Flange

Dettagli:

Luogo di origine:	Guangzhou Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949, ISO9001
Numero di modello:	150076H-1

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 pezzi
Prezzo:	USD49.9-59.9/PC
Imballaggi particolari:	Casella di cartone forte o come richiesto dai clienti
Tempi di consegna:	3-7 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union o altri
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Struttura:	Singolo complicato	Condizione:	Nuovo di zecca
Campione:	Disponibile	Qualità:	Testato al 100%
Posizione:	Prima/posteriore	Tipo:	Riempito di gas
Connessione:	Collegamento della flangia	Colore:	Nero
Evidenziare:	0.8 Mpa di molla d'aria industriale , 150076H-1 Primavera d'aria industriale

150076H-1 0,8 Mpa Industrial Single Bellows Tipo Convolto Suspensione Air Spring Con Flange

Descrizione del prodotto

150076H-1 Dati tecnici dettagliati

Piastra di copertura
Diametro della piastra di copertura superiore:133 mm
Diametro della piastra di copertura inferiore:133 mm

Fuoco di gas/ingresso d'aria/fuoco d'aria
Fuoco di gas/ingresso d'aria/fuoco d'aria:---

Fabbricazione a partire da semi di legno
Diametro: 160 mm
Il tratto di lavoro:MAX 85 mm a MIN 46 mm
Altezza massima: 85 mm
Altezza minima:46 mm
Altezza del colpo: 39 mm

Noce cieca
Vattone per piastra di copertura superiore: 4 pezzi x M10
Vattone per piattaforma di copertura inferiore: 4 pezzi x M10
Vattone della piastra di copertura superiore (Nut) Distanza:109mm
Distanza: 109 mm

150076H-1 Tabella dei parametri tecnici

Capacità portante (Kg)	Pressione inflazionistica		0.2Mpa	0.3Mpa	0.4Mpa	0.5Mpa	0.6Mpa
	Altezza dell'impianto
	45	(mm)	436	579	718	860	1008
	55	(mm)	299	428	570	700	830
	65	(mm)	226	335	451	565	670
	76	(mm)	164	258	344	435	526
	85	(mm)	122	190	254	330	399
	95	(mm)	58	94	133	174	220
Rigidità e frequenza all'altezza progettata	Rigidità verticale	(kg/cm)	107	150	187	231	265
	Frequenza naturale	Hz	4.05	3.82	3.69	3.65	3.55
	Frequenza naturale	cpm	243	229	221	219	213

Capacità portante (Kg)	Pressione inflazionistica		0.7Mpa	0.8Mpa	0.7Mpa Volume (dm)³)
	Altezza dell'impianto
	45	(mm)	1155	1301	0.37
	55	(mm)	963	1088	0.46
	65	(mm)	782	906	0.57
	76	(mm)	621	720	0.67
	85	(mm)	475	544	0.75
	95	(mm)	263	308	0.87
Rigidità e frequenza all'altezza progettata	Rigidità verticale	(kg/cm)	303	319
	Frequenza naturale	Hz	3.50	3.33
	Frequenza naturale	cpm	210	199
