FS70-7 Contitech Air Spring Festo EB-165-65 Single Convoluted Air Spring Per Piccole Macchine a Carico
GUOMAT:1B7070 Parametri e specifiche specifiche:
Fuoco della piastra superiore: 3 pezzi
Forno/Stud della piastra superiore: 2 pezzi XM8X1.25
Fuoco/Stud della piastra inferiore: 2 pezzi XM8X1.25
Innesco d'aria:G1/2
Placca di copertura superiore: 4,13 pollici / 105 mm
Diametro della piastra di copertura inferiore: 4,13 pollici / 105 mm
Altezza collassata: 2,36 pollici / 60 mm
Distanza tra il centro della vite e la piastra di copertura superiore: 1,75 pollici / 44,5 mm
Distanza tra il centro della vite e la piastra di copertura inferiore: 1,75 pollici / 44,5 mm
Diametro naturale: 150 mm
Diametro: Φ165 mm
Il tratto di lavoro: da MAX 110 mm a MIN 50 mm
Altezza massima: 4,33 pollici / 110 mm
Altezza minima:1.97 pollici / 50 mm
Produttore di apparecchiature originali OEM:
| Numeri dei riferimenti |
Phoenix: SP 1 B 05
Phoenix: SP1B05 |
| |
Fes aSorgente d'aria: EB-165-65
Fes aSorgente d'aria: EB 165 65
Fes aSorgente d'aria: EB16565 |
WBE 200-E1
WBE 200 E1
WBE200E1 |
Contitech: FS 70-7
Contitech: FS70-7
Contitech: FS707 |
| 1B7070 Isolamento dalle vibrazioni - valori delle caratteristiche dinamiche |
| Altezza di progettazione H: raccomandata 90 mm, minima 70 mm |
| Pressione p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol V [l] |
| Forza (carico) [KN] |
2.7 |
3.7 |
4.7 |
5.7 |
6.6 |
7.7 |
9 |
| Rapidozza di molla [N/cm] |
1040 |
1270 |
1530 |
1770 |
2060 |
2325 |
9 |
| Frequenza naturale [Hz] |
3.1 |
2.9 |
2.9 |
2.8 |
2.8 |
2.7 |
9 |
| 1B7070 Applicazione pneumatica - valori delle caratteristiche statiche |
| Forza F [kN] |
| Pressione p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol[l] |
| Altezza H [mm] 100 |
2.2 |
3.1 |
4 |
4.8 |
5.7 |
6.6 |
1 |
| 90 |
2.7 |
3.6 |
4.6 |
5.6 |
6.5 |
7.5 |
0.9 |
| 80 |
3.1 |
4.1 |
5.1 |
6.2 |
7.3 |
8.3 |
0.8 |
| 70 |
3.4 |
4.5 |
5.6 |
6.7 |
7.9 |
9 |
0.7 |
| 60 |
3.6 |
4.8 |
6 |
7.2 |
8.4 |
9.5 |
0.6 |
Come migliorare la resistenza all'usura degli airbag in gomma a molla?
Oggi, il divario tra le molle di aria domestiche e quelle importate si sta riducendo sempre di più.La manutenzione serve a prolungare la vita della molla d'aria. deve basarsi sulla qualità superiore della vescica di gomma a molla d'aria stessa.In aggiunta al lavoro più elementare nel processo di vulcanizzazione, è necessario prestare attenzione ai seguenti punti:
1Più è piccola la dimensione delle particelle del riempitore generale, minore è la dispersibilità, l'attività superficiale e la struttura strutturale e minore è la resistenza all'usura.,la SBR riempita di olio è di 60-70 parti, la SBR e l'IR sono di 50- 55, la NR è di 45-50.
Altri tipi di molle ad aria a guomat per macchine industriali:
GUOMAT linea di produzione di molle d'aria:

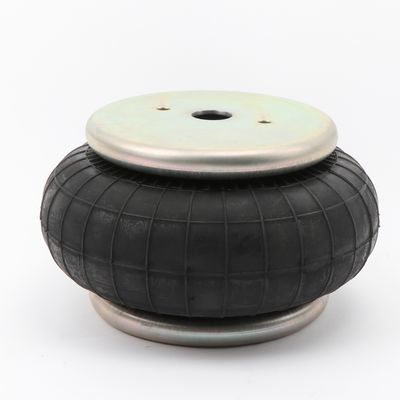

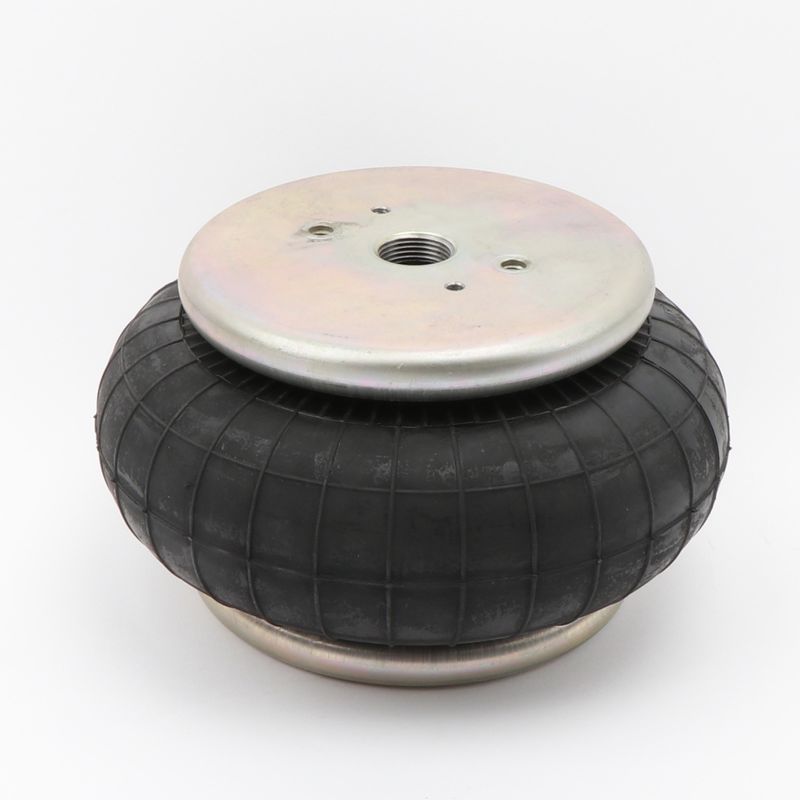

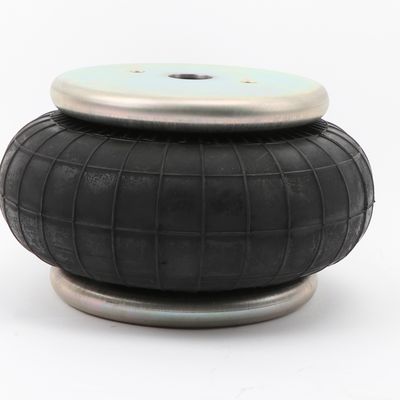

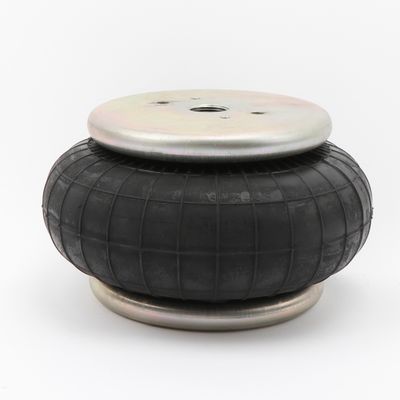

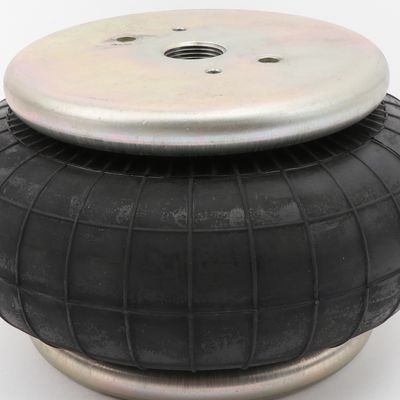

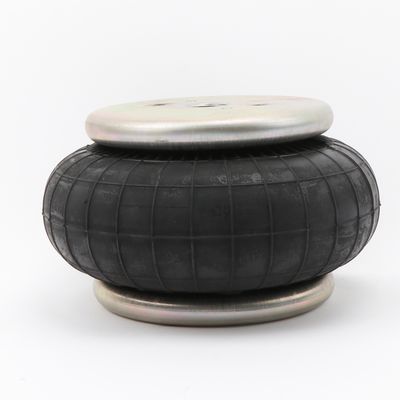

Fotografie dettagliate della molla d'aria 1B7070:
