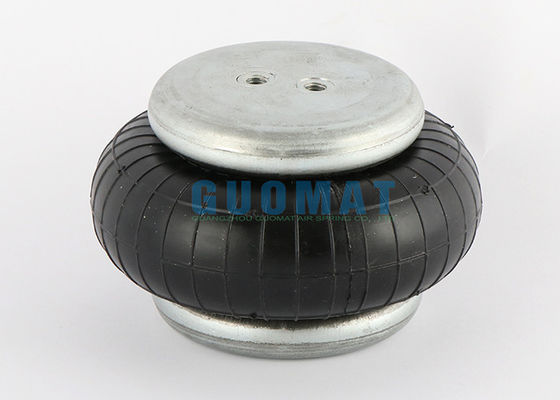

Contitech FS 40-6 CI con foro a gas G1/8
Descrizione del prodotto
|
CONTITECH
|
FS 40-6 1/8 M8
|
|
PHOENIX
|
SP1B04
|
|
WEFORMA
|
WBE100-E1
|
Nome del prodotto: Air Spring
Luogo di produzione: Guangdong, Cina
Garanzia: 1 anno di garanzia
Materiale: gomma naturale e acciaio
Confezione: Cartone marrone robusto
Campo di applicazione: attrezzature sportive, strumenti di precisione,
Apparecchiature sperimentali, apparecchiature per banchi di prova, ecc.
Distanza di carico: 50-500 kg
GUOMAT Air Spring
La tecnologia delle molle d'aria è applicata all'assorbimento degli urti delle apparecchiature industriali, il che può migliorare efficacemente l'efficienza di lavoro delle apparecchiature e la vita utile sicura delle apparecchiature.Le molle a aria non hanno barre di comando interne, pistoni o guarnizioni scorrevoli come le comuni molle in acciaio, che riducono notevolmente il costo dell'uso di azionamento o cilindri idraulici e generano maggiori vantaggi economici per i clienti.
Caratteristiche: basso costo, ampia gamma di specifiche; lunga durata di vita, senza manutenzione e lubrificazione, senza joystick o pistone interno; nessun effetto di attrito, supporti morbidi; capacità di piegatura,capacità di carico laterale, compatta altezza originale.
FS 40-6 Dati tecnici
Diametro della piastra di copertura superiore: 90 mm
Diametro della piastra di copertura inferiore: 90 mm
Distanza tra la vite e il foro d'aria: 20 mm
Distanza centrale tra le viti della copertura inferiore: 20 mm
Dente della placca di copertura superiore: 1XM8X1.25
Vattone di copertura inferiore (Nut) dente: 2XM8X1.25
Forno di gas: G1/8
Diametro massimo: max. 145 mm
Il tratto di lavoro: da MAX 110 mm a MIN 50 mm
Altezza massima: 110 mm
Altezza minima: 50 mm
Altezza di compressione: 60 mm
Produttore di apparecchiature originali OEM
Contitech FS 40-6 CI
ContitechFS 40-6 M8
ContitechFS40-6 CI G1/8
ContitechFS 40-6 CI G1/8 M8
Phoenix.SP 1B04
Phoenix SP1B04
Phoenix SP 1B 04
WeformaWBE100-E1
Weforma WBE 100 E1
Weforma WBE 100-E1
Pressione minima ---- 0 bar
Forza di ritorno all'altezza minima-------≤ 120N
Peso complessivo con piastre fissate
Isolamento dalle vibrazioni - valori delle caratteristiche dinamiche
-------Altezza di progetto H: raccomandato 90 mm, minimo 70 mm
|
Pressione P [bar]
|
3
|
4
|
5
|
6
|
7
|
8
|
Volume V [I]
|
|
Forza (carico) [KN]
|
1.7
|
2.3
|
2.8
|
3.4
|
3.8
|
4.4
|
0.5
|
|
Tasso di molla [N/cm]
|
760
|
990
|
1220
|
1480
|
1610
|
1820
|
|
Frequenza naturale [Hz]
|
3.5
|
3.3
|
3.3
|
3.3
|
3.2
|
3.2
|
Valori delle caratteristiche pneumatiche di applicazione statiche
Forza (kN)
|
Pressione P [bar]
|
3
|
4
|
5
|
6
|
7
|
8
|
Volume V [I]
|
|
Altezza H [mm]
|
100
|
1.2
|
1.6
|
2.0
|
2.5
|
3.0
|
3.4
|
0.6
|
|
90
|
1.7
|
2.2
|
2.8
|
3.4
|
3.9
|
4.4
|
0.5
|
|
80
|
2.1
|
2.8
|
3.5
|
4.2
|
4.9
|
5.3
|
0.5
|
|
70
|
2.3
|
3.2
|
3.9
|
4.7
|
5.4
|
6.2
|
0.4
|
|
60
|
2.6
|
3.5
|
4.3
|
5.2
|
6.1
|
6.9
|
0.3
|
Altre molle di supporto ad aria a uno strato
|
Numero GUOMAT
|
1B7070
|
1B5010
|
1B1209
|
|
Cross RefeNumero
|
Contotech: FS 70-7
Phoenix: SP1B05
B-osch:822419002
Festo:EB-165-65
Weforma:WBE200-E1
|
Firestone:W01-358-7731
|
Firestone:W01-M58-6165
Contitech: FS120-9
Dunlop ((FR):8'x1 s08101
B-osch:822419003
Festo:EB-215-80
Norgren: PM/31081,
Weforma: WBE300-E1
Airtech:140293
Airtech:140293
Megatech:1S12
|
