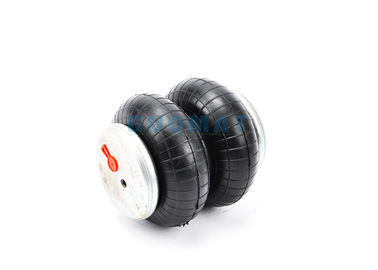

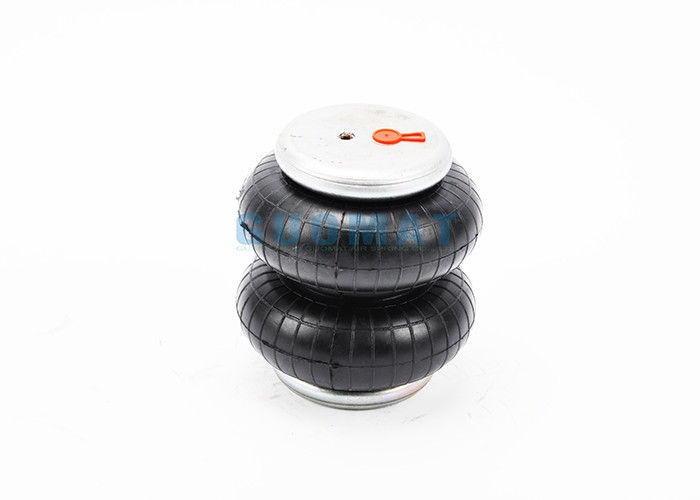

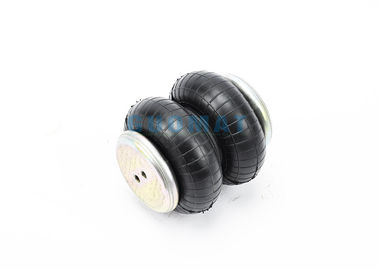

La molla pneumatica complicata industriale il Fd 40-10 ha presa d'aria G1/8 combinata con il dado

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	FD 40-10

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1PC
Imballaggi particolari:	forte contenitore di cartone o come bisogno dei clienti
Tempi di consegna:	2-8 giorni del lavoro
Termini di pagamento:	T/T, Western Union, Paypal o altri
Capacità di alimentazione:	1000pcs/week

Contatto

Descrizione di prodotto dettagliata

Materiale:	Coperchio d'acciaio, soffietti di gomma	Contitech:	FD 40-10
Foro del gas:	G1/4	Dente della vite:	M8x1.25
Distanza concentrare della vite:	20 millimetri	Diametro del coperchio:	90 millimetri
Abilità di pressione:	Un PA di 0.2-0.8 m.	Altezza naturale dei soffietti di gomma:	145 MILLIMETRI
Evidenziare:	Molla pneumatica complicata , molle dell'assistente dell'aria

La molla pneumatica industriale il Fd 40-10 ha presa d'aria G1/8 si combina con il dado è M8x1.25

FD 40-10

FD 40-10 CI

Contitech FD 40-10

Doppio azionatore dell'aria dell'avvolgimento

M8: massimo 25 nanometro

G1/8: massimo 25 nanometro

Scriva i soffietti a macchina di gomma soltanto 72586 di ordine no con i piatti uniti, la presa d'aria G1/8 10 il millimetro 2682001000 excentrical con i piatti uniti dell'acciaio inossidabile, la presa d'aria G1/8 0 il millimetro 61755 excentrical

Dado del ❶/dado dei ciechi

Dente della vite del piatto della copertura superiore (dado): 2 pc X M8X1.25

Distanza concentrare della vite del piatto della copertura superiore: 20 millimetri

Dente inferiore della vite del coperchio (dado): 2 pc X M8X1.25

Distanza concentrare della vite del coperchio inferiore: 20 millimetri

Presa d'aria del foro/del gas del ❷/montaggio dell'aria

Presa d'aria del foro/del gas: La presa d'aria G1/8 si combina con il dado

Coperchio del ❸

Diametro del piatto della copertura superiore (larghezza): 90 millimetri

Diametro inferiore del coperchio (larghezza): 90 millimetri

Soffietti della gomma del ❹

La gomma muggisce il diametro naturale: 125mm

La gomma muggisce l'altezza naturale: 145 millimetri

Blocchetto del blocchetto/amplificatore del paraurti del ❺

Senza blocchetto del paraurti

Cerchio della cintura del ❻/anello della cintura

Con il cerchio della cintura: Un pezzo solo del cerchio della cintura

Le immagini mostrano che le informazioni includono:

Dati tecnici

Isolamento antivibrante - valori caratteristici dinamici

Applicazione pneumatica - valori caratteristici statici

La molla pneumatica complicata industriale il Fd 40-10 ha presa d'aria G1/8 combinata con il dado 0

La molla pneumatica complicata industriale il Fd 40-10 ha presa d'aria G1/8 combinata con il dado 1

GUOMAT NO.	Designazione del prodotto	Capacità di carico a		Frequenza naturale a		Altezza di funzionamento raccomandata	Diametro richiesto dell'installazione
		Capacità di carico a		Frequenza naturale a
		5 barre	8 barre	5 barre	8 barre
Doppia molla pneumatica dell'avvolgimento
FD 40 10	FD 40-10	1,95	3,2	2,7	2,7	160	160
FD 70 13	FD 70-13	3,1	5	2,5	2,5	175	180
FD 110 15	FD 110-15	5,6	9,2	2,2	2,1	175	215
FD 120 17	FD 120-17	6,5	10,6	2	2	190	230
FD 120 20	FD 120-20	7,8	12,7	1,8	1,7	205	235
FD 138 18	FD 138-18	6,9	11,2	2	2	200	245
FD 200 19	FD 200-19	9	14,5	1,9	1,9	210	265
FD 200 22	FD 200-22	10,3	16,5	1,7	1,6	220	265
FD 200 25	FD 200-25	10,2	16,5	1,7	1,7	254	275
FD 210 22	FD 210-22	11,6	19,4	1,8	1,7	220	300
FD 330 22	FD 330-22	16,7	27,6	1,8	1,7	240	340
FD 412 18	FD 412-18	18,3	30	1,8	1,8	220	350
FD 530 22	FD 530-22	25,8	42	1,8	1,7	250	400
FD 530 30	FD 530-30	29,3	48,2	1,6	1,5	260	415
FD 530 35	FD 530-35	31,6	51,2	1,5	1,4	285	420
FD 960 22	FD 960-22	45,6	71,5	1,6	1,6	240	490
FD 1330 25	FD 1330-25	65,3	103,9	1,6	1,5	240	570
FD 1710 25	FD 1710-25	86,6	136,6	1,6	1,5	240	620
FD 2380 24	FD 2380-24	114,9	186,1	1,6	1,5	240	710
FD 2870 30	FD 2870-30	138,7	217,6	1,5	1,4	265	760
FD 5450 28	FD 5450-28	260,8	415,3	1,4	1,3	280	1000
