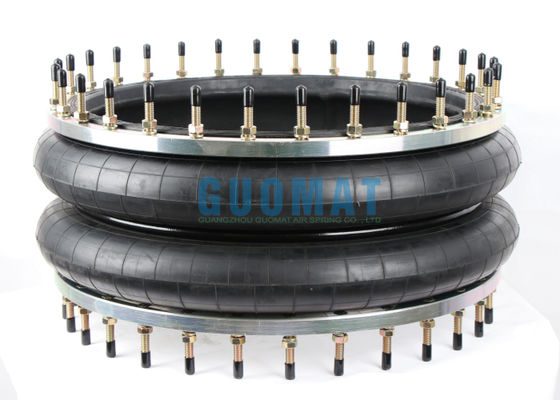

Azionatori a colpo d'aria a flangia di connessione industriale W01-M58-6985 Firestone Style 203

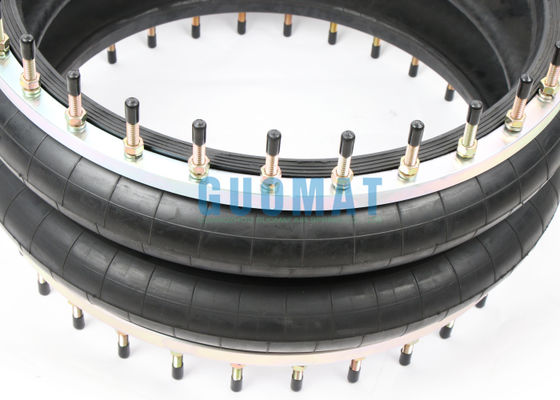

Gli attacchi flangiati sono un metodo di connessione molto comune e importante per le molle pneumatiche. Le viti vengono utilizzate per fissare le flange metalliche alle estremità superiore e inferiore della molla pneumatica alle flange corrispondenti sul corpo del veicolo (o telaio) e sull'asse (o braccio della sospensione).

• 1. Rigidità e stabilità di connessione estremamente elevate

  Vantaggio:Vengono utilizzate più viti per distribuire uniformemente la forza tra le flange, creando un contatto superficiale e una connessione molto forte. Ciò consente alla molla pneumatica di resistere a forze verticali e laterali significative, nonché a momenti torsionali.

  Applicazioni:Questo è fondamentale per i veicoli commerciali (come camion e autobus), i veicoli ferroviari e le attrezzature industriali, poiché queste applicazioni operano in condizioni difficili e pongono esigenze estremamente elevate sulla stabilità e l'affidabilità dei componenti delle sospensioni.

• 2. Eccellenti prestazioni di tenuta

  Vantaggio:Gli attacchi flangiati sono tipicamente dotati di un O-ring o di una guarnizione piatta di grandi dimensioni, che viene saldamente compressa nella scanalatura di tenuta dal precarico delle viti, fornendo una tenuta ermetica estremamente affidabile e prevenendo efficacemente le perdite d'aria.

  Importanza:La funzione principale di una molla pneumatica è quella di mantenere la pressione dell'aria interna. Una buona tenuta è essenziale per il corretto funzionamento, l'altezza del veicolo e le prestazioni delle sospensioni. L'affidabilità della tenuta degli attacchi flangiati è di gran lunga superiore a quella delle sole filettature.

• 3. Forte capacità di carico

  Vantaggio:Grazie all'ampia area di connessione e all'ottimale distribuzione delle viti, gli attacchi flangiati distribuiscono uniformemente i carichi sugli strati di corda terminale della molla pneumatica e sull'intera struttura, rendendoli ideali per applicazioni pesanti.

  Confronto:I collegamenti filettati, al contrario, hanno punti di sollecitazione più concentrati. Sotto carichi ad alto impatto, le filettature possono diventare punti di concentrazione delle sollecitazioni.

• 4. Facile installazione e posizionamento preciso

  Vantaggio:Durante l'installazione, è sufficiente allineare la molla pneumatica, inserire le viti e serrare alla coppia specificata. I perni di posizionamento o i fori delle viti sulla flangia forniscono un posizionamento eccellente, garantendo che la molla pneumatica sia installata con l'angolazione corretta e prevenendo installazioni storte o attorcigliate.

  Efficienza:Questo rende il processo di installazione relativamente rapido e semplice, migliorando l'efficienza di assemblaggio sulla linea di produzione e facilitando la manutenzione post-vendita.

• 5. Elevata durata e affidabilità

  Vantaggio:La connessione metallo-metallo e le guarnizioni protette rendono gli attacchi flangiati resistenti alle vibrazioni, agli urti e agli ambienti corrosivi, garantendo una lunga durata.

  Manutenzione:La manutenzione ordinaria richiede solo il controllo delle viti per individuare eventuali segni di allentamento, con conseguenti bassi costi di manutenzione.

• 6. Integra facilmente strutture complesse

  Vantaggio:La flangia può essere progettata in una varietà di forme, facilitando l'integrazione di altre funzioni. Ad esempio, può essere facilmente integrata con il meccanismo di collegamento di una valvola di controllo dell'altezza, supporti per ammortizzatori o altri accessori per formare un modulo di sospensione compatto.
