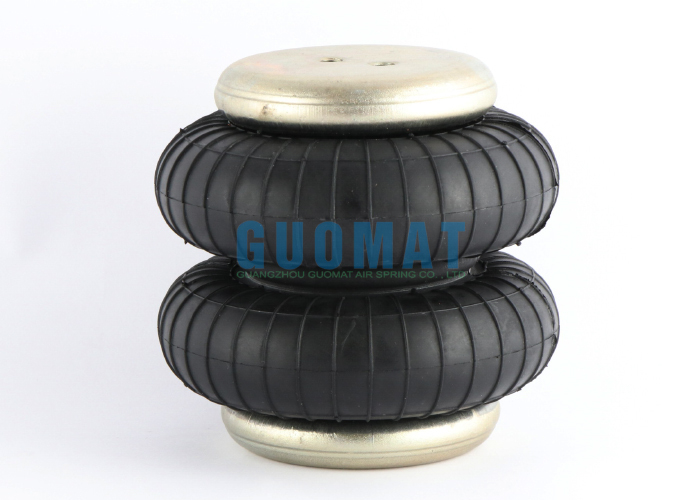

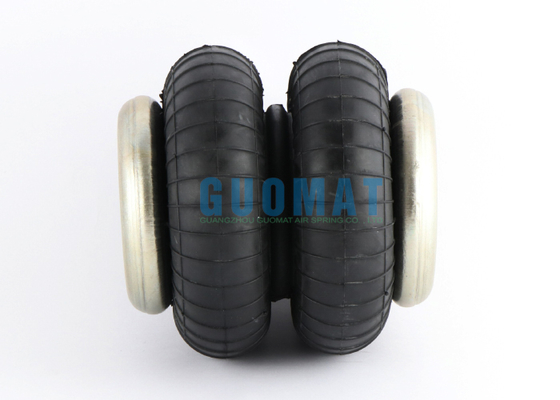

FD 40-10 Soffietti Pneumatici in Gomma ConTetich Fornitori G1/8 Sacchi a Molla Pneumatici Industriali Riempiti di Gas

Dettagli:

Luogo di origine:	Guangzhou, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	2B4060

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5pcs
Prezzo:	USD59.9-69.9/PC
Imballaggi particolari:	Strong carton box o come requisito dei clienti
Tempi di consegna:	3-7 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union o altri
Capacità di alimentazione:	1000pc/settimana

Contatto

Descrizione di prodotto dettagliata

Stile:	Singola molla pneumatica complicata	Materiale:	Gomma e acciaio
Garanzia:	1 anno	Convoluzioni:	1
Nome prodotto:	Molla d'aria, airbag, mongolfiera, soffietto d'aria	Dimensione:	Dimensione di OEM/Standard
Operazione:	Pieno di gas	Qualità:	Testato al 100%
Evidenziare:	Molla pneumatica industriale G1/8 , Fornitori di soffietti pneumatici in gomma , Sacche pneumatiche a gas

FD 40-10 Contetics Basella in gomma Fornitori G1/8 Borse per molla d'aria industriali riempite di gas

Attributi del prodotto

Attributo	Valore
Stile	Molla d'aria contorta singola
Materiale	Gomma e acciaio
Garanzia	1 anno
Convoluzioni	1
Nome prodotto	Molla d'aria, airbag, mongolfiera, soffietto d'aria
Dimensione	Dimensione OEM/standard
Operazione	Pieno di gas
Qualità	Testato al 100%

Dettagli del prodotto

Marca:Guomat

Numero di parte produttore:2B4060

Garanzia del produttore:12 mesi

Materiale:Gomma+acciaio

Colore:Nero

Luogo di origine:Guangzhou, Cina

Certificazione:ISO/TS16949: 2009

Imballaggio:Imballaggio neutro

Qualità:Di alta qualità

Numeri di riferimento incrociati

Contitech: FD40-10
Contitech: FD 40-10
Contitech: FD 40-10 CL G1/8
Contitech: FD 40-10 C1 2682 001000
Contitech: FD 40-10 CL G1/8 M8
Contitech: FD 40-10 1/8 m8
Contitech Bellow: FD 40-10/FD 40 10/FD4010
Festo: EB-145-100/EB 145 100/EB145100

Dati tecnici

Altezza naturale: 145 mm
Il soffietto di gomma Diametro esterno naturale: 125 mm
Diametro della piastra di copertura: 90 mm
Foro d'aria: G1/8
Foro filettato: M81.25
Distanza centrale tra fori filettati e fori d'aria: 20 mm
Distanza centrale tra i fori filettati: 20mm

Tipi di molla d'aria

Tipo contorto singolo	Tipo doppio contorto	Tipo triplo contorto
FS 40-6 CI	FD 40-10 CI	Ft 330-29 CI
FS 50-5 CI	FD 70-13 CI	Ft 430-32 ci
FS 70-7 CI	FD 110-15 CI	Ft 530-32 ci
FS 100-10 CI	FD 120-17 CI	Ft 530-35 ci
FS 120-9 CI	FD 120-20 CI	Ft 960-34 CI
FS 120-10 CI	FD 200-19 CI	Ft 1330-35 CI
FS 120-12 CI	FD 200-22 CI
FS 200-10 CI	FD 200-25 CI
FS 330-11 CI	FD 330-22 CI
FS 330-14 CI	FD 330-30 CI
FS 530-11 CI	FD 530-22 CI
FS 530-14 CI	FD 530-30 CI
FS 960-12 CI	FD 530-35 CI
FS 1330-11 CI	FD 960-22 CI
	FD 1330-25 CI

Specifiche del thread di interfaccia comune

Designazione del filo	Tipo di filo	Nome standard	Scopo principale	Dimensione	Pece	Metodo di tenuta	Note e precauzioni
G1/2	Filo con pipa britannico	BSPP (parallelo)	Ingresso/uscita dell'aria	20.955mm	1,814 mm	O-ring o rondella (sigillo facciale)	Una delle porte più comuni per le connessioni pneumatiche. Richiede un connettore G1/2 a rilascio rapido o pneumatico.
G1/4	Filo con pipa britannico	BSPP (parallelo)	Ingresso/uscita dell'aria	13.157mm	1,337 mm	O-ring o rondella (sigillo facciale)	Comunemente usato per sensori di pressione, indicatori o linee più piccole. Richiede un connettore G1/4
3/8unc	Discussione unificata	UNC (grossolana)	Montaggio/fissaggio	9.525mm	1,058 mm	Non per la tenuta (fissaggio meccanico)	Questa non è una porta d'aria! Questo è un foro di montaggio per i bulloni per fissare i raccordi a molla o attaccare. Usa un bullone UNC da 3/8 ".
M8	Filo metrico	ISO Metric (standard grossolana)	Montaggio/fissaggio	8,0 mm	1,25 mm	Non per la tenuta (fissaggio meccanico)	Questa non è una porta d'aria! Utilizzato per il bullone. Comune su macchinari europei e asiatici. Usa un bullone M8. Controllare il grado (ad es. 8.8, 10.9).
M10	Filo metrico	ISO Metric (standard grossolana)	Montaggio/fissaggio	10,0 mm	1,5 mm	Non per la tenuta (fissaggio meccanico)	Questa non è una porta d'aria! Un foro di montaggio più grande per applicazioni di carico più elevate. Usa un bullone M10. Controllare il grado (ad es. 8.8, 10.9).
