16'X2 Doppia bobina di gomma Bellow W01-R58-4023 Firestone Air Spring Actuator

16''X2 Soffietto in Gomma a Doppia Voluta W01-R58-4023 Attuatore a Molla Pneumatica Firestone

Descrizione del Prodotto

Marca: GUOMAT

GUOMAT NO.: 16X2

Materiale: Gomma di Alta Qualità

Garanzia: 12 Mesi

Origine: Guangzhou, Cina
Forma: Tipo a Voluta
Tipo: Airbag Industriale in Gomma

Firestone Numero Soffietto: 16X2 / 16''X2

Codice Firestone: W01R584023 / W01 R58 4023 / W01-R58-4023

Codice Dunlop: SP1129 / SP 1129

Dati Tecnici

Diametro Esterno Naturale del Soffietto in Gomma: 430mm/17inch

Diametro Nominale: 184mm/7.2inch

Volute: 2

Altezza Minima: 77mm/3inch


Le molle pneumatiche a doppia voluta sono utilizzate nelle macchine da stampa

Applicazione principale: isolamento e smorzamento delle vibrazioni
Sfide: All'interno della macchina da stampa sono presenti un gran numero di parti rotanti e alternative ad alta velocità (rulli, ingranaggi, dispositivi di alimentazione della carta, rulli inchiostro/schiuma), oltre a vibrazioni trasmesse esternamente (vibrazioni del suolo, altre apparecchiature), che sono molto facili da generare vibrazioni. Queste vibrazioni possono causare gravi problemi di qualità come "barre di inchiostro" (ghosting), errori di registrazione, deformazione dei punti e ghosting.
Soluzione: Le molle pneumatiche a doppia voluta sono installate in parti chiave come unità di stampa, dispositivi di alimentazione della carta, dispositivi di raccolta della carta e dispositivi di essiccazione (di solito sotto la base o il telaio della macchina).

Vantaggi dell'installazione di molle pneumatiche
1. Frequenza naturale estremamente bassa: può isolare efficacemente le vibrazioni a media e alta frequenza e ridurre significativamente l'energia delle vibrazioni trasmessa all'unità di stampa e alla carta.
2. Eccellenti caratteristiche di smorzamento: l'aria stessa e la struttura interna forniscono un buon smorzamento, che può attenuare rapidamente le vibrazioni ed evitare l'amplificazione della risonanza.
3. Alta sensibilità: può anche rispondere a vibrazioni minime e fornire effetti di isolamento.
4. Proteggere le parti di precisione: ridurre l'impatto delle vibrazioni su cuscinetti, ingranaggi, motori e componenti elettronici, prolungare la durata e ridurre i costi di manutenzione e i tempi di inattività.

Livellamento e Controllo dell'Altezza della Macchina
Sfide: Le macchine da stampa (in particolare le grandi macchine multicolore) hanno requisiti estremamente elevati per il livello di installazione. L'assestamento delle fondamenta, le variazioni di carico (come la sostituzione dei rotoli di carta) e le variazioni di temperatura possono causare una leggera deformazione del telaio della macchina, influenzando il parallelismo dei rulli e l'uniformità della pressione di stampa.
Soluzione: Le molle pneumatiche a doppia voluta sono solitamente dotate di valvole di controllo dell'altezza o sistemi di controllo elettronici.

Vantaggi:
Livellamento automatico/manuale: Indipendentemente da come cambiano i carichi (rotoli di carta di pesi diversi, movimento dell'operatore), il sistema può regolare automaticamente o manualmente la pressione nell'airbag per mantenere il livello assoluto o l'altezza costante del telaio della macchina.
Compensare l'assestamento delle fondamenta: può compensare continuamente le lievi variazioni delle fondamenta durante l'uso a lungo termine.
Garantire il parallelismo dei rulli: l'accuratezza del livello è la base per garantire una pressione di stampa uniforme tra i rulli, che influisce direttamente sulla qualità di stampa (uniformità del colore dell'inchiostro, riproduzione dei punti).

Controllo della Pressione di Stampa
Sfida: La pressione tra i cilindri di stampa deve essere precisa, stabile e regolabile. Le regolazioni meccaniche tradizionali potrebbero non essere sufficientemente sensibili o suscettibili alle vibrazioni.
Soluzione: In alcune macchine da stampa di fascia alta o appositamente progettate, le molle pneumatiche vengono utilizzate direttamente per supportare i supporti dei cuscinetti del cilindro di stampa o del cilindro di gomma, o per controllare il meccanismo di pressione della frizione.

Vantaggi:
Pressione controllabile con precisione: Regolando la pressione dell'airbag, è possibile ottenere un controllo della pressione di stampa molto fine, uniforme e stabile.
Pressione di atterraggio/rilascio morbida: Ridurre l'impatto quando il cilindro entra in contatto e si separa, proteggendo la superficie del cilindro e i cuscinetti.
Compensazione dinamica: La pressione può essere regolata finemente durante il funzionamento per adattarsi a diversi spessori di carta o condizioni di stampa.

Rumore Ridotto
Vantaggi: Isolando efficacemente la trasmissione delle vibrazioni interne della macchina alle fondamenta e all'ambiente circostante, le molle pneumatiche riducono significativamente il livello di rumore complessivo del funzionamento della macchina da stampa e migliorano l'ambiente di lavoro.
Ridurre la manutenzione e migliorare l'affidabilità

Vantaggi:
Nessuna usura da attrito: A differenza delle molle metalliche o dei cuscinetti in gomma, non c'è contatto di attrito metallo-metallo all'interno della molla pneumatica e la parte principale soggetta a usura è l'airbag (che di solito ha una lunga durata).
Buona resistenza alla fatica: Gli airbag in gomma di alta qualità possono resistere a milioni di cicli di carico.
Autoprotezione: Anche se l'airbag si rompe accidentalmente, la macchina si assesterà solo lentamente, il che di solito non causa conseguenze catastrofiche (rispetto al guasto improvviso del supporto idraulico).
Design semplificato: Può sostituire complessi meccanismi di livellamento a leva o collegamento.

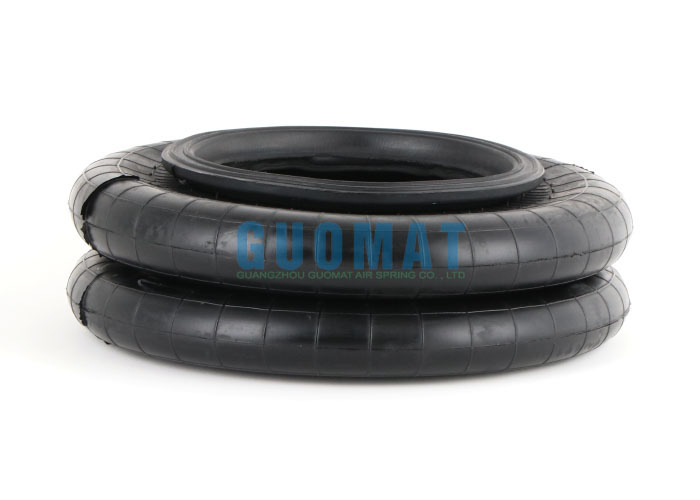

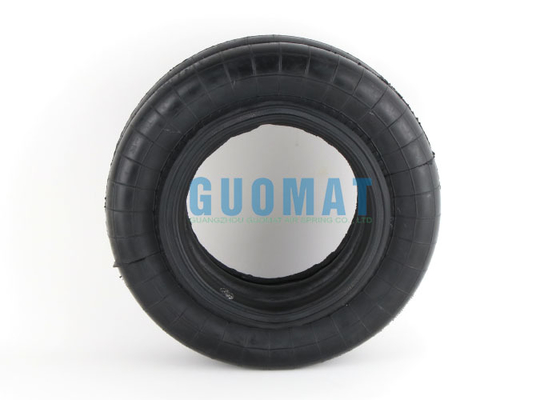

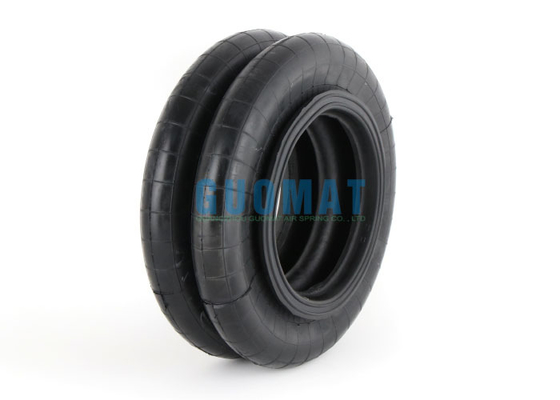

L'immagine correlata di GUOMAT 16X2 Air Rubber
