Molla pneumatica FD120-17 Contitech Bball W01-M58-6353 Firestone Industrial Air Spring

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	2B120-17

Termini di pagamento e spedizione:

Quantità di ordine minimo:	6PCS
Prezzo:	$59.9-69.9/pc
Imballaggi particolari:	Scatola di cartone forte o secondo le esigenze dei clienti
Tempi di consegna:	2-8 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Molla pneumatica a doppia spirale	Materiale di molla:	Gomma
Tipo:	Riempito di gas	Imballaggio:	Imballaggio neutro
Pietra di fuoco:	W01-M58-6353	Contitech:	FD 120-17
Airkraft:	2B-181/13054	Colore:	Nero
Evidenziare:	Molla pneumatica di FD120-17 Contitech , Contitech Air Spring Bball

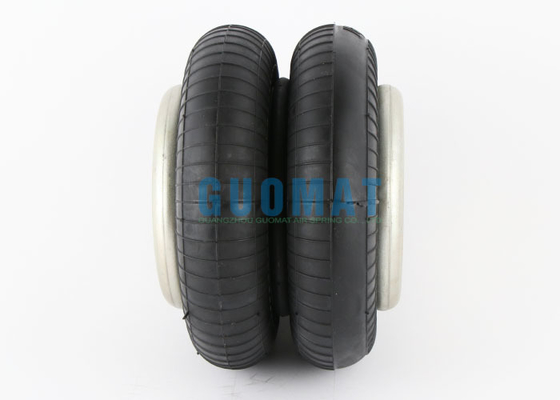

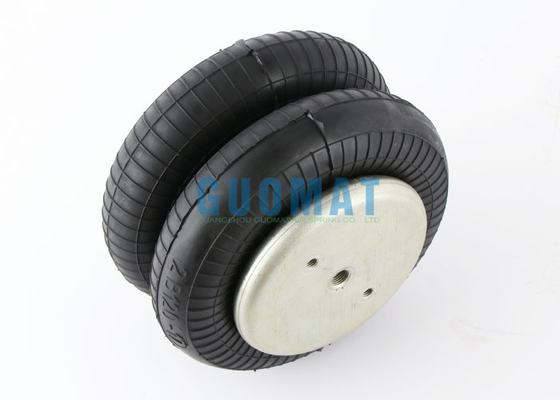

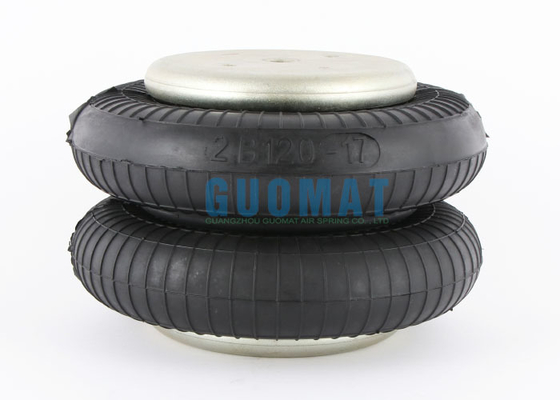

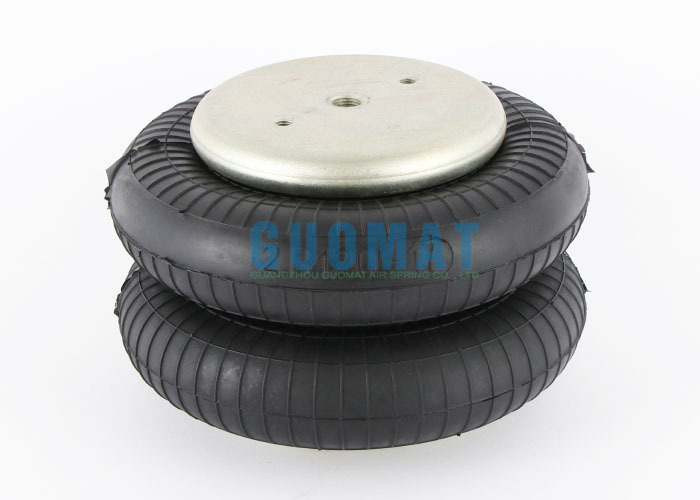

FD120-17 Contitech Molla Pneumatica Bball W01-M58-6353 Firestone Molla Pneumatica Industriale

Descrizione del Prodotto

Nome Articolo: Molla Pneumatica Industriale

Marca: GUOMAT

Modello: 2B120-17

Convoluzioni: 2

Colore: Nero

Garanzia: 1 Anno

Materiale: Gomma e Acciaio

Numeri OE Correlati

Contitech	FD 120-17	Contitech	FD120-17
Firestone	W01-M58-6353	Firestone	Style 26
Airkraft	113054	Airkraft	2B-181

W01M586353,W01 M58 6353,W01-M58-6353,WO1M586353,WO1 M58 6353,WO1 M58 6353

FD120-17,FD 120-17,FD120 17,FD12017,FD120-17 CI G1/4,113054,2B-181

Parametri Tecnici del Prodotto

Diametro Piastra Superiore: 132mm

Diametro Piastra Inferiore: 135mm

Foro Filettato Distanza Centrale: 70mm

Distanza Foro Gas Tra Dadi: 35mm

Tipo Foro Gas: G1/4

Foro Filettato: 2 X M8X1.25

Diametro Esterno Massimo Soffietto in Gomma: 215mm

Altezza Massima: 230mm

Altezza Minima: 75mm

Corsa: 155mm

Numero Stile Firestone: Style 26

Numero di Assemblaggio: W01-M58-6353 / W01 M58 6353 / W01M586353

Dadi ciechi, 1/4BSP

Numero di Assemblaggio: W01-M58-6387 / W01 M58 6387 / W01M586387

Dadi ciechi, 3/4BSP

Numero di Assemblaggio: W01-M58-6988 / W01 M58 6988 / W01M586988

Anelli di tenuta in acciaio svasati, bulloni da 40mm, dadi, rondelle

Numero di Assemblaggio: W01-358-0142 / W01 358 0142 / W013580142

Solo Soffietto in Gomma

Caratteristiche Dinamiche a 205 mm di Altezza di Progetto
(Richiesto solo per la progettazione dell'isolatore Airmount)

Pressione Manometrica (Bar)	Carico (kN)	Rigidità della Molla (kN/m)	Frequenza Naturale Hz
3	3.74	59	1.99
4	5.15	76	1.92
5	6.52	93	1.88
6	8.03	109	1.83
7	9.41	124	1.81

Tabella delle Forze

Altezza di Assemblaggio (mm)	Volume@7bar (cu cm)	Area EFF @7 Bar (cm/sq)	Forza kN
Altezza di Assemblaggio (mm)	Volume@7bar (cu cm)	Area EFF @7 Bar (cm/sq)	@3BAR	@4BAR	@5BAR	@6BAR	@7BAR
220	4202	118	3.19	4.44	5.66	7.06	8.29
200	3918	139	3.90	5.35	6.75	8.32	9.73
180	3594	157	4.51	6.12	7.70	9.43	11.00
160	3233	174	5.08	6.82	8.57	10.46	12.20
140	2840	191	5.60	7.48	9.40	11.46	13.35
120	2434	206	6.05	8.09	10.16	12.36	14.38
100	2007	8.63	6.42	8.63	10.81	13.11	15.25
80	1564	228	6.76	9.08	11.34	13.72	15.94
