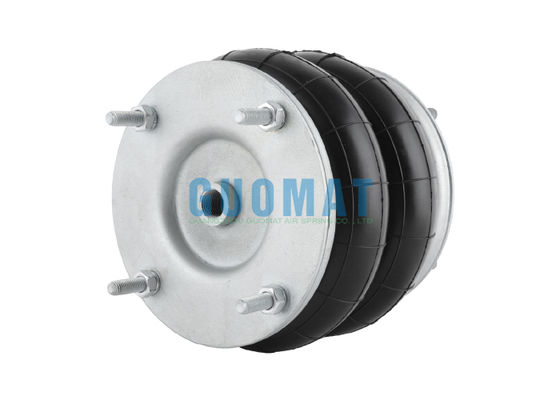

FD 614-26 Contitech Soffietto pneumatico flangiato 14"1/2x2 in gomma per macchina per la fabbricazione di cartoni

FD 614-26 Contitech Flange Air Spring 14"1/2x2 Rubber Air Bellow per la macchina per la fabbricazione di cartoni

Informazioni sul prodotto

Marca: GUOMAT

Nome dell'articolo: GUOMAT Doppia molla ad aria avvolgente

Numero di modello: 14.5X2

Garanzia: 1 anno

Materiale: gomma+alluminio

Firestone W01R584064

Contitech: FD 614-26 DS

Norgren M/31142

Dunlop: SP1556

MOQ: 6pcs

Imballaggio: imballaggio in cartone

Numeri OEM

Dati tecnici

Altezza di progetto: 250 mm
Altezza massima: 340 mm
Altezza minima: 75 mm
Diametro della copertura: 310 mm
Filtro a vite: M10
Distanza centrale tra i fili di vite: 282,5 mm
Diametro esterno massimo: 400 mm

Le molle ad aria a flangia sono utilizzate nella macchina per la fabbricazione di cartoni

1Principali scenari di applicazione

(1) Unità di taglio a stampo
Funzione: durante il taglio a stampo del cartone si generano forti urti e vibrazioni.

Applicazione: le molle ad aria della flangia sono installate sotto la matrice di taglio come elemento tampone per assorbire la forza di impatto, ridurre le vibrazioni dell'attrezzatura e proteggere strumenti e cuscinetti di precisione.

Vantaggi: rispetto alle molle metalliche, l'ammortizzazione delle molle ad aria è regolabile e può soddisfare le esigenze di taglio a stampo di cartoni di spessori diversi.

(2) Sistema di alimentazione e trasporto
Funzione: quando si alimenta la carta ad alta velocità, è necessario mantenere il cartone trasportato senza intoppi per evitare blocchi o disallineamenti.

Applicazione: le molle ad aria a flangia sono utilizzate per sostenere nastri trasportatori o supporti a rulli, regolare l'altezza attraverso la pressione dell'aria, compensare le tolleranze meccaniche,e assicurare il trasporto agevole del cartone.

Vantaggi: rapida risposta dinamica e riduzione della deviazione del cartone causata dalle vibrazioni.

(3) Unità di piegatura e incollaggio
Funzione: il meccanismo di piegatura deve controllare con precisione la pressione per evitare la frantumazione del cartone.

Applicazione: le molle a aria forniscono una forza di supporto controllabile, bilanciano la pressione del braccio pieghevole e si adattano a diversi spessori di cartone (come carta ondulata o cartone).

Vantaggi: regolabile la pressione dell'aria per evitare danni ai materiali causati dalla sovrapressione.

(4) Stagliatore
Funzione: i cartoni finiti devono essere abbassati lentamente e a prova di urti quando vengono impilati.

Applicazione: le molle a aria a flangia sono installate sotto la piattaforma di impilazione per assorbire l'impatto dei cartoni in caduta, ridurre il rumore e la stanchezza strutturale.

Vantaggi: prolungare la durata dell'apparecchiatura e ridurre i costi di manutenzione.

2Vantaggi delle molle ad aria a flangia
Controllo di altezza preciso: mediante regolazione della pressione dell'aria, può adattarsi a diversi spessori di cartone o requisiti di processo.

Assorbimento degli urti e riduzione del rumore: riduzione delle vibrazioni durante il funzionamento ad alta velocità e miglioramento della stabilità dell'apparecchiatura (soprattutto importante per macchine di taglio a stampo ad alta precisione).

Lunga durata: non presenta problemi di stanchezza del metallo, resistenza all'usura e alla corrosione, adatta per ambienti umidi o polverosi nelle fabbriche di cartone.

Facile manutenzione: progettazione modulare, facile sostituzione e tempi di fermo ridotti.

3. Raccomandazioni di selezione
Requisiti di carico: selezionare la capacità di carico della molla in base al carico statico/dinamico della parte di supporto (si deve considerare il peso del cartone + la forza di inerzia meccanica).

Spazio di installazione: la progettazione della flangia è adatta per spazi compatti e la distanza tra i fori del bullone e la corsa devono essere confermate per corrispondere alla struttura dell'apparecchiatura.

Adattabilità all'ambiente: se l'ambiente è polveroso, si raccomanda di scegliere un modello di copertura della polvere (come la protezione da folio di gomma).

4Casi tipici
Linea di produzione di cartone ondulato: utilizzare molle ad aria nelle macchine di taglio a stampo e nelle impilatrici per ridurre l'impatto delle vibrazioni sull'accuratezza della registrazione di stampa.

Macchina di taglio a stampo: utilizzare molle ad aria a flangia per sostenere la piattaforma utensile per migliorare la consistenza del taglio.

Immagine per 14,5X2 Flange Air Spring
