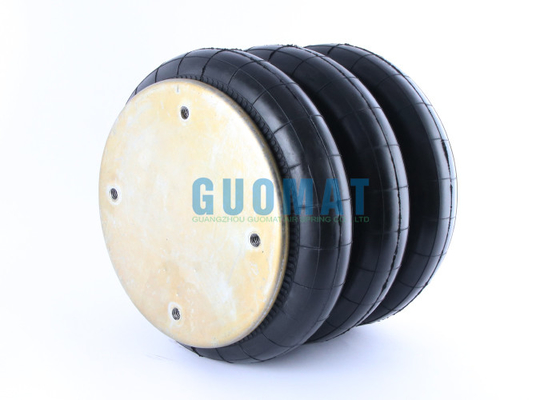

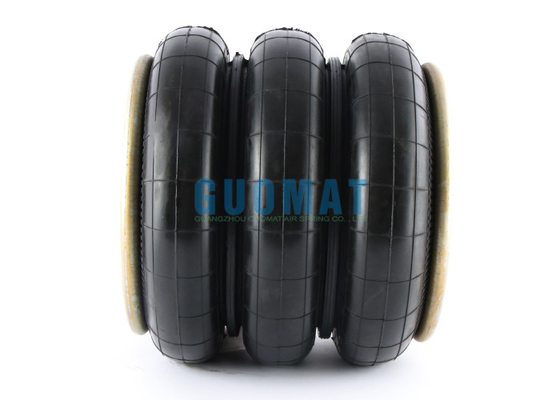

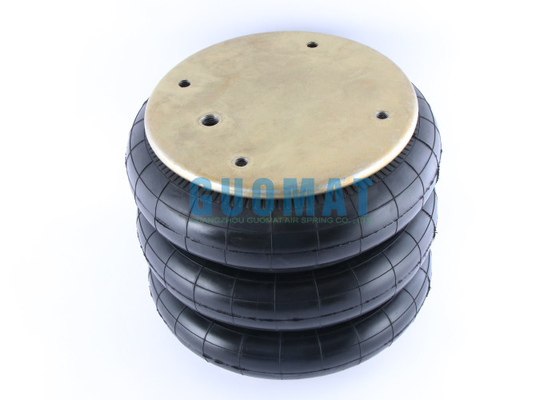

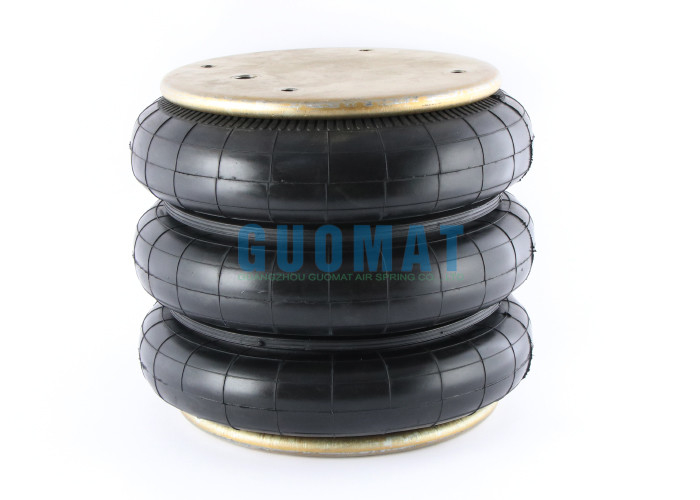

W01-358-7845 Molla pneumatica in gomma a soffietto singolo FT530-35 521 Contitech Air Springs Shock

W01-358-7845 Molla pneumatica in gomma convoluta singola FT530-35 521 Contitech Air Springs Shock


Descrizione del prodotto

La molla pneumatica industriale è un dispositivo che utilizza aria compressa come mezzo elastico. Viene utilizzata principalmente in apparecchiature o sistemi industriali per fornire supporto controllabile, assorbimento degli urti, isolamento dalle vibrazioni, regolazione dell'altezza o funzioni di bilanciamento del carico.

Articolo: Molla pneumatica industriale

Marca: GUOMAT

Modello n.: 3B7845

Convoluzioni: 3

Garanzia: 12 mesi

Materiale: Gomma + Acciaio

Codice Contitech: FT530-35 521

Codice Contitech: FT 530-35 521

Codice Contitech: FT530-35521

Codice Contitech: FT 530-35 521

Codice soffietto Contitech: FT 530-35

Codice Firestone: W01-358-7845

Codice Firestone: W01 358 7845

Codice Firestone: W013587845

Codice soffietto Firestone: 333

Codice Goodyear: 3B14-450

Goodyear Codice soffietto: 556-33-8-335

Codice FleetPride: AS7845

Codice Taurus: 6335

triangle Codice: AS-4521

TRP Codice: AS78450

Codice Automann : SP3B32RA-7845

Dati tecnici

❶Dado / Dado cieco
Foro filettato piastra superiore: 4x3/8-16UNC
Foro filettato Distanza centrale della piastra superiore: 6,25''
Piastra inferiore Foro filettato: 4x3/8-16UNC
Foro filettato Distanza centrale della piastra inferiore: 6,25''

❷ Foro gas / Ingresso aria / Raccordo aria
Foro gas / Ingresso aria: 1/4NPTF
Distanza centrale tra ingresso aria e dado: 3,13''

❸ Piastra
Diametro piastra superiore: 11,31 mm
Diametro piastra inferiore: 11,31 mm

❹Soffietto in gomma
Diametro MAX soffietto in gomma: 15,9''
La corsa di lavoro: MAX 20,1'' a MIN 4,0''
Altezza massima: 20,1''
Altezza minima: 4,0''

❺ Tampone / Blocco tampone
Senza blocco tampone

Le molle pneumatiche sono airbag flessibili realizzati in gomma e rinforzo in corda (a volte con pistoni o tamburi all'interno). Quando l'aria compressa viene aggiunta all'airbag, la pressione dell'aria espande l'airbag, generando una forza di supporto verso l'alto. Regolando la pressione dell'aria nell'airbag, è possibile controllare con precisione l'altezza di supporto, la capacità di carico e la rigidità (morbidezza e durezza).

Rispetto alle tradizionali molle in acciaio, i principali vantaggi delle molle pneumatiche industriali sono la loro regolabilità, le eccellenti prestazioni di isolamento dalle vibrazioni (filtrando efficacemente le vibrazioni ad alta frequenza), la bassa frequenza naturale (buon effetto di isolamento sulle vibrazioni a bassa frequenza) e l'elevata capacità di carico. Sono ampiamente utilizzate in vari scenari industriali, come:

Assorbimento degli urti dei macchinari industriali: isolare le vibrazioni generate da presse, macchine per lo stampaggio a iniezione, macchine utensili CNC, macchine da stampa, ecc., proteggere le apparecchiature e le fondamenta e migliorare l'ambiente di lavoro.

Isolamento dalle vibrazioni delle apparecchiature di precisione: supportare e isolare apparecchiature di misurazione di precisione, apparecchiature per la produzione di semiconduttori, piattaforme ottiche, ecc. per impedire che le vibrazioni ambientali interferiscano con la loro precisione.

Sospensione dei veicoli: i sistemi di sospensione utilizzati in camion, autobus, veicoli ferroviari e veicoli speciali offrono una guida fluida e un bilanciamento del carico (ad esempio, mantenendo costante l'altezza della carrozzeria del veicolo).

Livellamento della piattaforma e controllo dell'altezza: per piattaforme, banchi da lavoro o basi di apparecchiature che richiedono un livellamento preciso o una regolazione automatica dell'altezza in base al carico.

Bilanciamento del carico: in applicazioni come meccanismi di sollevamento e utensili per linee di assemblaggio, bilanciare il peso del carico rende l'operazione più facile e meno faticosa.

In sintesi, le molle pneumatiche industriali sono elementi di supporto flessibili e ammortizzanti che consentono di ottenere cambiamenti controllabili in altezza, capacità di carico e rigidità regolando la pressione dell'aria compressa. Con la sua eccellente regolabilità e le prestazioni di isolamento dalle vibrazioni, è diventato un componente chiave nelle moderne apparecchiature industriali per migliorare la stabilità, la precisione e l'affidabilità.
