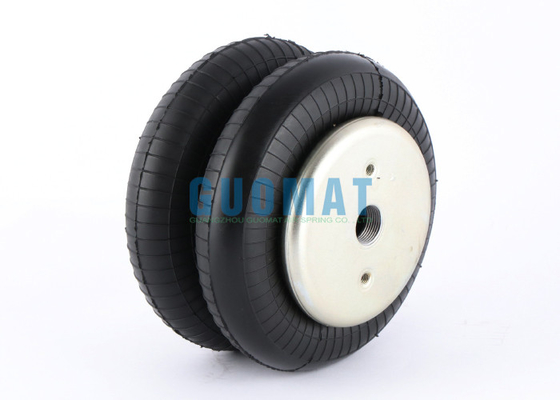

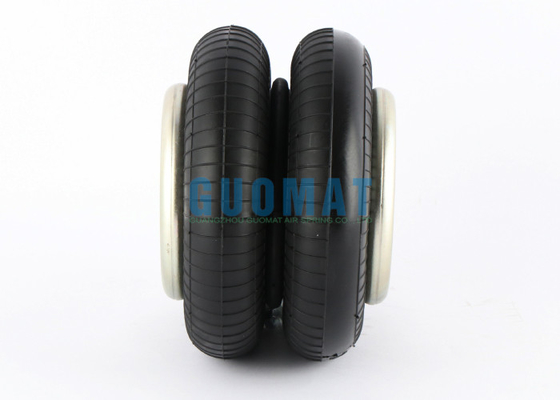

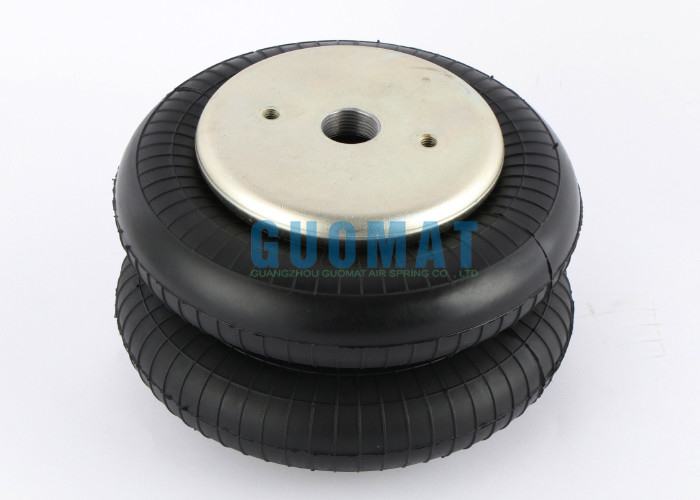

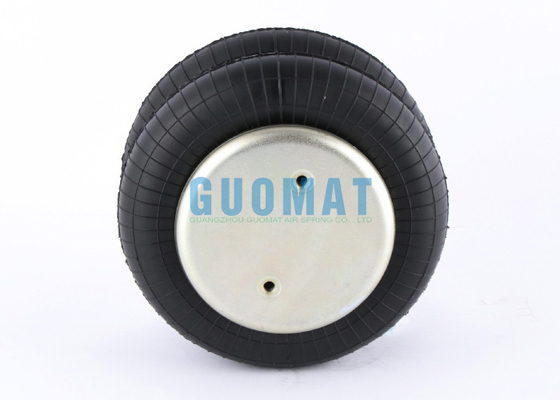

FD120-17 Contitech Molla di assistenza 2B-181 Airkraft Molla pneumatica in gomma a doppia convoluzione

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	2B12017

Termini di pagamento e spedizione:

Quantità di ordine minimo:	6PCS
Prezzo:	$59.9-69.9/pc
Imballaggi particolari:	Scatola di cartone forte o secondo le esigenze dei clienti
Tempi di consegna:	2-8 giorni lavorativi
Termini di pagamento:	T/T, Western Union, L/C
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Nome dell' articolo:	Molla pneumatica industriale	Materiale:	Muggito di gomma e copertura di alluminio
Garanzia:	Garanzia di 1 anno	Tipo di molla:	Riempito d'aria
Convoluzioni:	2	Contitech:	FD 120-17 CI G3/4
Colore:	Nero	Applicazione:	Macchina freno a frizione a rulli
Evidenziare:	Doppia molla pneumatica di gomma complicata , Molla pneumatica di assistenza in gomma , Molla pneumatica in gomma B-181 Airkraft

FD120-17 Contitech Helper Spring 2B-181Airkraft Doppia molla di gomma ad aria

Descrizione del prodotto

Articolo	Valore
Modello N.O.	2B12017
Tipo	Sorgente d'aria
Garanzia	12 mesi
Colore	Nero
Luogo di origine	Guangzhou, Cina
Certificazione	ISO/TS16949:2009
Materiale	Gomma+acciaio
Imballaggio	Imballaggio neutro
MOQ	1 pz.
Qualità	Di alta qualità
Applicazione	Macchine per freni a attrito a rulli

Numeri OEM

Numero di parte Contitech: FD120-17

Numero della parte Contitech: FD 120-17

Numero di parte Contitech: FD120-17 CI

Contitech Numero di parte: FD 120-17 CI

Numero di parte Contitech: FD120-17 CI G3/4

Contitech Numero della parte: FD 120-17 CI G3/4

Numero di parte Contitech: FD120-17 CI G3/4 M8

Numero della parte Contitech: FD 120-17 CI G3/4 M8

Numero di parte Airkraft: 113053

Numero della parte Airkraft: 2B-181

2B12017 Dati tecnici della molla a doppio avvolgimento

Il diametro del coperchio superiore è di 135 mm, le specifiche dei fori a filo sono 2pcsxM8x1.25, la distanza centrale tra i due fori a filo è di 70 mm, e la specifica del foro di aria è G3/4

Il diametro del coperchio inferiore è di 135 mm, le specifiche dei fori a filo sono 2pcsxM8x1.25, e la distanza centrale tra i due fori a filo è di 70 mm

L'altezza naturale è di 167 mm, l'altezza massima è di 230 mm, l'altezza minima è di 75 mm e la corsa è di 155 mm

Il diametro esterno massimo è di 215 mm

Isolamento dalle vibrazioni valori delle caratteristiche dinamiche
Altezza di progettazione H: raccomandato 7,48 pollici, minimo 6,89 pollici

Pressione P [psi]	40	60	80	100	120	Volume V [I]
Forza (carico) [lbf]	778	1210	1640	2060	2460	232
Rate di molla [lbf/in.]	311	492	673	854	1040
Frequenza naturale [Hz]	2.1	2.0	2.0	2.0	2.0

Applicazione pneumatica valori delle caratteristiche statiche
Forza F [lbf]

Pressione P [psi]		40	60	80	100	120	Volume V [I]
Altezza H [in.]	8.0	681	1070	1440	1820	2180	240
	7.0	885	1340	1790	2260	2710	220
	6.0	1070	1580	2110	2650	3170	200
	5.0	1210	1790	2390	3000	3570	170
	4.0	1330	1970	2640	3310	3910	140
	3.0	1420	2120	2840	3560	4160	120
