1B5-520 Dispositivi a nastro trasportatore di gomma a sfera singola a gonfiaggio 579-912-52

1B5-520 Dispositivi a nastro trasportatore di gomma a sfera singola a gonfiaggio 579-912-52

Informazioni sul prodotto

GUOMAT Numero 1B5520

Numero Goodyear 1B 5-520

Numero Goodyear 1B5 520

Numero Goodyear 579-912-520

Numero Goodyear 579 912 520

Numero Goodyear 579912520

Enidine Inc. YI-1B5-520

Enidine Inc.

Enidine Inc. YI1B5520

Dati tecnici

Placca di copertura superiore

Diametro della piastra di copertura superiore: 3,4'

Fitture per aria: 1/4" o 3/4"

con filettaturaole: 3/8'-16 UNC-2BX5/8' profondo

Distanza centrale tra i fori filettati: 1,75'

Piastra di copertura inferiore

Diametro della piastra di copertura inferiore: 3,4'

Foratura a filo: 3/8'-16 UNC-2BX5/8' profondo

Distanza centrale tra i fori filettati: 1,75'

Fabbricazione a partire da semi di legno

Diametro esterno massimo del soffio di gomma: 6,5'

Altezza massima: 5,8'

Altezza minima: 1,8'

Altezza compressa: 4'

Distanza di carico (ISOLATORE): 190-1500 lb

Intervallo di altezza progettato(ISOLATORE): 3,5-5,0 in

Corso utile (ACTUATORE): 3,0 in

Peso dell'assemblaggio:

Forza di compressione a 0 PSIG (APPROS): 40 lb

Altezza nominale in piedi a 0 PSIG: 4,3 pollici

Applicazione delle sorgenti d'aria industriali nelle attrezzature a nastro trasportatore

Scenari di applicazione:
L'apparecchiatura a nastro trasportatore vibra spesso a causa dell'impatto del materiale, della vibrazione del motore o della trasmissione meccanica durante il funzionamento, in particolare in scenari di trasporto ad alta velocità, con carico pesante o a lunga distanza.

Soluzione: installare molle d'aria nei punti di supporto dell'apparecchiatura (come dispositivi di azionamento, supporti o cornici) per assorbire le vibrazioni utilizzando le loro caratteristiche di compressibilità e ammortizzazione.

Effetto: riduce la stanchezza strutturale dell'apparecchiatura, riduce il rumore e protegge i componenti chiave come nastri trasportatori e cuscinetti.

Casi di applicazione tipici

Cinture trasportatrici a lunga distanza nelle miniere:
Le molle ad aria sono utilizzate al rullo motore e al rullo di reindirizzamento per alleviare la forza di impatto durante l'avvio-arresto e prevenire la rottura della cintura.

Linee di stoccaggio e di smistamento automatizzate:
L'altezza del nastro trasportatore è regolata da molle d'aria per soddisfare le esigenze delle diverse stazioni di smistamento.

Convogliatori di materiali pesanti:
Equilibrare dinamicamente il carico per evitare deformazioni strutturali causate da una distribuzione non uniforme del materiale.

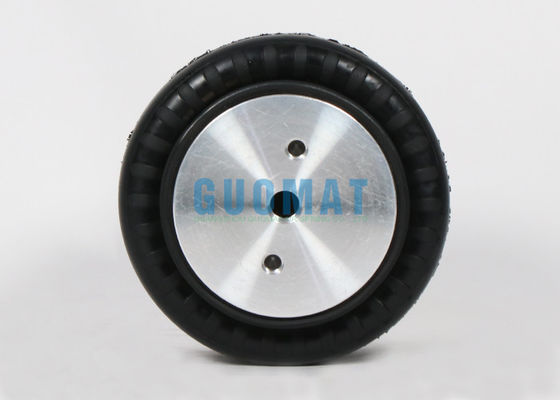

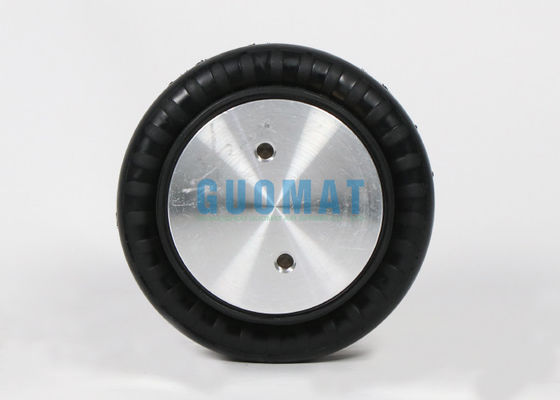

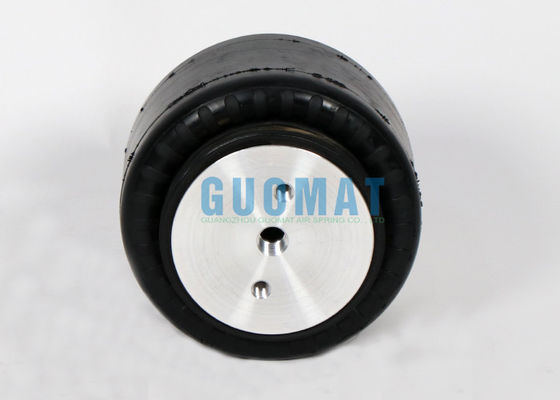

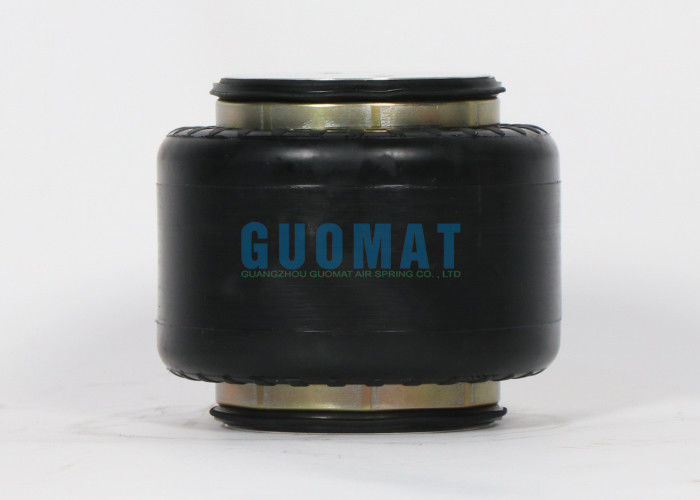

Immagini del prodotto
