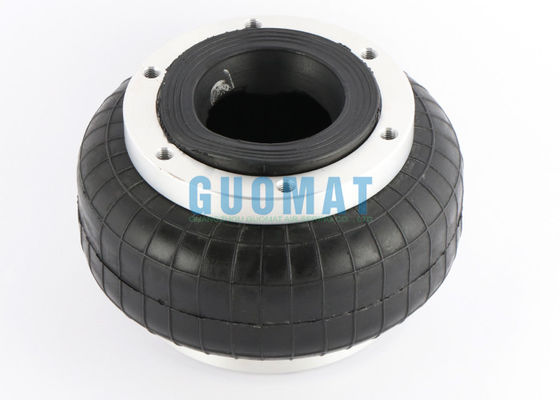

Airbag in gomma con anello di flangia

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	1H5082

Termini di pagamento e spedizione:

Quantità di ordine minimo:	6PCS
Prezzo:	$79.9-89.9/pc
Imballaggi particolari:	Scatola di cartone forte o secondo le esigenze dei clienti
Tempi di consegna:	2-8 giorni lavorativi
Termini di pagamento:	T/T, Western Union, L/C
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

tipo:	Molla pneumatica della flangia	garanzia:	12 mesi
Materiale:	Gomma + acciaio	Imballaggio:	cartone/paletta
Anello della flangia:	Con	Croce:	TORPRESS 110
Campione:	Disponibile	- Non lo so.:	M8
Evidenziare:	88820 Primavera d'aria industriale , 88540 Primavera d'aria industriale , Anello di flangia molla d'aria industriale

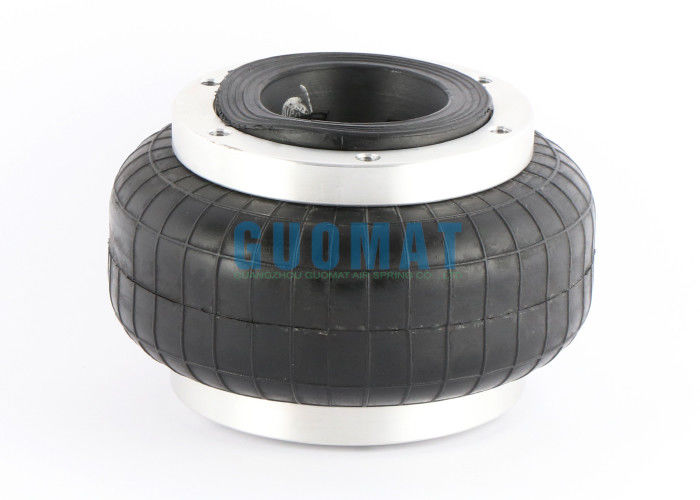

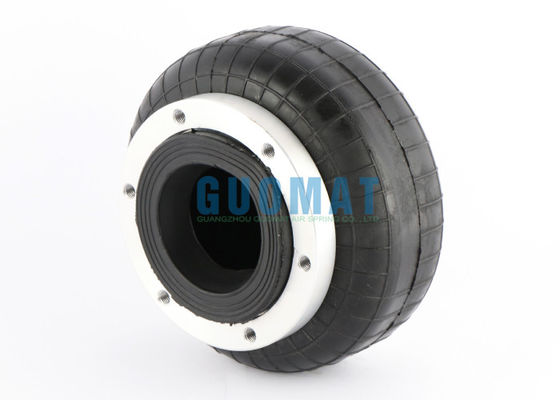

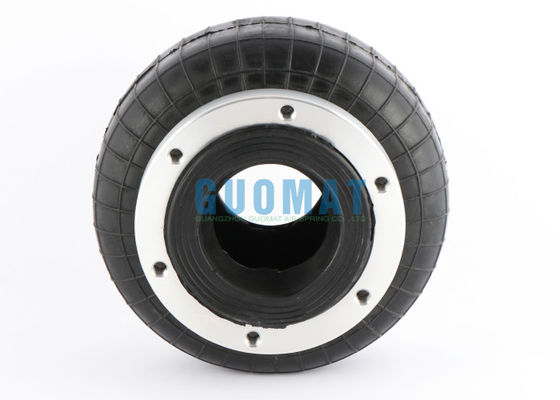

Airbag in gomma con anello di flangia

Descrizione del prodotto

Descrizione	Sorgenti industriali ad aria singola
Parte n.	1H5082
Materiale	Anello di gomma e acciaio
Garanzia	1 anno
Convolto	Un singolo, 1/
Applicazione	Per macchine industriali
Vattone della piastra superiore	6 pezzi x M8 x 1.25
Fusoliera di fondo	6 pezzi x M8 x 1.25
Flanco	Con
Altezza	120 mm
Diametro di un tubo di gomma	180 mm

Come installare le sorgenti d'aria industriali per i filtri
1. Posizionamento e fissaggio
Segna il punto di installazione: in base ai disegni di progetto o alla posizione originale dell'ammortizzatore, segna il punto di installazione della molla d'aria sulla base dello schermatore e sulla piattaforma di base.
Installare il supporto: se è necessario un supporto, fissare prima il supporto al supporto dello schermatore (assicurarsi che sia a livello, utilizzare un supporto per verificare).
Fissare la flangia inferiore o i bulloni della molla d'aria alla supporto o alla piattaforma di base e non serrarla completamente.

2Collegare la molla d'aria.
Fissazione meccanica: collegare la parte superiore della molla d'aria alla base dello screener e assicurarsi che i bulloni siano stretti simmetricamente e uniformemente per evitare carichi eccentrici.Utilizzare le rondelle anti-sbloccamento per evitare che le vibrazioni causino lo scioglimento dei bulloni.

Collegamento della linea d'aria: collegare il tubo d'aria all'ingresso dell'aria della molla d'aria e assicurarsi che la giunzione sia sigillata (può essere utilizzato nastro adesivo o colla a filo).
Installare una valvola di regolazione della pressione e un manometro sulla condotta d'aria per facilitare la successiva regolazione della pressione.

3Inflazione e prove preliminari
Inflazione lenta: avviare la pompa d'aria e gonfiare gradualmente la molla d'aria al 50% della pressione di progetto..
Regolare la posizione della molla d'aria, assicurarsi che la base del filtro sia piana e quindi stringere completamente tutti i bulloni.

Regolazione della pressione: gonfiare alla pressione di lavoro nominale (si rimanda ai parametri del costruttore) e verificare che il filtro sia piatto e stabile.

4. Debug finale
Prova senza carico: avviare lo screener e osservare l'ampiezza di vibrazione e la risposta della molla d'aria.

Prova di carico: aggiungere materiale per il funzionamento, verificare se la compressione/rimbalzo della molla d'aria è regolare e la pressione stabile.

Regolare la pressione: regolare la pressione dell'aria in base alla situazione di vibrazione per garantire il miglior effetto di assorbimento degli urti (una pressione troppo elevata ridurrà l'assorbimento degli urti,e una pressione troppo bassa può causare un supporto insufficiente).

Primavera d'aria con una sola convoluzione con anello di flange

Modello	Codice standard	Codice ad alta temperatura	Connessione	Dose massima	Min.Altezza	Altezza massima	Altezza statica	Effetto.Area	Cap. Dan.	Frequenza	Rigidità daN/mm
16	93029	93086	P1	153	46	91	70	86	600	250	21
131	94047	---	P1	165	50	110	95	95	665	185	14.5
110	93113	93114	P1	210	51	151	101	180	1260	154	18.8
	88540	93079	F1	210	45	145	95	180	1260	154	18.8
	88820	89023	F1	210	45	145	95	180	1260	154	18.8
116	93027	---	P1	231	46	152	100	180	1260	165	20.5
19	94016	95015	P2	325	51	151	127	450	3150	158	41.5
19	94014	---	F2	325	43	143	127	450	3150	158	41.5
