Sorgenti d'aria industriali personalizzati 3B12017SC Suspensione ad aria di gomma per pick-up

Sorgenti d'aria industriali personalizzati 3B12017SC Suspensione ad aria di gomma per pick-up

Dettagli del prodotto

GUOMAT 3B12017SC Dati tecnici della molla d'aria

Diametro del coperchio superiore: 157 mm
Air hole: G1/2
Distanza centrale tra i fori a filo: 137,5 mm
Distanza centrale tra i fori di fissaggio: 70 mm
Diametro esterno massimo: 177,01 mm
Diametro interno: 88,6 mm
Altezza di progetto: 250 mmX2=500 mm

Come personalizzare le sorgenti d'aria industriali
La personalizzazione delle molle d'aria industriali richiede una considerazione completa degli scenari di applicazione, dei requisiti di carico, delle condizioni ambientali e delle restrizioni di installazione.Di seguito sono riportati dettagliati i passaggi di personalizzazione e le precauzioni:

1. Chiarire i parametri richiesti
Requisiti di carico: determinare i carichi di lavoro massimi e minimi (ad esempio carichi statici, carichi di impatto dinamici).

Intervallo di tratto: tratto di compressione e di estensione richiesti (ad esempio ±50 mm).

Restrizioni dimensionali: spazio di installazione (diametro, altezza, metodo di connessione come filo o flange).

Pressione di lavoro: di solito 0,3 - 1,0 MPa, che deve corrispondere alla fonte d'aria.

Condizioni ambientali: intervallo di temperatura (da -30°C a +80°C), corrosività (acqua salata, sostanze chimiche), polvere o vibrazioni, ecc.

2. Scegliere il tipo e la struttura
Diaframma contro pistone:

Diaframma: adatto per l'isolamento dalle vibrazioni ad alta frequenza (come le apparecchiature di precisione).

Pistole: colpo lungo, carico elevato (come per le macchine utensili da stampaggio).

Funzioni aggiuntive: se sono necessari sensori integrati (pressione, spostamento), regolazione automatica del livellamento o dell'ammortizzazione.

3. Personalizzazione del materiale
Materiale dell'airbag:

Standard: gomma a più strati + cavo (NBR o gomma al cloroprene).

Ambiente speciale: gomma di silicone per la resistenza alle alte temperature, fluoro gomma per la resistenza agli oli, EPDM per l'ambiente corrosivo.

Copertura finale e pistone: lega di alluminio (leggero), acciaio inossidabile (resistenza alla corrosione) o acciaio galvanizzato (economico).

4. Ottimizzazione delle prestazioni
Regolazione della rigidità: attraverso la forma dell'airbag (come l'arco iperbolico) o un'ulteriore regolazione della camera d'aria.

Progettazione dell'ammortizzatore: aggiungere fori per l'acceleratore o ammortizzatori esterni per controllare l'attenuazione delle vibrazioni.

Risposta a frequenza: ottimizzare la rigidità degli airbag per le vibrazioni ad alta frequenza (come i ventilatori).

GUOMAT Vantaggi della molla d'aria

Gli attuatori in gomma, rispetto ai prodotti tradizionali (attuatori rigidi, molle...) offrono numerosi vantaggi quali:

• Flessibilità (senza problemi di angolo o di allineamento)
• Compattezza
• Rapporto potenza/prezzo
• Nessuna manutenzione o lubrificazione richiesta
• Durabilità
• Affidabilità
• Resistenza a condizioni aggressive o calde

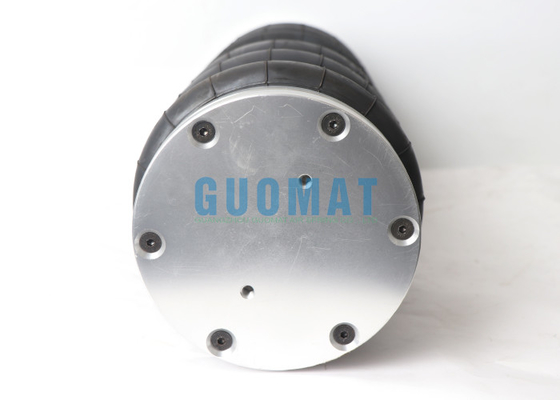

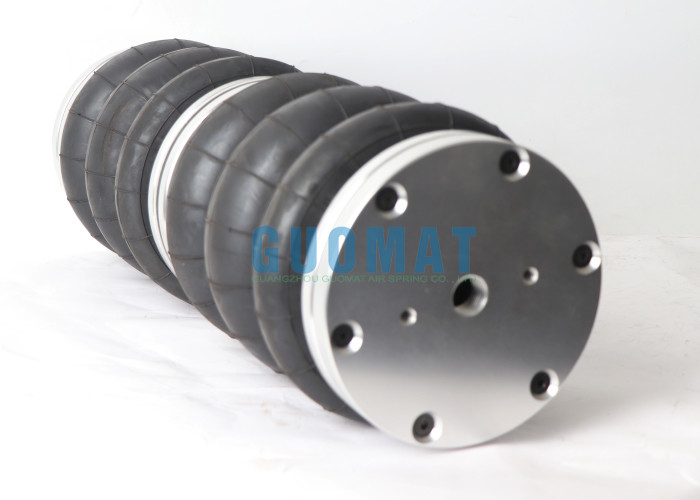

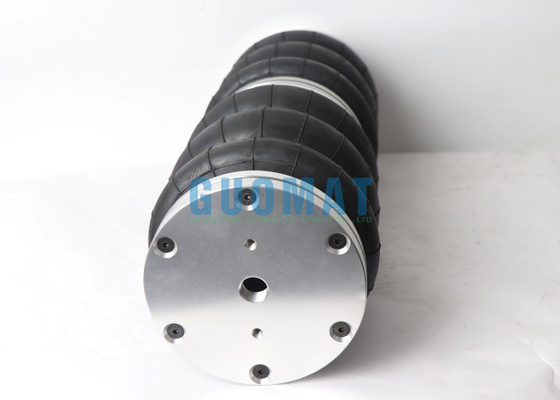

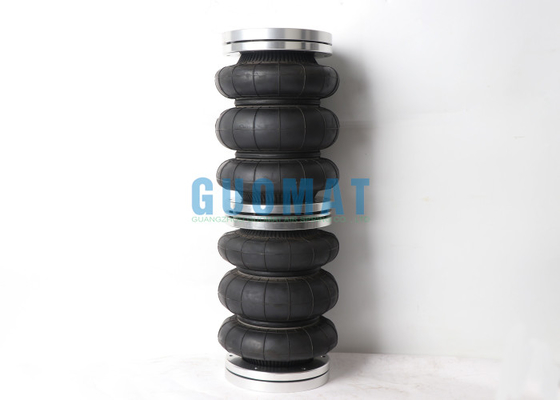

Immagini del prodotto
