4 1/2"x1 Copertura in alluminio Air Spring FS 44-5 Contitech Rubber Air Actuator Industrial Air Bags

4 1/2"x1 Copertura in alluminio Air Spring FS 44-5 Contitech Rubber Air Actuator Industrial Air Bags

Descrizione del prodotto

Produttore: GUOMAT

Parte n. 1B4.5X1P

Contitech Numero di parte: FS44-5

Numero di parte Contitech: FS 44-5

Numero di parte Contitech: FS44-5 DI

Numero della parte Contitech: FS 44-5 DI

Contitech Numero di parte: FS44-5 DI G3/8

Numero di parte Contitech: FS 44-5 DI G3/8

Contitech Numero di parte: FS44-5 DI G3/8 M6

Contitech Numero di parte: FS 44-5 DI G3/8 M6

Numero della parte Firestone: W01-R58-4050

Numero della parte Firestone: W01 R58 4050

Numero della parte Firestone: W01R584050

Dati tecnici

I rivestimenti superiore e inferiore della molla d'aria GUOMAT 1B4.5X1P hanno un diametro di 110 mm, tre fori a filo M6, la distanza centrale tra i fori a filo è di 93 mm, il foro d'aria è G3/8,situato al centro della copertura superioreIl diametro esterno massimo della molla d'aria è di 125 mm, l'altezza massima di 90 mm, l'altezza minima di 50 mm e l'altezza compressa di 40 mm.

Applicazione pneumatica valori delle caratteristiche statiche

Forza F (kN)

Come acquistare una molla di aria della giusta taglia
1Determinare il tipo di molla d'aria
Le molle ad aria sono principalmente suddivise nei seguenti tipi:
Sorgenti di aria per sacchetti (come gli airbag da soli, adatti ai sistemi di sospensione)
Sorgente di aria a manica (con guscio metallico, comunemente utilizzato nelle automobili o per l'assorbimento degli urti industriali)
Primavera d'aria a membrana (progettazione piatta, utilizzata in scenari con spazio limitato)
Suggerimento di selezione: scegliere il tipo appropriato in base al luogo e allo scopo dell'installazione.

2. Parametri di taglia chiave
Prima dell'acquisto devono essere misurate o confermate le seguenti dimensioni (di solito in millimetri o pollici):

(1) Dimensione dell'impianto
Diametro interno (ID): il diametro del foro del bullone o del supporto per il montaggio dell'airbag.

Diametro esterno (OD): il diametro massimo dell'airbag dopo il gonfiamento, garantendo che non interferisca con i componenti circostanti.

Altezza (altezza libera e altezza di lavoro):

Altezza libera: altezza naturale quando non gonfiata.

Altezza di funzionamento: altezza di utilizzo normale dopo gonfiamento (influisce sulla corsa e sulla capacità di carico).

(2) Ictus
L'intervallo limite di compressione/estensione dell'airbag deve soddisfare i requisiti di movimento nelle applicazioni effettive.

(3) Capacità di carico
Selezionare la gamma di carico appropriata in base al peso dell'apparecchiatura (ad esempio, se un singolo airbag deve supportare 200 kg, selezionare un modello con un carico nominale ≥ 200 kg).

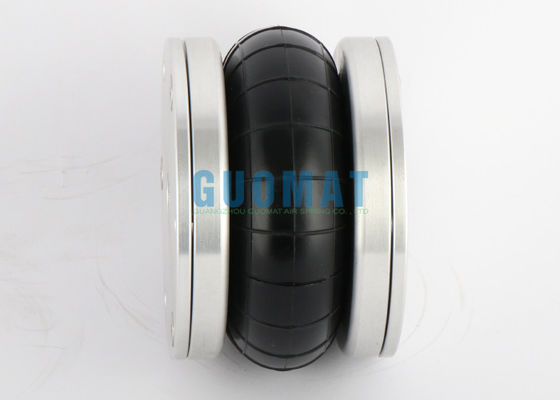

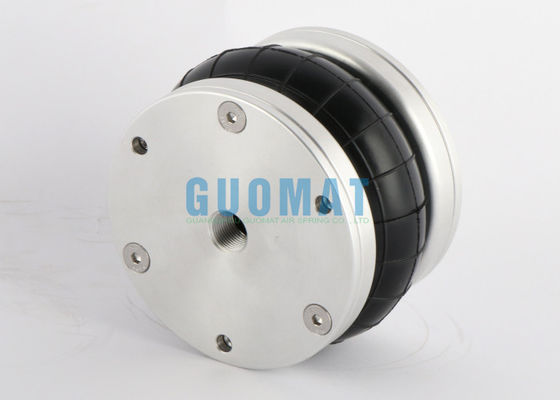

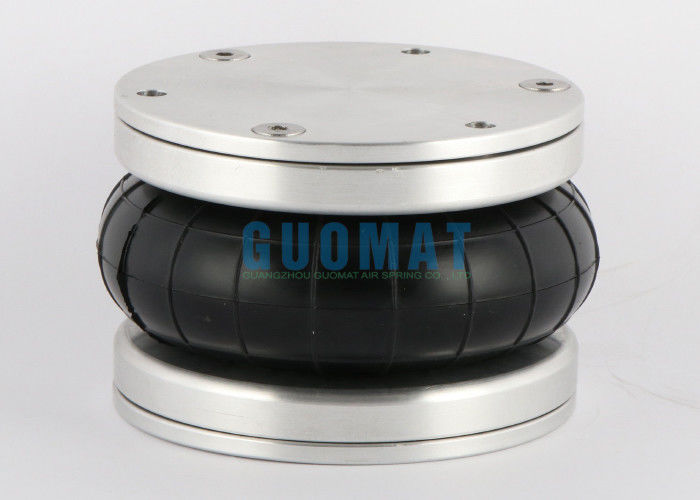

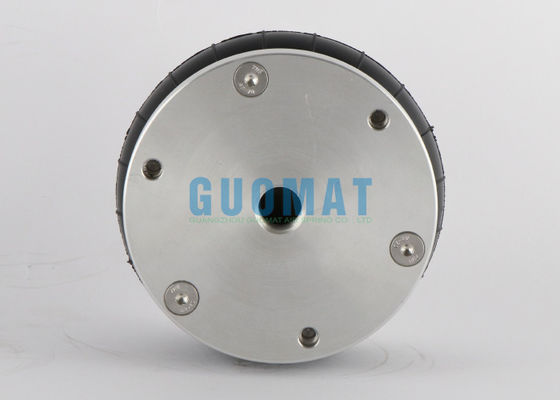

Il vero quadro di GUOMAT 1B4.5X1P Single Air Spring
