Airbag industriali a vibrazione singola 420 mm

Airbag industriali a vibrazione singola 420 mm

Descrizione del prodotto

Dati tecnici relativi all'idoneità della sospensione aerea

Diametro esterno naturale: 420 mm
Diametro della copertura: 289 mm
Altezza di progetto: 150 mm
Specificità del foro d'aria: G1/4
Numero di fori a filo: 4pcs
Specificità del foro a filo: M10
Distanza centrale tra i fori a filo: 159 mm

Convoluzioni: 1

Come scegliere il giusto ammortizzatore a molla per apparecchiature industriali

1Determinare i parametri di base

• Requisiti di carico

1. Calcolare il peso totale dell'apparecchiatura (compresi i carichi statici e dinamici) per garantire che la capacità portante della molla d'aria corrisponda.
2. Considerare la distribuzione del carico (ad esempio, quando si sostengono punti multipli, il carico deve essere distribuito uniformemente).
3. Riservare un margine di sicurezza compreso tra il 10% e il 20% per evitare sovraccarichi.

• Requisiti di corsa

1. Determinare la gamma di spostamento verticale dell'apparecchiatura durante il funzionamento (ad esempio, amplitudine di sollevamento e vibrazione) e selezionare un modello con una corsa superiore allo spostamento massimo.

• Restrizioni di dimensioni

1. Misurare lo spazio di installazione (altezza, diametro) per garantire che la molla d'aria sia fisicamente adatta e lasci spazio per il gonfiamento/deflazione.

2. Analizzare l'ambiente di lavoro

• Intervallo di temperatura

Gli ambienti ad alta temperatura (ad esempio, apparecchiature metallurgiche) richiedono materiali resistenti al calore (ad esempio, guarnizioni in fluoro) e gli ambienti a bassa temperatura (ad esempio,(caldatura) richiedono una progettazione anti-frattura.

• Corrosività

Scegliere alloggiamenti in acciaio inossidabile o rivestimenti anticorrosione per ambienti chimici o marini.

• Pulizia

Le industrie alimentari e farmaceutiche richiedono materiali certificati dalla FDA per prevenire la contaminazione.

3. Chiari requisiti di prestazione

• Effetto di assorbimento degli urti

Per le vibrazioni ad alta frequenza (come le macchine da stampaggio), scegliere modelli con basse frequenze naturali (come 1 ~ 3Hz); le vibrazioni a bassa frequenza (come i grandi ventilatori) richiedono un maggiore ammortizzamento.

• Stabilità

Le attrezzature di precisione (come gli strumenti ottici) devono essere dotate di una valvola di altezza per mantenere la planimetria.

• Velocità di risposta

Le attrezzature con rapidi cambi di carico dinamico (come i bracci robotici) richiedono una progettazione di airbag a risposta rapida.

4Scegliete il tipo di molla ad aria

• Sorgenti d'aria a sfera

Vantaggi: grande portata, carico elevato, adatto a macchinari pesanti (come le macchine per lo stampaggio ad iniezione).

Svantaggi: scarsa stabilità laterale, richiede un meccanismo di guida.

• Sorgente d'aria a membrana

Vantaggi: compatto, con risposta rapida, adatto a apparecchiature con spazio limitato o di precisione (come le macchine di produzione di semiconduttori).

Svantaggi: piccolo tratto.

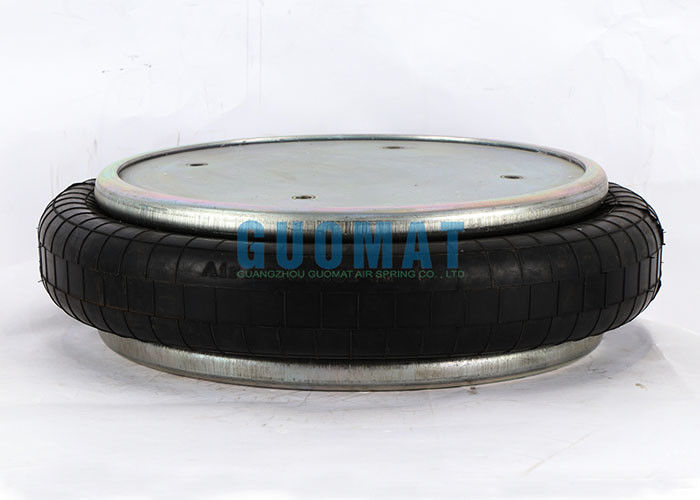

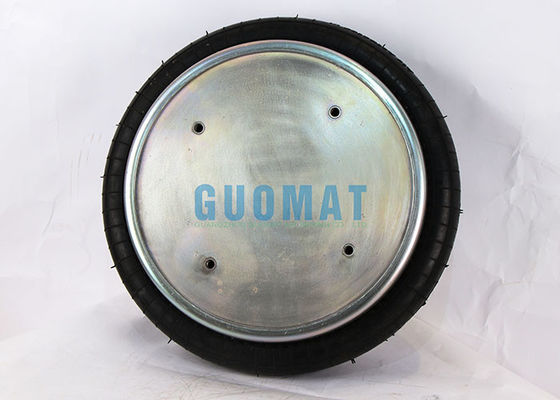

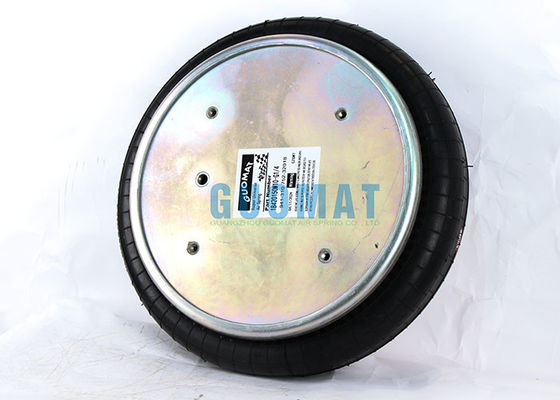

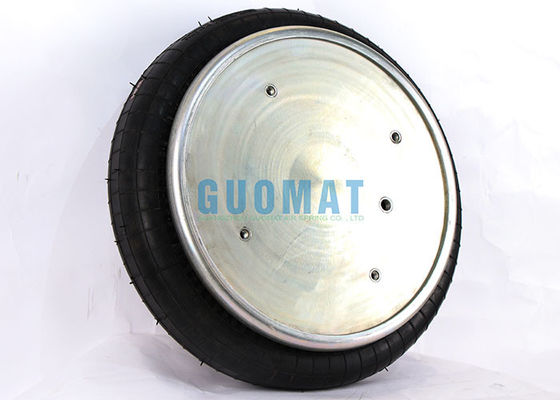

Immagine del prodotto
