166 mm di altezza gomma Air Spring M10 doppio avvolto Pallone d'aria per attuatori rotativi albero

166 mm di altezza gomma Air Spring M10 doppio avvolto Pallone d'aria per attuatori rotativi albero

Introduzione del prodotto
Numero GUOMAT: 2H160166P
Garanzia: 1 anno
Nome del prodotto: molla d'aria industriale
Convoluzioni: 2
Metodo di connessione: connessione a flange
Materiale: Gomma e acciaio inossidabile
Campione: Sì
Tempo di consegna: 2-8 giorni lavorativi
Tipo: riempito di gas

Dati tecnici
Diametro nominale: 100 mm
Compressione minima: 82 mm
Estensione sicura: 190 mm
Corso completo: 108 mm
Diametro esterno massimo (0,7 MPa): 175 mm
Altezza naturale: 166 mm
Larghezza di copertura: 160 mm
Distanza centrale tra i fori a filo: 135 mm



Sorgente d'aria per attuatori rotanti
Le molle ad aria possono essere efficacemente integrate negli attuatori a asse rotativo per migliorare le prestazioni, ridurre le vibrazioni e migliorare la precisione nei sistemi di movimento rotazionale.
(1) Ammorbidimento delle vibrazioni e assorbimento degli urti
Problema: gli attuatori rotanti (ad esempio, nella robotica, nel controllo delle valvole o nell'automazione industriale) spesso subiscono vibrazioni torsionali o improvvisi cambiamenti di carico, che portano a usura meccanica o errori di posizionamento.
Soluzione: molle d'aria montate assialmente o radialmente assorbono le vibrazioni ad alta frequenza e smorzano i carichi d'urto (ad esempio, fermate improvvise/riversi).

(2) Assistenza della coppia e compensazione del carico
Problemi: carichi rotativi pesanti (ad esempio, valvole di grandi dimensioni, anelli di rotazione della gru) richiedono una coppia elevata, sforzando gli attuatori.
Soluzione: le molle d'aria precaricate nella direzione di rotazione compensano i carichi statici, riducendo il fabbisogno di potenza dell'attuatore.

(3) Eliminazione delle reazioni negative
Problemi: gli ingranaggi o i collegamenti nei sistemi rotanti provocano reazioni contrarie, riducendo la precisione.
Soluzione: una molla d'aria applica una pressione radiale costante ai cuscinetti o agli ingranaggi, mantenendo il contatto e riducendo al minimo il gioco.

(4) Compensazione per disallineamento
Problema: l'allineamento errata dell'albero dovuto all'espansione termica o agli errori di montaggio provoca il legame.
Soluzione: le molle ad aria lateralmente conformi consentono un leggero galleggiamento radiale/assiano mantenendo la trasmissione della coppia.
Esempio: i rulli della cartiera con alberi accoppiati a molla a aria tollerano la deriva termica senza piegarsi.

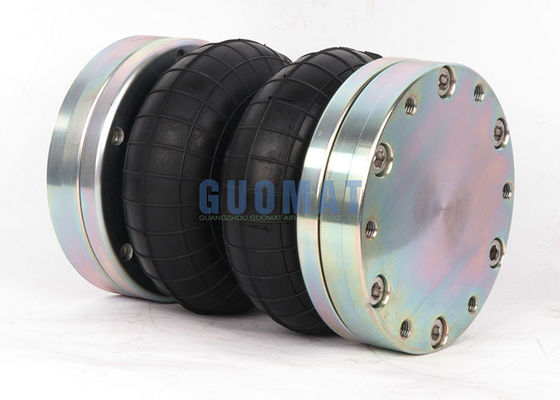

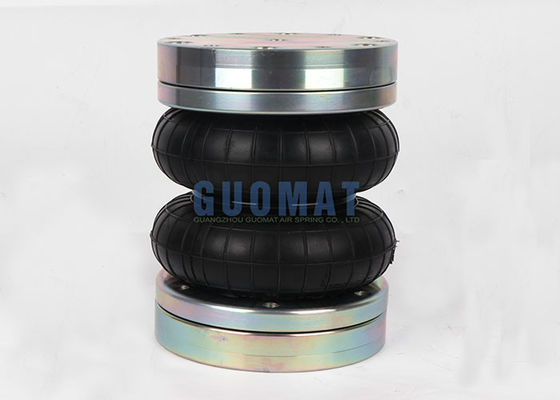

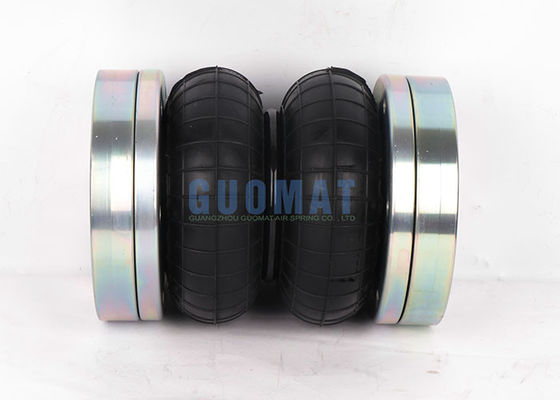

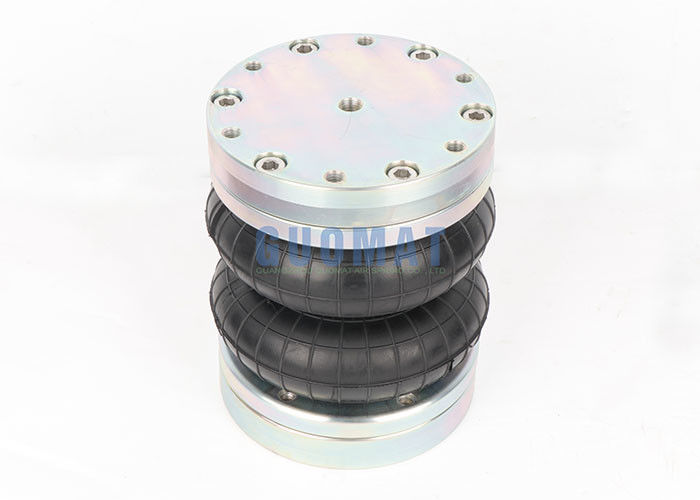

Immagine del prodotto
