Tre molle ad aria avvolgente M12X1.75 Stut injection molding machine supporto e livellamento

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	3B5601

Termini di pagamento e spedizione:

Quantità di ordine minimo:	6 pezzi
Prezzo:	$69.9-79.9/pc
Imballaggi particolari:	scatola di cartone forte o come richiesto dai clienti
Tempi di consegna:	2-8 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union
Capacità di alimentazione:	1000 PCS/settimana

Contatto

Descrizione di prodotto dettagliata

Nome:	Primavera a sospensione d'aria in gomma a tripla convoluzione	Materiale:	Gomma + acciaio
Garanzia:	12 mesi	Campione:	Disponibile
Operazione:	Riempito di gas	Ictus:	117mm-460mm
Avvolgimento:	3	Combo Stud:	1/4NPTF, M18X1.5
Evidenziare:	Macchina per lo stampaggio a iniezione di livellamento , Molla pneumatica complicata tripla

Tre molle ad aria avvolgente M12X1.75 Stut injection molding machine supporto e livellamento

Informazioni sul prodotto

Produttori: GUOMAT

Applicazione:Ampiamente utilizzato in varie apparecchiature industriali e sistemi meccanici.

Dati tecnici

Piastra di copertura	Diametro della piastra di copertura superiore: 231 mm
Piastra di copertura	Diametro della piastra di copertura inferiore: 231 mm
Ingresso dell'aria	1/4 NPTF
Noce cieca	Distanza tra il centro della vite e la piastra di copertura inferiore:157.5 mm
	Dente a vite (nocciolo) della piastra di copertura superiore:M12X1.75
	Dente a vite (nocciolo) della piastra di copertura inferiore:2XM12X1.75
Fabbricazione a base di gomma (Rubber Bellow)	Diametro di gomma Bellow MAX:330 mm
	Il tratto di lavoro:MAX 460 mm a MIN 117 mm
	Altezza massima:460 mm
	Altezza minima:117 mm
	Altezza di compressione:343 mm

Casi di applicazione degli airbag a tripla convoluzione nei centri di lavorazione CNC

I centri di lavorazione CNC hanno requisiti estremamente elevati per il controllo e la stabilità delle vibrazioni.Le leggere vibrazioni possono portare a una minore precisione di lavorazione (come una scarsa rugosità della superficie e un aumento dell'usura degli utensili)- le soluzioni tradizionali di assorbimento degli urti (come le pastiglie di gomma o le molle in acciaio) sono difficili da tenere conto sia delle esigenze di elevata rigidità che di isolamento dalle vibrazioni dinamiche,mentre il triplo avvolto è diventato una scelta ideale per l'isolamento dalle vibrazioni delle macchine utensili di precisione a causa del suo design strutturale unico.

Isolamento da vibrazioni di centri di lavorazione CNC a cinque assi ad alta precisione

Il problema:

Quando si lavorano parti di alluminio legato per l'aviazione, sulla superficie appaiono linee di vibrazione (valore di Ra supera lo standard).
Le vibrazioni del pavimento dell'officina (come ad esempio il funzionamento di un carrello elevatore nelle vicinanze) vengono trasmesse alla base della macchina utensile.

Soluzione:

Installare 8 serie di airbag (carico 1,5 tonnellate/pezzo) sulla base della macchina utensile per sostituire le molle originali in acciaio.
Con sensore di pressione dell'aria + sistema di controllo PLC, la pressione dell'airbag (± 0,01 MPa) viene regolata in tempo reale.

Effetto:

La velocità di trasmissione delle vibrazioni è ridotta del 90% (l'accelerazione delle vibrazioni misurata è ridotta da 0,5 m/s2 a 0,05 m/s2).
Il valore della rugosità superficiale Ra è aumentato da 1,6 μm a 0,4 μm.

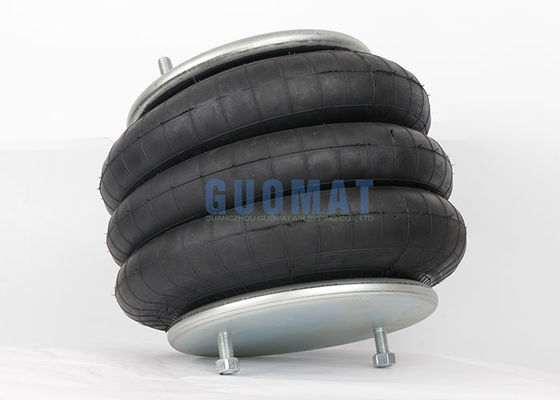

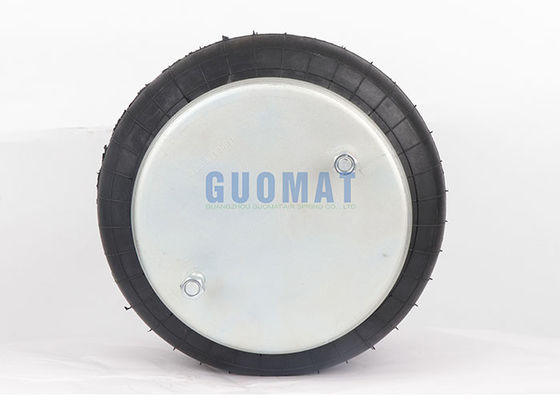

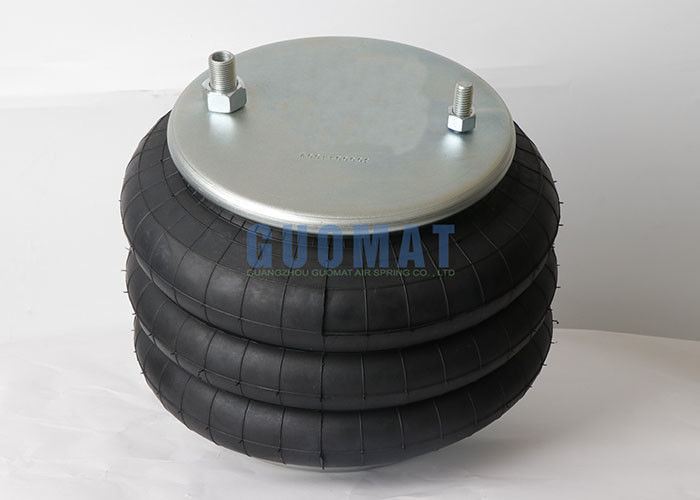

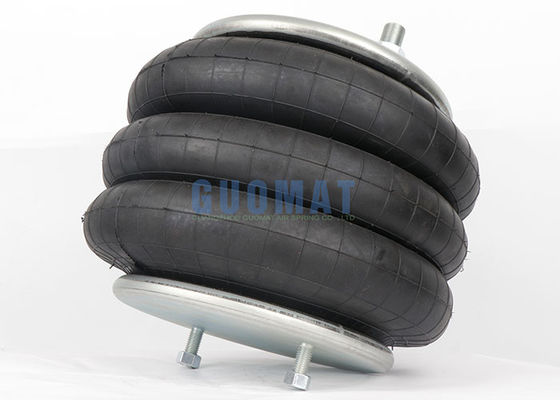

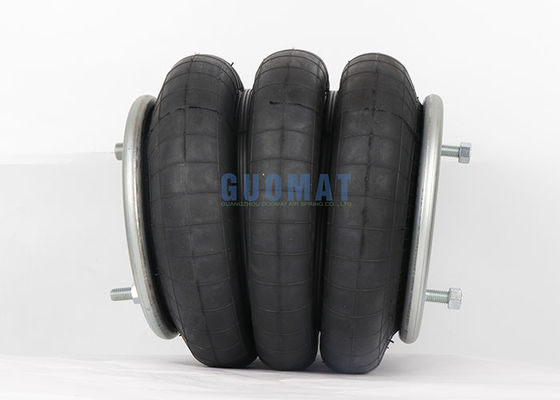

Immagine del prodotto
