Triangolo 6374 4474 Sorgenti d'aria industriali avvolte per cam follower
Riferimenti incrociati
Triangolo: 6374
Triangolo: 4474
Olanda: 90557226
Firestone:W01-358-7008
Firestone: W01 358 7008
Firestone W013587008
Firestone: WO13587008
Firestone: WO1 358 7008
Firestone: WO1-358-7008
Firestone: w013587008
Firestone: w01 358 7008
Firestone: w01-358-7008
Contitech: FS 330-11 474
Contitech: FS 330 11 474
Contitech FD 33011474
Buon anno: 1B12-300
Buon anno: 1B12-313
Le specifiche dettagliate e i parametri tecnici:1B5330
Noce cieca
Denti a vite (nocciolo) della piastra superiore:2 x 3 / 8-16UNC
Denti a vite (nocciolo) della piastra inferiore: 2 x 3 / 8-16UNC
Distanza tra le viti: 157,5 mm
Piastra di copertura
Diametro della copertura superiore:90,00 pollici / 231 mm
Diametro della copertura inferiore: 90,00 pollici / 231 mm
Innesco d'aria/buco d'aria/alloggiamenti d'aria
1/4 N PTFE.
Distanza tra gli ortaggi: 73 mm
Fabbricazione a partire da semi di legno
Diametro massimo: 325 mm
Altezza/colpo di lavoro
Altezza minima: 55 mm
Altezza massima:160 mm
Blocco del paraurti
Senza
Ciclo cintura/anello cintura/anello cintura
Senza
Pressione minima: 0 bar
Forza di ritorno all'altezza minima: ≤ 300N
Peso complessivo con piastre fissate: 4,1 kg
|
Isolamento dalle vibrazioni - valori delle caratteristiche dinamiche
Altezza di progettazione H: 130 mm raccomandata, minimo 100 mm
|
| Pressione p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Forza (carico) [kN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29 |
7 |
| Capacità di accensione |
264.5 |
329 |
393.5 |
458 |
522.5 |
587 |
7 |
| Frequenza naturale [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
7 |
|
1B5530 Applicazione pneumatica - valori delle caratteristiche statiche
Forza F [kN]
|
| Pressione p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
| Altezza H [mm] |
140 |
9.46 |
12.7 |
15.8 |
19.5 |
22.8 |
26 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
1B5330 molle a aria Guomat utilizzate nel cam follower
L'introduzione di una molla d'aria nel cam follower aumenta notevolmente la durata della cam.riducendo in modo significativo l'usura della superficie delle camme, e rende anche il meccanismo delle camme più fluido, riducendo il danno da stanchezza dell'intero meccanismo.
Inoltre, questa molla d'aria può essere utilizzata anche in attrezzature industriali quali macchine per imballaggio vibranti, scatole a tramonto, compressori, lavatrici commerciali, console, schermi vibranti,di altezza superiore a 600 mm, pannelli di controllo, apparecchi di trascinamento per tubi, motori a piattaforma, ecc. .

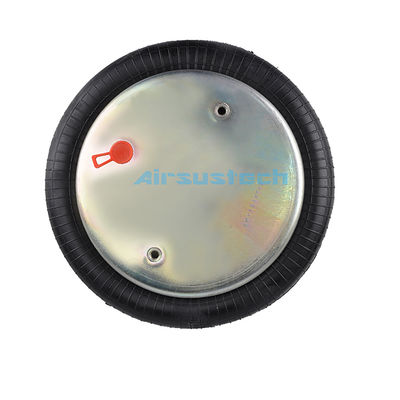

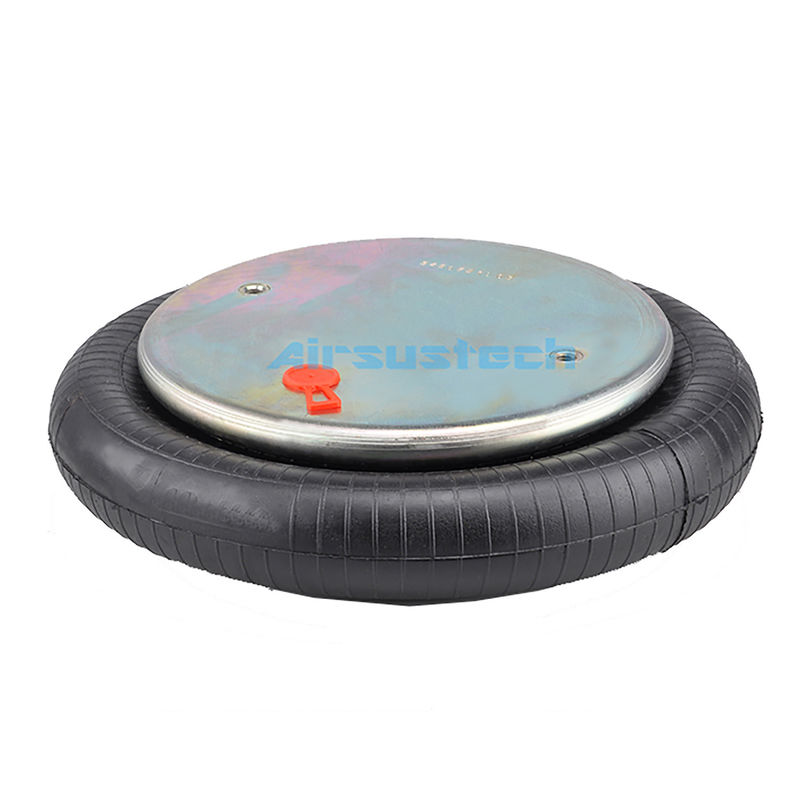

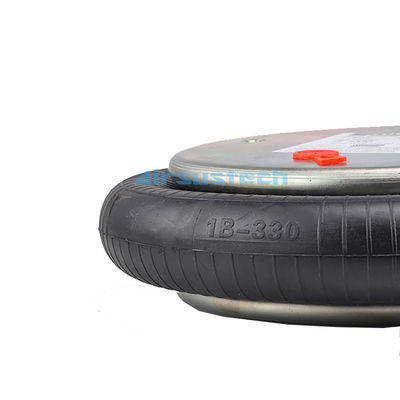

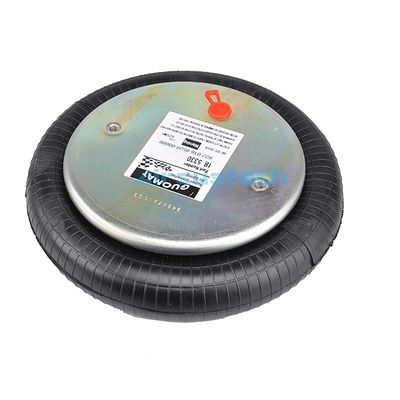

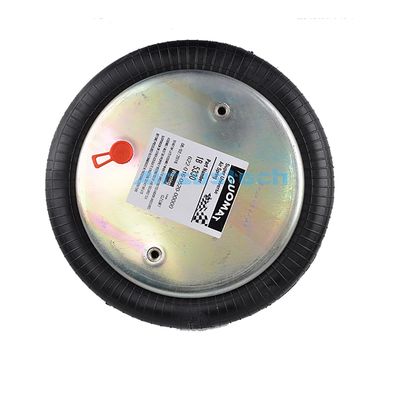

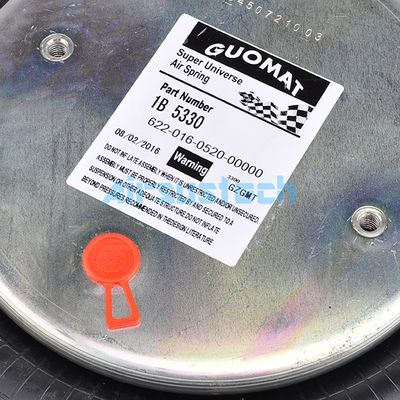

L'immagine illustrata di 1B5330 molla ad aria/assorbitori/molla a sospensione ad aria
