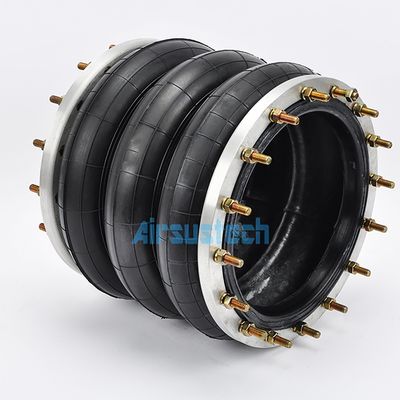

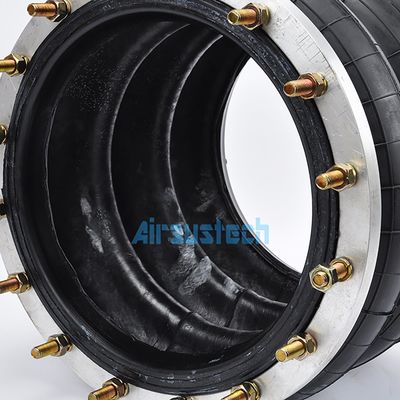

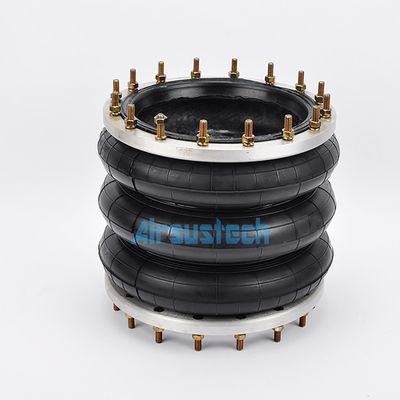

Attuatore a molla ad aria tripla 360306H-3

Dettagli:

Luogo di origine:	GuangZhou, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	360306H-3

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 pezzi
Prezzo:	USD79.9-99.9/PC
Imballaggi particolari:	Casella di cartone forte o come richiesto dai clienti
Tempi di consegna:	3-7 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union o altri
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Nome:	Flanche di scariche d'aria in gomma industriale.	Marchio:	GUOMAT o persona neutrale
Qualità:	100% provato	Garanzia:	12 mesi
Parte:	Sorgente d'aria	Tipo di molla:	Tipo complicato triplo
Materiale:	Gomma naturale	Min. Pressure:	0 Antivari
Evidenziare:	Attuatore a molla di aria tripla , 360306H-3 Attuatore a molla d'aria

Attuatore a molla d'aria tripla 360306H-3

Specifiche e parametri tecnici dettagliati: 360306H-3

Dimensione del modello	Diametro nominale	Il diametro più ampio ((0.7MPA)	Capacità portante all'altezza di progetto			Frequenza naturale ((0.7MPA)	Ictus		Peso
			0.2MPA	0.5MPA	0.7MPA		Altezza minima di compressione	Altezza di allungamento sicuro
360306H-3	280	380	1250	3220	4570	1.3	122	360	8.25

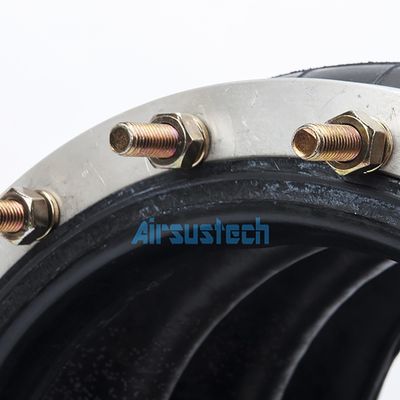

Noce / Noce cieca
Denti a vite (nocciolo): 16 × M10
Dente: 16×M10
Forno di gas / ingresso d'aria / impianto d'aria
Forno di gas / ingresso d'aria: G1/2
Piastra di copertura
Diametro della piastra di copertura superiore:347 mm
Diametro della piastra di copertura inferiore: 347 mm
Fabbricazione a partire da semi di legno
Diametro naturale: 380 mm
Diametro naturale di un tubo di gomma :306 mm
Blocco tampone / Blocco tampone
Senza blocco paraurti
Cintura di cintura / Anello di cintura / Cerchio di cintura
Due pezzi di cerchio di cintura/anello di cintura/anello di cintura

Portamento carico Potenza (kg)	Pressione di inflazione	0.2MPa	0.3MPa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8MPa	0.7MPa Volume ((dm3)
	Altezza dell'impianto
	115 mm)	1915	2720	3632	4633	5604	6560	7545	9.06
	173 mm	1654	2527	3374	4235	5146	6023	6909	13.72
	231 mm	1425	2140	2961	3697	4496	5313	6071	18.67
	289 mm	1295	1981	2640	3374	4057	4746	5507	22.28
	306 mm	1211	1840	2514	3136	3825	4491	5163	23.62
	347 mm	1058	1640	2225	2812	3430	4074	4702	26.53
	360 mm)	1014	1470	2139	2716	3286	3877	4500	27.8
	390 mm	861	1336	1840	2342	2871	3405	3956	28.45
Rigidità e frequenza all'altezza di progetto	Rigidità verticale ((Kg/cm)	147	201	260	280	300	327	371
Rigidità e frequenza all'altezza di progetto	Frequenza naturale Hz	1.74	1.65	1.61	1.5	1.4	1.35	1.34
Rigidità e frequenza all'altezza di progetto	Frequenza naturale cpm	104	99	97	90	84	81	80

Altri tipi

Dimensione del modello	Diametro nominale	Il diametro più ampio ((0.7MPA)	Capacità portante all'altezza di progetto			Frequenza naturale ((0.7MPA)	Ictus		Peso
Dimensione del modello	Diametro nominale	Il diametro più ampio ((0.7MPA)	0.2MPA	0.5MPA	0.7MPA	Frequenza naturale ((0.7MPA)	Altezza minima di compressione	Altezza di allungamento sicuro	Peso
086060H-1	50	110	44	123	175	5.18	42	90	1
120060H-1	80	130	122	313	444	3.79	42	65	1.6
150076H-1	104	160	164	435	621	3.5	46	85	1.4
188102H-1A	120	210	208	587	862	3.05	52	115	2.25
215120H-1	125	233	294	768	1109	2.83	42	140	2.9
235118H-1	180	260	474	1185	1684	2.52	60	136	2.6
235150H-1	180	260	441	1205	1740	2.29	65	172	3.1
260135H-1	170	290	425	1150	1670	2.4	55	155	2.95
280126H-1	195	300	643	1662	2370	2.46	50	144	3.75
320124H-1	230	340	798	2071	2965	2.28	52	142	3.9
130142H-2	80	150	80	219	314	3.12	72	162	4.4
156130H-2	118	170					70	146	3.15
160166H-2	100	175	149	413	593	2.3	82	190	2.35
168132H-2	120	185	229	589	832	2.53	72	151	2.2
200142H-2	150	220	326	843	1195	2.02	78	162	3.05
220200H-2	148	250	354	920	1310	1.89	90	229	3.22
230214H-2	150	255	388	1023	1457	1.93	88	246	4.05
235152H-2	180	250	461	1180	1667	1.91	80	174	3.25
235210H-2	180	250					80	245
250180H-2	185	270	520	1345	1904	1.74	84	206	3.95
252163H-2	192	275	422	1142	1644	1.73	82	238	4.2
260230H-2	170	290	374	1036	1506	1.78	90	263	4.85
280214H-2	200	305	668	1741	2480	1.68	88	246	5.57
290265H-2	205	320	440	1250	1800	1.19	90	303	6.55
300170H-2	240	320	849	2156	3045	1.74	85	195	5.35
310214H-2	230	330	813	2078	2992	1.89	88	245	7
330214H-2	250	355	1064	2749	3897	1.65	88	246	7.75
330254H-2	230	355	861	2222	3166	1.75	88	290	7.24
350255H-2	250	380	1095	2851	4098	1.45	90	295	8.2
360214H-2	280	380	1250	3220	4570	1.36	88	246	7.9
380221H-2	300	405	1432	3765	5352	1.34	90	255	8.5
400217H-2	320	430	1753	4450	6300	1.66	90	249	11.1
400255H-2	300	430	1465	3752	5256	1.55	90	295	10.4
430255H-2	330	460	1760	4526	6427	1.43	90	295	10.2
480217H-2	400	510	2723	6850	9700	1.27	88	249	13.8
520217H-2	440	550	3070	7850	11094	1.41	90	249	14.5
580214H-2	500	600	3978	10137	14293	1.65	88	246	13.3
630262H-2	530	660	4371	10585	15801	1.48	90	300	19.9
680262H-2	580	710	5278	13596	19313	1.35	90	302	18.6
200206H-3	150	220	229	634	888	1.68	116	236	3.75
250260H-3	185	270	507	1344	1924	1.7	116	299	5.5
255230H-3	200	280	566	1460	2070	1.3	116	264	5.55
255322H-3	200	290					116	400	5.85
310306H-3	230	330	861	2239	3170	1.3	120	354	7.3
330306H-3	250	355	1035	2730	3892	1.4	120	354	8.69
380316H-3	300	405	1401	3672	5235	1.32	122	370	10.95
400312H-3	320	430	1724	4436	6308	1.19	122	360	11.8
430370H-3	330	460	1716	4435	6333	1.20	122	430	13.8
480312H-3	400	510	2650	6883	9768	1.17	122	360	16.5
520312H-3	400	550	3046	7932	11262	1.32	122	360	20.1
580306H-3	500	600	3950	10181	14409	1.22	118	354	19.16
630376H-3	530	660	4243	11045	45612	0.94	122	436	24.1
680376H-3	580	710	5259	13620	19339	1.27	122	436	27.6

Vantaggi

1) La molla d'aria ha eccellenti caratteristiche dure non lineari, che possono limitare efficacemente l'ampiezza, evitare la risonanza e prevenire l'impatto.
2) Poiché il mezzo utilizzato dalla molla d'aria è principalmente aria, è facile attuare il controllo attivo.
3) La rigidità k della molla d'aria varia con il carico P, quindi sotto carichi diversi la frequenza naturale del sistema di isolamento vibrazionale è quasi invariata.e l' effetto di isolamento dalle vibrazioni è quasi invariato.
4) La rigidità della molla d'aria è regolabile e la rigidità del sistema può essere modificata cambiando il volume della camera d'aria o la pressione della cavità interna.
5) Per la stessa molla d'aria, quando la pressione interna cambia, si possono ottenere diverse capacità di carico.
6) L'aumento del volume totale della molla d'aria può ridurre la frequenza naturale del sistema di isolamento dalle vibrazioni
7) La molla d'aria può utilizzare il sistema di valvole di regolazione dell'altezza per mantenere l'altezza di lavoro della molla d'aria sostanzialmente invariata sotto carichi diversi.
