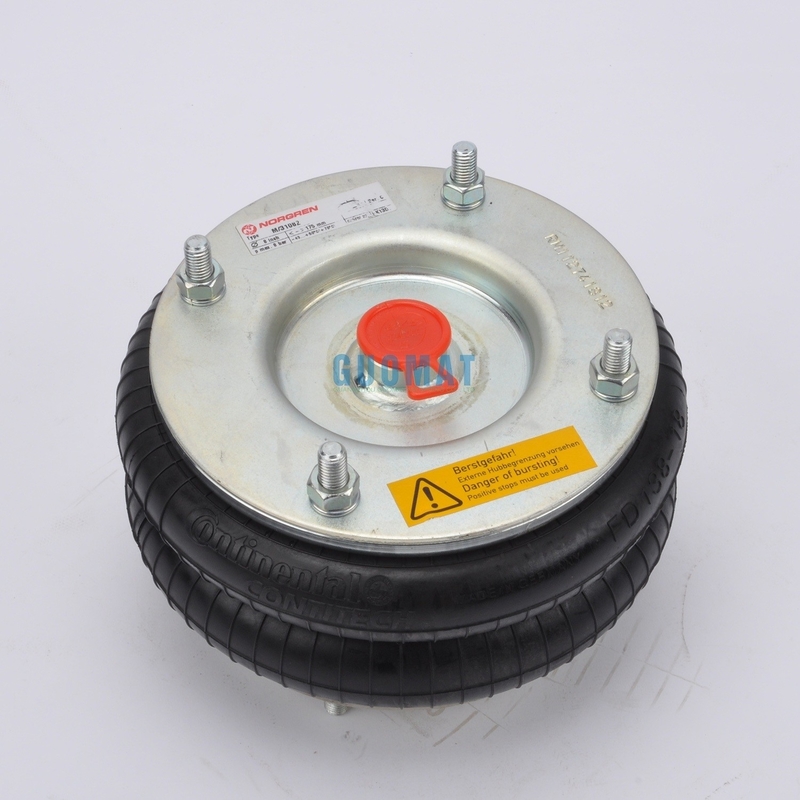

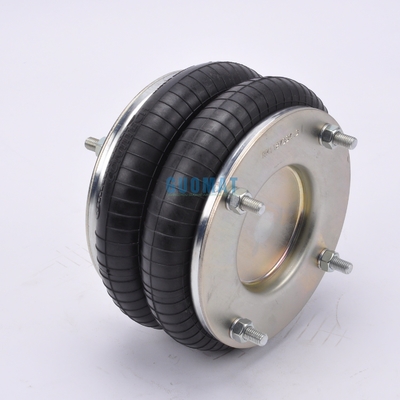

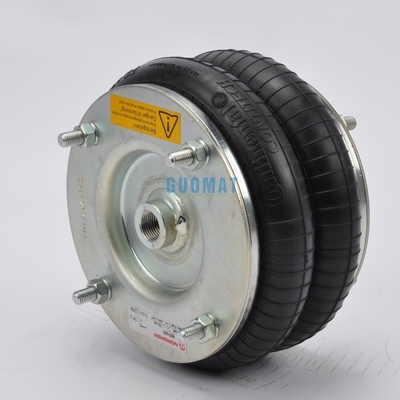

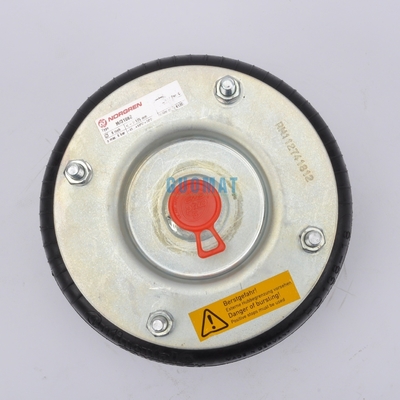

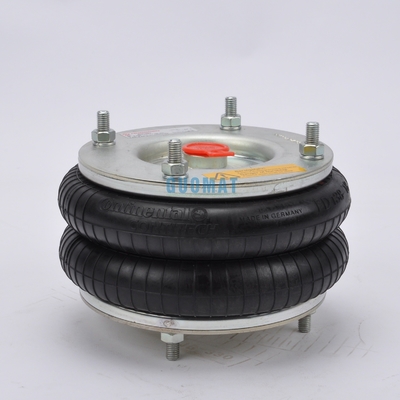

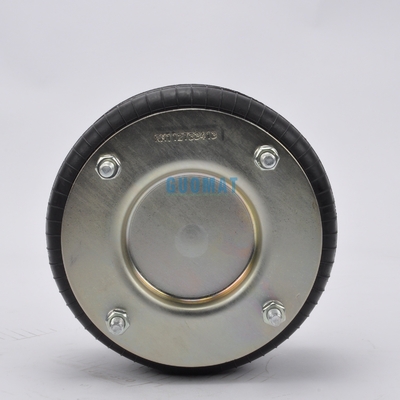

M/31082 Norgren Air Springs Prodotto da ContiTech FD138-18 DS Double Convolution Air Actuator 8" x 2

Dettagli:

Luogo di origine:	GuangZhou, Cina
Marca:	Norgren
Certificazione:	ISO/TS16949:2009
Numero di modello:	M/31082

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 pezzi
Prezzo:	USD119.9-199.9/PC
Imballaggi particolari:	Casella di cartone forte o come richiesto dai clienti
Tempi di consegna:	3-7 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union o altri
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

N.W.:	3,5 chilogrammi	Garanzia:	Un anno
Abilità di pressione:	UN PA DI 0.2-0.8 M.	L'altro OEM:	8"x2
Piastra inferiore Dia:	184 millimetri	Ingresso dell'aria:	G3/4
Pacchetto di trasporto:	Cartucce	Marchio:	Norgren
Materiale:	Gomma e alluminio	Utilizzatori:	Industria
Evidenziare:	Sorgenti d'aria a doppia convoluzione , 8 ′′ x 2 sorgenti d'aria

M/31082 Norgren Air Springs Prodotto da ContiTech FD138-18 DS Double Convolution Air Actuator 8" x 2

Tipo	Ordine n.
Solo focolai di gomma	66501
con piastre smontabili, ingresso d'aria G1/2	66505

Pressione minima 0 bar
Forza di ritorno all'altezza minima ≤ 300 N
Peso complessivo 3,5 kg

Noce / Noce cieca
Dente a vite: 4 pezzi X M10

Dente a vite (nocciolo) per la copertura inferiore: 4pcs X M10

Forno di gas / ingresso d'aria / impianto d'aria
Forno di gas / ingresso d'aria: G3/4

Piastra di copertura
Diametro della piastra di copertura superiore (larghezza): 184 mm

Diametro della piastra di copertura inferiore (larghezza): 184 mm

Materiale piastra superiore e inferiore:Acciaio

Fabbricazione a partire da semi di legno
Diametro massimo a 7 bar:225MM

Strato di gomma:75mm-225m

Blocco tampone / Blocco tampone
Senza blocco paraurti
Anello di cintura
Con Girdle Hoop: One Pieces of Girdle Hoop

Isolamento dalle vibrazioni - valori delle caratteristiche dinamiche Altezza di progettazione H: 200 mm raccomandata, 180 mm minima
Pressione p [bar]	3	4	5	6	7	8	Vol. V [l]
Forza (carico) [kN]	3.9	5.3	6.7	8.2	9.7	11.3
Capacità di accumulo	76	97	118.5	140	161	181.5	4.1
Frequenza naturale [Hz]	2.2	2.2	2.1	2.1	2.1	2.0

Applicazione pneumatica - valori delle caratteristiche statiche Forza F [kN]
Pressione p [bar]		3	4	5	6	7	8	Vol. V [l]
Altezza H [mm]	220	2.9	4.03	5.16	6.41	7.65	8.98	4.3
	200	3.86	5.27	6.68	8.21	9.73	11.3	4.1
	150	5.9	8	10.1	12.4	14.7	16.9	3.2
	100	8.2	10.9	13.7	16.6	19.4	22.4	2

Altri modelli di molle a aria Norgen:

Modello	Ø nominale (pollici) x convoluzioni	Corsa massima (mm)	Dimensione del porto aereo
M/31021	2 3/4" x 1	20	G1/4
M/31022	2 3/4" x 2	45	G1/4
M/31023	2 3/4" x 3	65	G1/4
M/31041	4 1/2" x 1	140	G3/8
M/31042	4 1/2" x 2	280	G3/8
M/31061	6" x 1	155	G1/2
M/31062	6" x 2	155	G1/2
M/31081	8" x 1	95	G3/4
M/31082	8" x 2	185	G3/4
M/31091	9 1/4" x 1	105	G3/4
M/31092	9 1/4" x 1	230	G3/4
M/31121	12" x 1	105	G3/4
M/31122	12" x 2	215	G3/4
M/31123	12" x 3	315	G3/4
