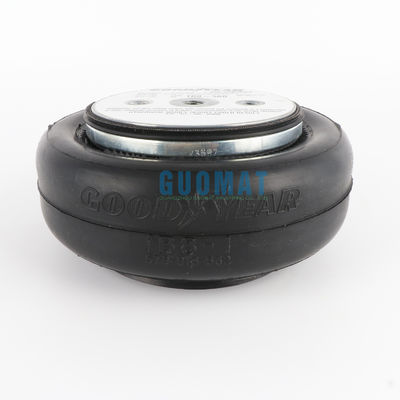

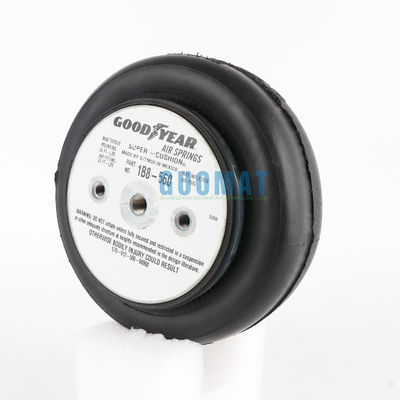

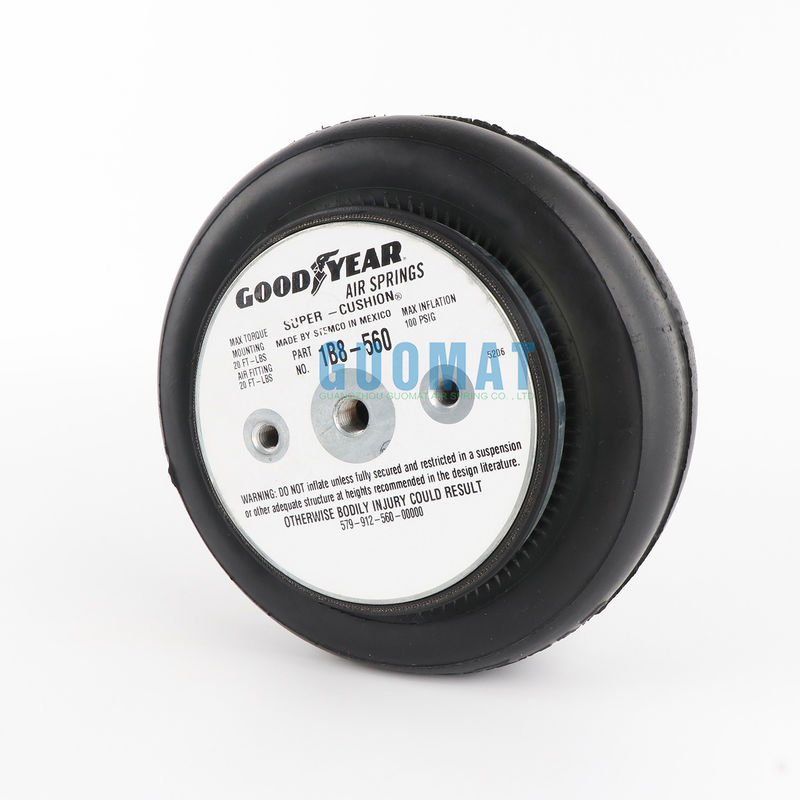

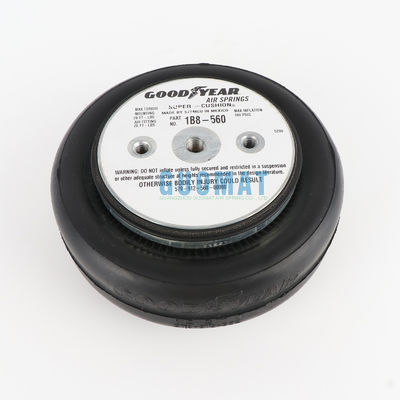

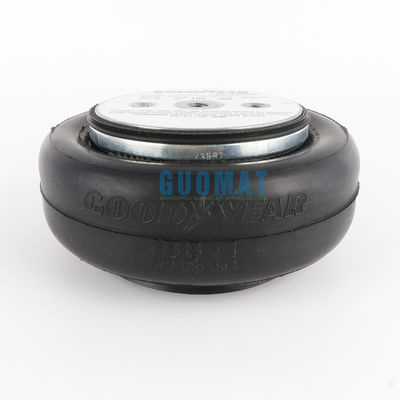

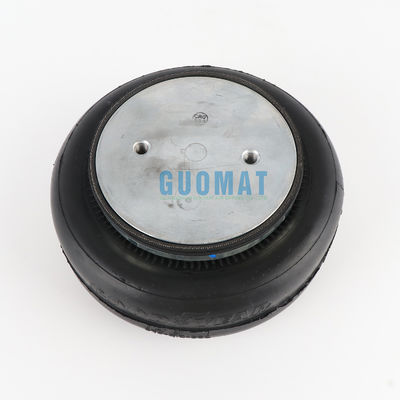

579913532 Goodyear Air Spring 1B8-560 Goodyear Airbag industriali

579913532 Goodyear Air Spring 1B8-560 Goodyear Airbag industriali


Goodyear 1B8-560 Specifiche e dati tecnici

Noce/noce cieca

Denti a vite (nocciolo) della piastra superiore: 2 x 3 / 8-16UNC
Distanza tra il centro della vite e la piastra di copertura superiore: 70 mm
Denti a vite della piastra di copertura inferiore: 2 x 3 / 8-16UNC
Distanza tra il centro della vite e la piastra di copertura inferiore: 70 mm

Fabbricazione di fori di aria/ingresso d'aria/allineamento dell'aria
Fuoco d'aria/entrata d'aria: 1 / 4-18NPTF
Distanza centrale della vite tra foro d'aria e dadi: 35 mm

Placca di copertura
Diametro della piastra superiore: 135 mm
Diametro della copertura inferiore: 135 mm

Fuscoli di gomma
Diametro massimo dei soffi di gomma: 240 mm
Diametro naturale dei folioli di gomma: 225 mm
Corso di lavoro: da 60 mm minimo a 180 mm massimo
Altezza massima: 180 mm
Altezza minima: 50 mm
Altezza del tratto: 120 mm

Blocco paraurti/blocco paraurti
Nessun blocco del paraurti

Ciclo cintura/Cintura cintura
Con cerchio di cintura: non c'è cerchio di cintura


Goodyear1B8-560

Goodyear579-91-3-532
I dispositivi di isolamento per molla d'aria SUPER-CUSHION® 1B8-560

Goodyear1B8-157,

Goodyear1B8-159,

Goodyear1B8-560,

Goodyear1B8-563

Goodyear1B8-562

Goodyear1B8-564

rifatto a pietra di fuoco Air Spring Wo1-358-7598; 116B1116B-1
rifatto a Fire stone Air SpringW01-358-7598, W013587598, W01-358-7598,

rifatto a Contitech FS 120-12 CI 1/4 NPT

Montaggio in aria / colpo d'aria
(2) 2,75 distanza centrale
3 / 8-16UNC, 1/4 "NPT AIR INLET
Air Springs di ITT Enidine Inc.
Fresco a aria a gonfiore singolo YI-1B8-560

Colpo massimo: 3,20 pollici
Frequenza naturale del sistema: 2,33 Hz
Altezza variabile: da 4 a 18 cm
100 psi di diametro: 9,4 pollici
Stile molla: tipo di superficie curva a giro singolo
Diametro della piastra terminale: 5 pollici
Forza massima a 100 psi: 1600 libbre
Distanza centrale tra i fori: 2-3 / 4 pollici
Distanza di carico a 100 psi: 1900 a 3300 libbre
Standard di filo di porto aereo: UNC
Tipo di paraurti: no
Diametro del filo di presa d'aria: 1/4 pollice
Tipo di filo di porta aria: 1/4 UNC


Altri tipi di molle a aria Goodyear:
