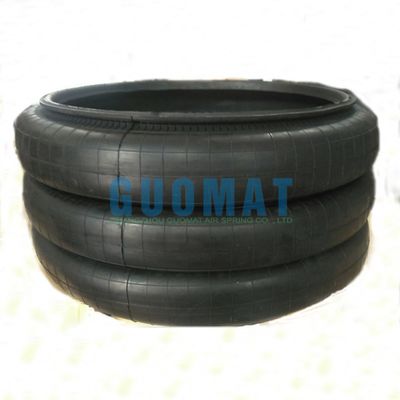

W01-358-7304 Isolatore a molla di piattaforma di alluminio Firestone con anello di flangia

Dettagli:

Luogo di origine:	GuangZhou, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	3B7304

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 pezzi
Prezzo:	USD79.9-99.9/PC
Imballaggi particolari:	Casella di cartone forte o come richiesto dai clienti
Tempi di consegna:	3-7 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union o altri
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Structure:	Triple Convoluted	Quality:	100% Tested
Cover Plate:	Aluminum Plate	Warranty:	1 Year
Position:	Industrial Machine	Firestone:	W01-358-7304
Color:	Black	Type:	Flange Air Spring
Evidenziare:	W01-358-7304 Isolatore a molla d'aria , Isolatore a molla d'aria con anello di flange

W01-358-7304 Isolatore a molla di piattaforma di alluminio Firestone con anello di flangia

Dettagli del prodotto

Nome del prodotto	Sorgente d'aria industriale
Numero modello.	3B7304
Marchio	GUOMAT
Garanzia	1 anno
Materiale	Gomma+acciaio
Con Flange	- Sì, sì.
Pietra di fuoco	W01-358-7304
Pietra di fuoco	W013587304
Pietra di fuoco	W01 358 7304
Pietra di fuoco	WO13587304
Pietra di fuoco	WO1 358 7304
Pietra di fuoco	WO1-358-7304

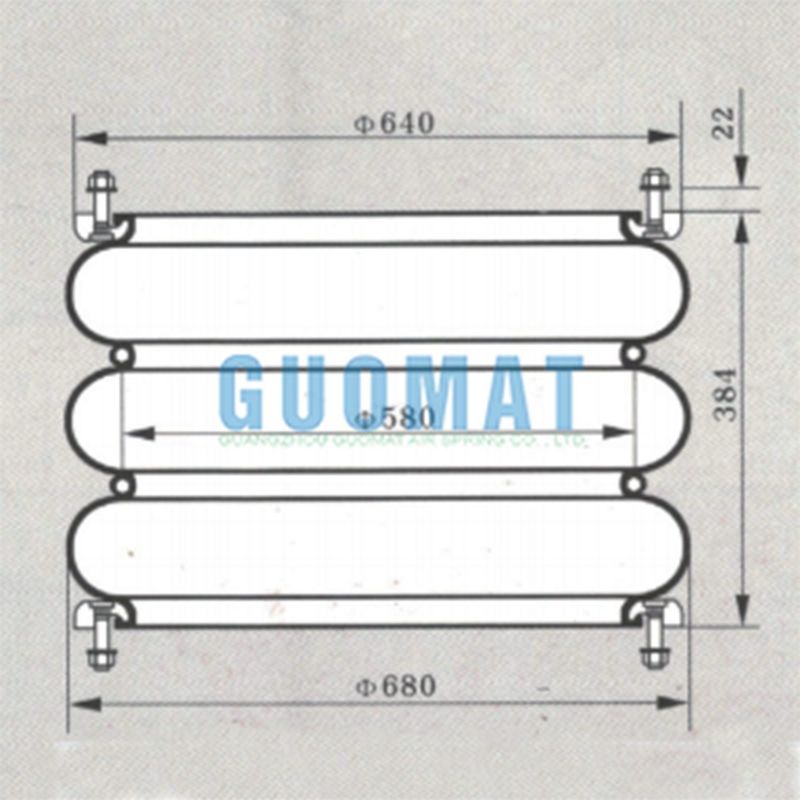

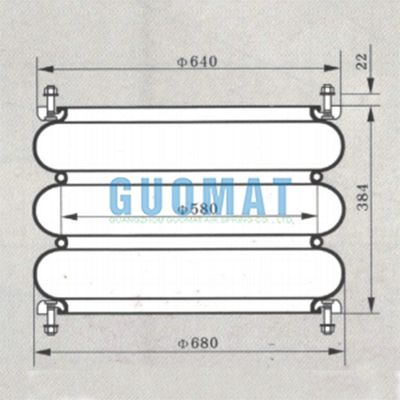

GUOMAT 3B7304 Cross Firestone W01-358-7304 Dati tecnici

Diametro superiore: Ø640 mm

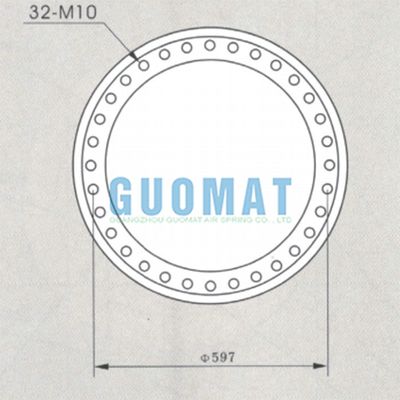

La vite/nocciola: 32 pezziXM10

Altezza di vite/noccioline: 22 mm

Diametro dei braccioli di gomma: Ø680 mm

Altezza della molla: 384 mm

Distanza centrale tra le viti: Ø597 mm

Ogni sorgente d'aria standard è composta da 4 strati

•Lo strato interno che contiene l'aria.

•Il primo strato di gomma rinforzata è stato applicato

ad un angolo specifico.

•Il secondo strato di tessuto rinforzato in gomma

è posata ad un angolo specifico rispetto al primo strato.

•Il rivestimento per proteggere gli strati di tessuto.

Caratteristiche dinamiche a 15,0 pollici. (Noivo solo per la progettazione dell'isolatore di montaggio aereo)
Volume @ 100 PSIG = 6,984 in3			Frequenza naturale
Pressione di gauge (PSIG)	Carico (libbre)	Tasso di molla (lbs./in.)	CPM	HZ
40	15,080	2,731	80	1.34
60	23,220	3,602	74	1.23
80	31,160	4,554	72	1.20
100	39,070	5,532	71	1.18

Force Table
Assemblea Altezza (in.)	Volume @ 100 PSIG (in3)	Pounds Force
Assemblea Altezza (in.)	Volume @ 100 PSIG (in3)	@20 PSIG	@40 PSIG	@60 PSIG	@80 PSIG	@100 PSIG
18.0	8,136	5,300	11,230	17,840	24,760	31,660
16.0	7,390	6,830	13,920	21,490	29,220	37,010
14.0	6,560	7,830	15,890	24,130	32,390	40,830
12.0	5,660	8,230	17,080	25,960	34,870	44,060
10.0	4,711	8,950	18,220	27,640	36,450	46,370
8.0	3,717	9,250	19,030	29,160	39,320	49,270
6.0.	2,653	10,100	20,350	31,200	41,890	52,170
