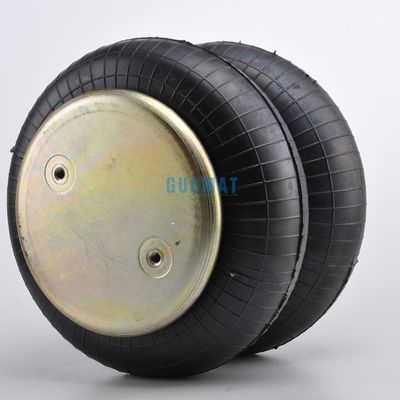

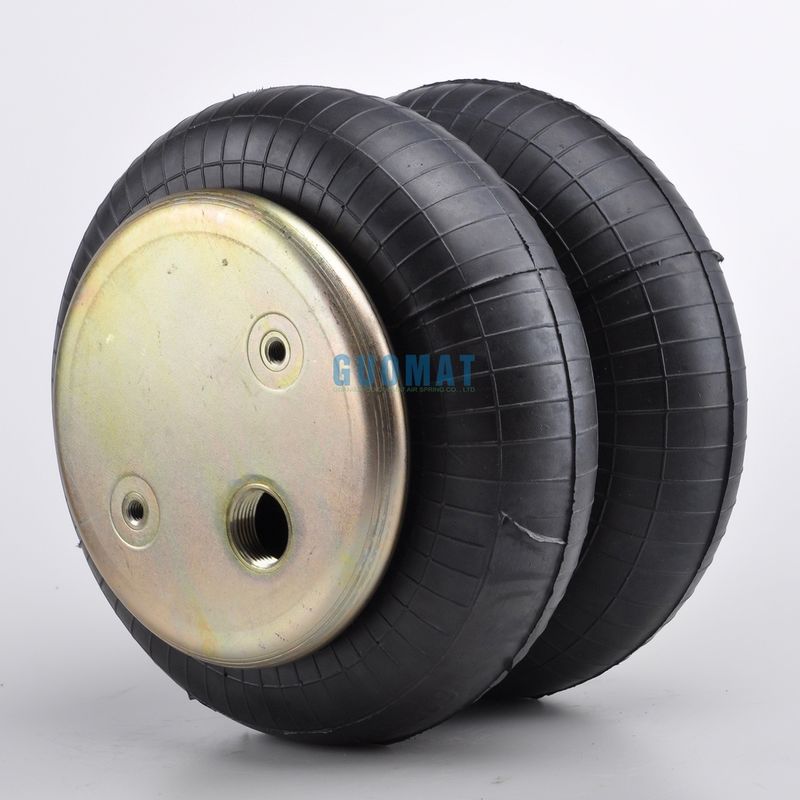

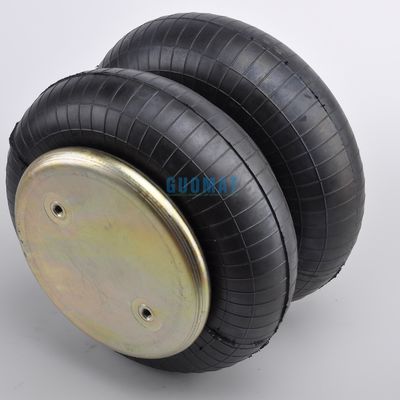

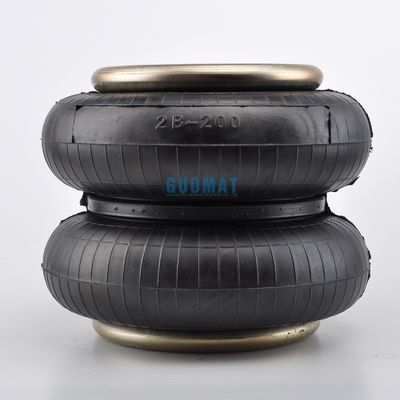

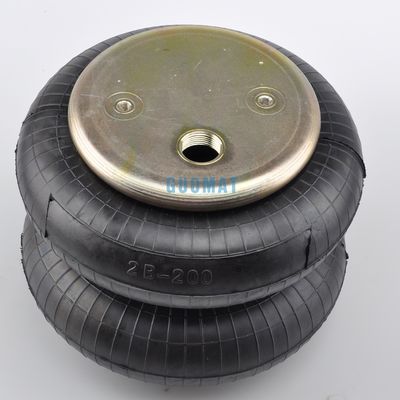

FD 200-19 319 Contitech Air Spring W013586900 Attuatore a molla d'aria con 3/4 NPT

Dettagli:

Luogo di origine:	GuangZhou, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	2B6900

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 pezzi
Prezzo:	USD69.9-79.9/PC
Imballaggi particolari:	Casella di cartone forte o come richiesto dai clienti
Tempi di consegna:	3-7 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union o altri
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

N.W.:	3,5 chilogrammi	Abilità di pressione:	UN PA DI 0.2-0.8 M.
Ingresso dell'aria:	3/4 NPT	Foro/prigioniero della piastra superiore:	3/8-16UNC
Foro/prigioniero della piastra inferiore:	3/8-16UNC	Piastra superiore Dia:	160 millimetri
Piastra inferiore Dia:	160 millimetri	Pacchetto di trasporto:	Cartucce
Evidenziare:	W013586900 Sorgente di aria Contitech , 578923202 Contitech Air Spring , 319 Contitech Air Spring

FD 200-19 319 Contitech Air Spring W013586900 Attuatore a molla d'aria con 3/4 NPT

Produttore di apparecchiature originali OEM:

I numeri seguenti	Numeri completi

CONTITECH FD 20019 S / 895 N CONTITECH FD20019S / 895 N	FIRE STONE Air Spring: W01-358-6900 FIRE STONE Air Spring: W01 358 6900 FIRE STONE Air Spring: W013586900
FUEGO STONE Fonte d'ariaFLEX 20	Contitech: FD 200-19 320 Contitech: FD 200 19 320 Contitech: FD200 19 320
FIRE STONE Primavera d'aria W01-358-0138 FIRE STONE Primavera d'aria W01 358 0138 FIRE STONE Primavera d'aria W013580138	Goodyear: 2B9-200 Goodyear: 229 200 Goodyear: 2B9-202 Goodyear: 2B9-216
095-0009	Hendrickson: S8768/458433
GOODYEAR 2B 9-200	: 578423202
578923202	Triangolo: 6325 Triangolo: 4320
PHOENIX 2B 12R PHOENIX 2B12R	Dayton: 3546910
PIRELLI T20 86600	Leland: Sc2011
Aeromobile 114001	Navistar: 554783C1
	Dina: A812719/AZ812719
	SAF Olanda: 57006910
	Apparecchi per il trasporto di veicoli
	Freno e ruota: M3501
	Ridewell: 1003586910C
	Tuthill: 1371
	Watson&Chalin: AS-0001/AS-0156G

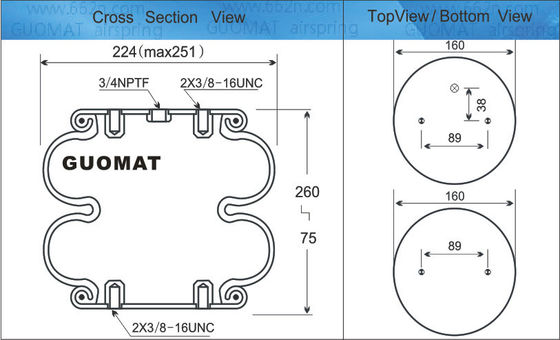

Specifiche e dati tecnici di W01-358-6900

Pietra di fuoco Air Spring numero di parte: W01-358-6900 / W013586900 / W01 358 6900
Altezza di compressione: 3.12
Numero di piastre superiori: 3079
Diametro del coperchio superiore: 6,31 pollici / 160 mm
Numero di pistoni di fondo: 3090
Diametro del coperchio inferiore: 6,31 pollici / 160 mm
Distanza tra il centro della vite: 89 mm
La distanza tra le noci è di 44,5 mm
Denti a vite di copertura superiore: 2pcsX 3 / 8-16UNC
Denti a vite (noce) di copertura inferiore: 2pcsX 3 / 8-16UNC
Balzo di gomma di diametro MAX: 251 mm
Balli di gomma di diametro naturale 224 mm
Corso di lavoro: fino a 260 mm fino a 75 mm MIN
Ventilazione / presa d'aria: 3/4 NPTF
Pietra di fuoco tubo ondulato a molla d'aria numero: 20
Numero di parte Goodyear: 2B9-200 / 2B9200 / 2B9 200
Goodyear Bellows Numero: 578-92-3-202 / 578923202/578 92 3 202
Numero di griglie: 1371
Hendrickson No. del rimorchio: S-8768
Numero del camion Hendrickson: 45843-3
Numero Ridewell: 1003586910C
Numero della parte triangolare: 4320
Numero di fiocchi triangolari: 6325
Watson&Chalin#:AS-0001

Descrizione Ordine di assemblaggio n.
Noci cieche, 1/4 NPT W01-358-6910
Noccioline cieche, 1/4 NPT, paraurti W01-358-6911
Noci cieche, 3/4 NPT W01-358-6900
Noccioline cieche, 3/4 NPT, paraurti W01-358-6901
Anelli di perline di acciaio anti-mercato,
13/4 bulloni, dadi, lamine W01-358-6923
Solo folio di gomma W01-358-0138

La composizione dei complessi molle ad aria

Placca superiore in acciaio:la piastra di copertura superiore è portante pressione e sigillo aria all'interno
Anello della vita:Pelli di parti stabili per evitare deformazioni
La connotazione di buco a vite:con una lunghezza massima di 20 mm o più
Forno pieno di gas / ingresso d'aria:Riempiendo la porosità dell'aria per la molla gonfiabile
di larghezza superiore a 50 mmLa parte principale, può bloccare l'aria e attività flessibili su e giù
Paratoio di gomma (facoltativo):Prevenire la molla d'aria su e giù sulla piastra e la collisione piastra di base, si può scegliere di avere anche non può
La connotazione di buco a vite:con una lunghezza massima di 20 mm o più
Placca di acciaio inferiore:Piastra di acciaio inferiore sta portando la pressione e sigillo aria all'interno

Come calcolare per pneumatici, come

• Massa da sollevare 2000 M (kg)
• Corso desiderato 190 S Min (Mm)
• Numero di sorgenti d'aria 4 N
• Altezza minima di installazione 190 H Min (Mm)
• Diametro minimo dell'impianto 500 D (Mm)
• Pressione dell'aria 6 P (bar)
