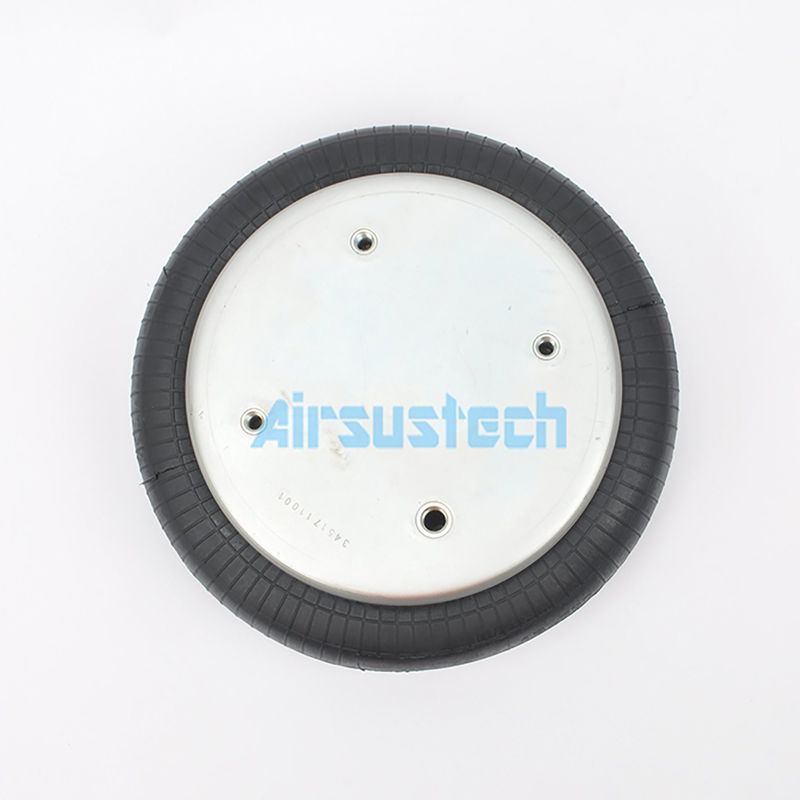

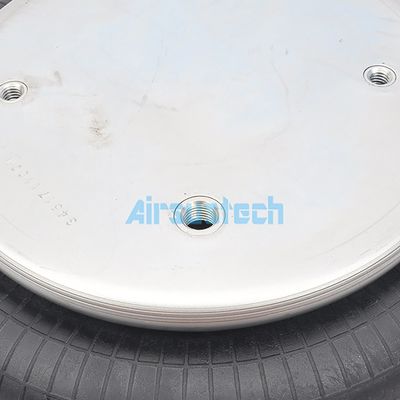

Una molla ad aria convoluta 1B5171 stile sostituisce Contitech FS330-11 468 gomma bellows
Referenza n.
| Pietra di fuoco W01-358-7009 |
Triangolo 6374 |
| Pietra di fuoco W013587009 |
Triangolo 4468 |
| Pietra di fuoco W01 3587009 |
SAF-OlandaAR741 |
| Contitech FS330-11 468 |
Neway90557002 |
| Contitech FS 330-11 468 |
Goodyear 1B12-301 |
| Contitech FS330 11 468 |
Goodyear 1B12 301 |
| Contitech FS 330 11 468 |
Goodyear 1B12-313 |
| Contitech FS33011468 |
Goodyear 1B12 313 |
| Contitech FS33011 |
|
Specifiche e parametri tecnici dettagliati: 1B5171
Denti a vite (nocciolo) della piastra superiore: 3× 3/8-16UNC
Denti a vite della piastra di copertura inferiore: 4× 3/8-16UNC
- Apparecchiature di ventilazione per buchi d'aria/ingresso d'aria/aria
Fuoco d'aria/entrata d'aria: 1/4NPTF
Diametro della piastra superiore: 231 mm
Diametro della copertura inferiore: 231 mm
- Fuscoli di gomma a campana
Diametro di gomma: 325 mm
Trazione: da 55 mm a 160 mm
- Blocco paraurti/blocco paraurti
Nessun blocco del paraurti
- Ciclo cintura/Cintura cintura
senza anello di cintura
Pressione minima: 0 bar
Forza di ritorno all'altezza minima: ≤ 300N
Peso complessivo con piastre fissate: 4,1 kg
Isolamento dalle vibrazioni - valori delle caratteristiche dinamiche
Altezza di progettazione H: raccomandata 130 mm, minima 100 mm
| Pressione p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Forza ((carico) [KN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
6.8 |
| Rapidozza di molla [N/cm] |
2645 |
3290 |
3935 |
4580 |
5225 |
5870 |
| Frequenza naturale [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
Valori delle caratteristiche statiche di applicazione pneumatica
Forza F[KN]
| Pressione p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Altezza H[mm] |
130 |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
7.0 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
6.3 |
| 110 |
12.7 |
16.9 |
21.1 |
25.8 |
30.1 |
34.4 |
5.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
5.6 |
| 90 |
14.4 |
19.2 |
24.0 |
29.1 |
34.0 |
38.9 |
5.3 |
| 80 |
15.0 |
20.2 |
25.2 |
30.5 |
35.5 |
40.6 |
4.9 |
| 70 |
15.5 |
20.9 |
26.2 |
31.6 |
36.9 |
42.1 |
4.3 |
| 60 |
16.0 |
21.6 |
27.1 |
32.6 |
38.0 |
43.3 |
3.9 |
Applicazioni
Pindustria della carta e della carta
Fabbriche di legname
Tavolini per sollevamento
Tsistema di oliatura e di lavorazione
Produzione di energia
Attrezzaturerobotica e automazione
Assemblaggio dei componenti
Assemblaggio per autoveicoli
Apparecchiature mediche
Sistemi di trasporto
Imballaggio
Vantaggi
1Precisione di controllo: l'ammortizzatore a molla d'aria fornisce un controllo di altezza preciso regolando la pressione dell'aria interna.Questa caratteristica elimina la fatica e i problemi di installazione una tantum comuni ad altri tipi di isolatori.
2- Prolungare la vita dell'apparecchiatura: l'ammortizzatore a molla d'aria, grazie al suo particolare principio di assorbimento degli urti, rispecchia un grande vantaggio nella manutenzione dell'apparecchiatura,quando la molla di acciaio tradizionale viene colpita, produrrà il fenomeno dell'auto-vibrazione, la frequenza dell'auto-vibrazione può essere direttamente trasmessa all'attrezzatura, con conseguente allentamento e danneggiamento dell'attrezzatura.L'ammortizzazione da molla d'aria e' molto migliore., ed è anche possibile ottenere un'ammortizzazione completa, riducendo significativamente i costi di manutenzione delle apparecchiature e prolungando la vita delle apparecchiature
3Ampia gamma di azione: carico di isolamento dalle vibrazioni dell'assorbitore ad aria a molla in ogni punto di installazione da 10 kg a più di 10 tonnellate, può soddisfare una varietà di esigenze di produzione diverse.(Ad esempio, la molla ad aria di Guomat, possono esserci differenze tra le marche)
4. Assorbimento degli urti superiore: gli ammortizzatori a molla d'aria forniscono un isolamento delle vibrazioni superiore tra tutti i tipi di ammortizzatori.La frequenza naturale del sistema può essere ancora inferiore se viene aggiunta una camera di accumulo di aria supplementarePer ottenere lo stesso effetto, la deformazione statica degli ammortizzatori a molla a spirale tradizionali deve essere di almeno 230 mm.
