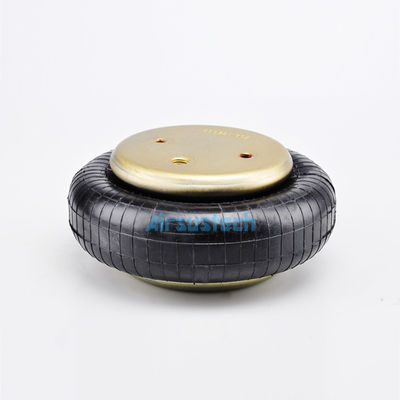

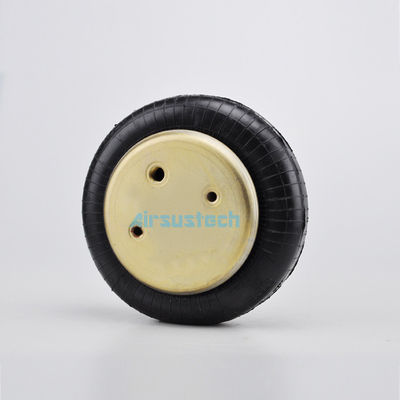

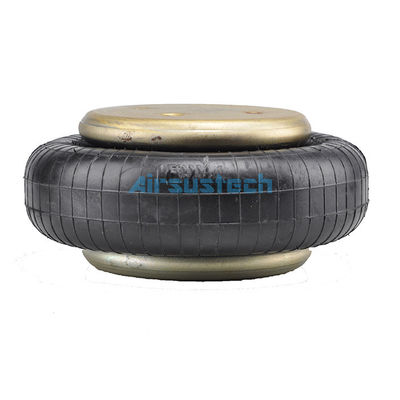

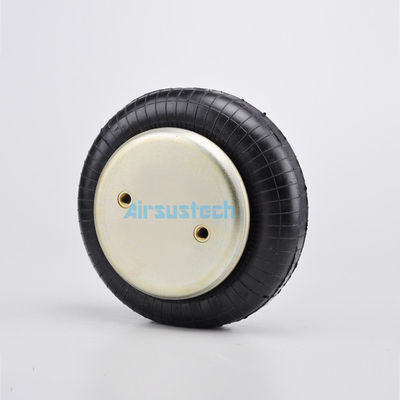

1B8X4 Attuatori ad aria avvolto in gomma singola Firestone Air Spring W01-358-7564

Dettagli:

Luogo di origine:	Guangzhou Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949, ISO9001
Numero di modello:	1B8X4

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 pezzi
Prezzo:	USD49.9-59.9/PC
Imballaggi particolari:	Casella di cartone forte o come richiesto dai clienti
Tempi di consegna:	3-7 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union o altri
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Funzione:	Ridurre lo shock	Chiave:	Firestone W01-358-7564
Codice S.A.:	8708809000	Garanzia:	12 mesi
Tipo:	Riempito di gas	Goodyear:	1B8-550
Max.diameter:	230mm	Altezza del colpo:	50 mm-140 mm
Evidenziare:	1B8X4 Firestone Air Spring , Firestone Air Spring W01-358-7564

1B8X4 Attuatori ad aria avvolto in gomma singola Firestone Air Spring W01-358-7564

Referenza n.

Numero di riferimento incrocio

Firestone.W01-358-7564
Firestone.W01 358 7564
Firestone.013587564

Goodyear: 1B8-550
Goodyear: 1B8 550
Goodyear: 1B8550

Contitech: FS120-10
Contitech: FS120 10
Contitech: FS12010

Specifiche e parametri tecnici dettagliati:AIRSUSTECH 1B8×4

Noce/noce cieca

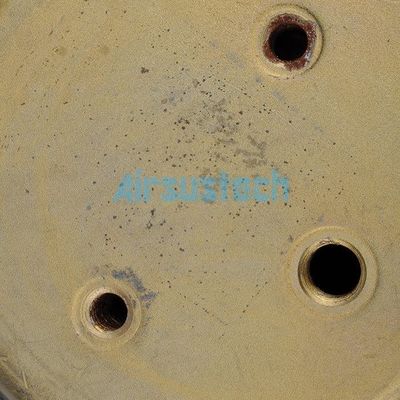

Denti a vite (nocciolo) della piastra superiore: 2×3/8-16UNC
Distanza tra il centro della vite e la piastra di copertura superiore: 70 mm
Denti a vite della piastra di copertura inferiore:2×3/8-16UNC
Distanza tra il centro della vite e la piastra di copertura inferiore: 70 mm

Apparecchiature di ventilazione per buchi d'aria/ingresso d'aria/aria

Fuoco d'aria/entrata d'aria: 1/4NPTF
Distanza tra il foro d'aria e la vite: 35 mm

Placca di copertura

Diametro della piastra superiore: 135 mm
Diametro del coperchio inferiore: 135 mm

Fuscoli di gomma a campana

Diametro del tubo di gomma: 200 mm
Max. OD: 230 mm
Corso: da 50 mm a 140 mm

Blocco paraurti/blocco paraurti

Nessun blocco del paraurti

Ciclo cintura/Cintura cintura

senza anello di cintura

Pressione minima: 0 bar
Forza di ritorno all'altezza minima: ≤ 200N
Peso complessivo con piastre serrate: 2,0 kg

Isolamento dalle vibrazioni - valori delle caratteristiche dinamiche
Altezza di progettazione H: raccomandata 110 mm, minima 90 mm

Pressione p[bar]	3	4	5	6	7	8	Vol. V[l]
Forza ((carico) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Rapidozza di molla [N/cm]	1335	1620	1925	2230	2535	2840
Frequenza naturale [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Valori delle caratteristiche statiche di applicazione pneumatica
Forza F[KN]

Pressione p [bar]		3	4	5	6	7	8	Vol. V [l]
Altezza H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Firestone Style 116 molla d'aria avvolto

Descrizione		Ordine di assemblea n.
Stile 116	Noci cieche, 1/4 NPT	W01-358-7564
Stile 116	Noci cieche, 3/4 NPT	W01-358-7561
Due Ply Bellows	Anelli a perline in acciaio, perni 13/4, dadi, lamine	W01-358-7568
	Noccioline cieche con valvola del serbatoio 1/4 installata	W01-A72-7518
	Solo focolai di gomma	W01-358-0133

Diametro della piastra: 5,31 pollici / 135 mm
Corsa massima: 4 pollici / 101 mm
Altezza massima: 6 pollici / 152 mm
Altezza minima: 2 pollici / 51 mm
Connessione aerea: 1/4 NPT
Materiale di base: NR
Filtro di montaggio: 2x3/8-16 UNC
Stile: 116
Intervallo di temperatura min/max: - 40°C / +70°C
Altezza massima di lavoro raccomandata: 5,1 pollici / 130 mm
Diametro massimo: 5,31 pollici / 231 mm carico massimo: 3,41 psi / 16,55 kN

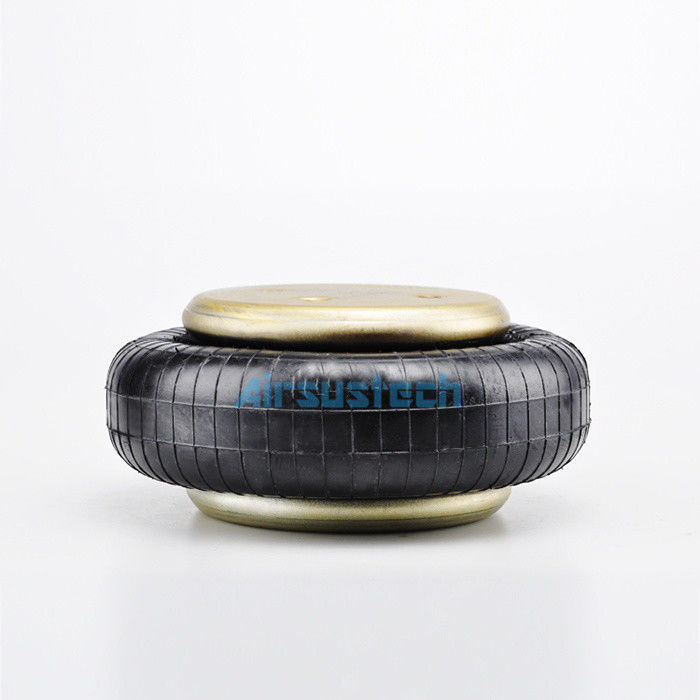

L'immagine correlata di 1B8×4

1B8X4 Attuatori ad aria avvolto in gomma singola Firestone Air Spring W01-358-7564 0
