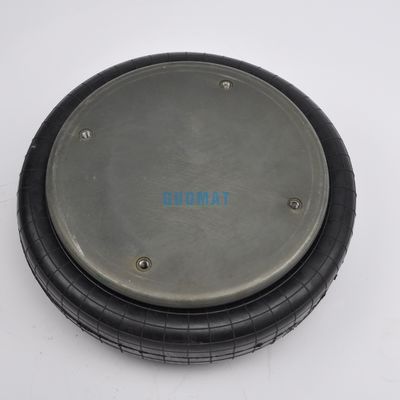

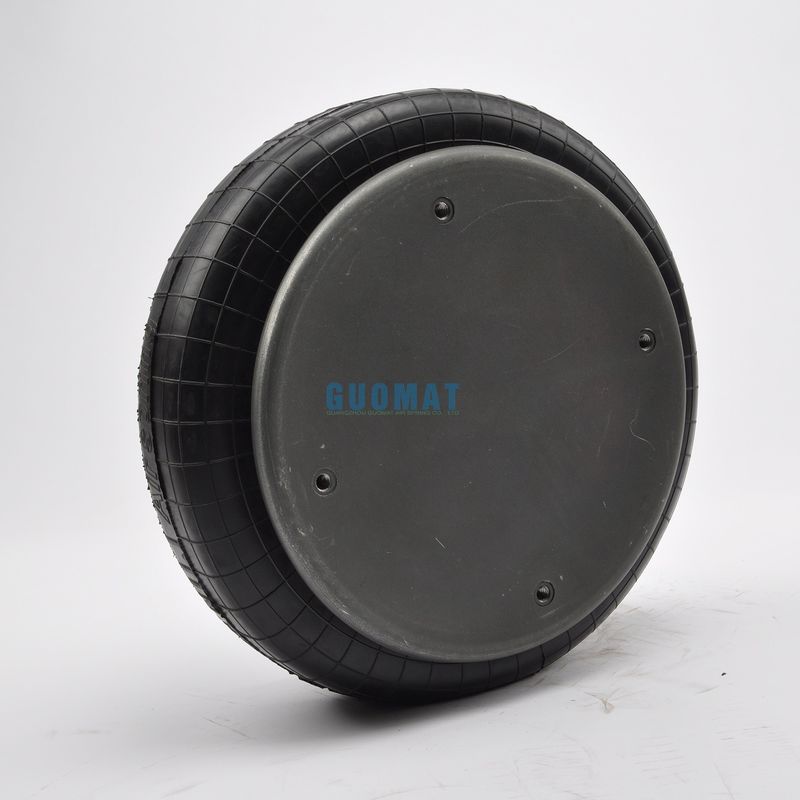

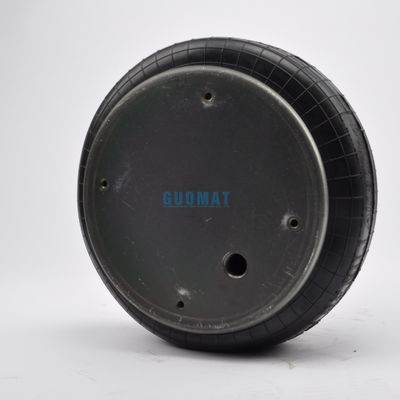

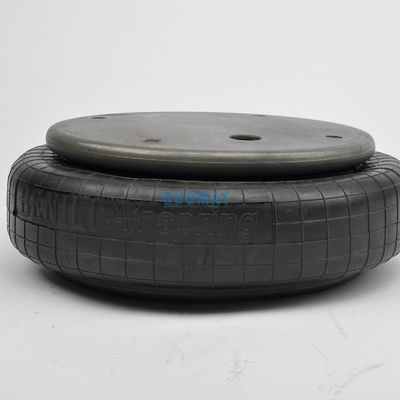

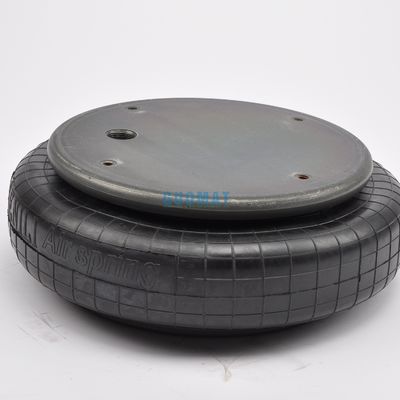

W01M586100 GUOMAT NO.1B53014 3/4 NPT Inetto d'aria a molla singola
GUOMAT 1B530143/4 Specifiche e dati tecnici
Temperatura di funzionamento: da 57Co a -54Co
GUOMAT NO:1B53014 3/4
Numero di croce: W01-M58-6101
Noce / Noce cieca

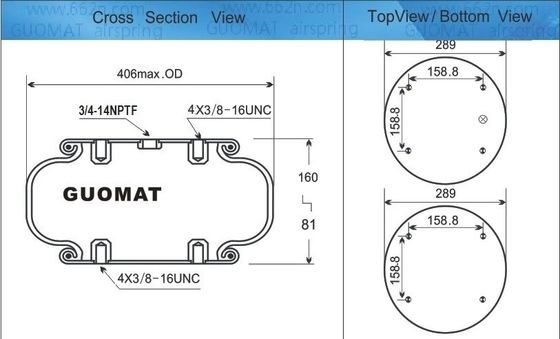

Dente a vite (nocciolo) 4pcsX 3/8-16UNC
Distanza tra il centro della vite e la piastra di copertura superiore:158.8 mm
Dente a vite (nocciolo) per la copertura inferiore: 4pcsX 3/8-16UNC
Distanza di centraggio della lastra di copertura inferiore: 158,8 mm
Distanza tra le prese di gas 79,4 mm
Forno di gas / ingresso d'aria / impianto d'aria
Fuoco di gas / ingresso d' aria: 1/4 NPT
Piastra di copertura
Diametro della piastra di copertura superiore (larghezza): 289 mm
Diametro della piastra di copertura inferiore (larghezza): 289 mm
Fabbricazione a partire da semi di legno
Diametro naturale 380 mm
Diametro massimo dei braccioli di gomma: 406 mm
Altezza naturale: 120 mm
Il tratto di lavoro: da MAX 160 mm a MIN 81 mm
Blocco tampone / Blocco tampone
Senza blocco paraurti
Anello di cintura
# Con la cintura # # senza la cintura #
|
Isolamento dalle vibrazioni - valore caratteristico dinamico
Altezza di progetto H: 5,91 pollici raccomandato, minimo 4,72 pollici
|
| Pressione p [psi] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
| Forza (carico) [lbf] |
3840 |
5800 |
7820 |
9830 |
11800 |
685 |
| Capacità di ripresa [lbf/in.] |
1980 |
2590 |
3280 |
4060 |
4630 |
| Frequenza naturale [Hz] |
2.2 |
2.1 |
2.1 |
2.0 |
2.0 |
|
Applicazioni pneumatiche - Caratteristiche statiche
Forza F [lbf]
|
| Pressione p [psi] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
| Altezza H [in.] |
6.5 |
3340 |
5060 |
6840 |
8660 |
10500 |
740 |
| 6.0 |
3760 |
5690 |
7650 |
9660 |
11600 |
690 |
| 5.5 |
4140 |
6250 |
8380 |
10600 |
12700 |
650 |
| 5.0 |
4450 |
6680 |
8960 |
11300 |
13500 |
610 |
| 4.5 |
4720 |
7070 |
9460 |
11900 |
14300 |
560 |
| 4.0 |
4940 |
7380 |
9870 |
12400 |
14900 |
510 |
| 3.5 |
5120 |
7610 |
10200 |
12800 |
15300 |
450 |
| 3.0 |
5260 |
7810 |
10500 |
13100 |
15700 |
380 |
| 2.5 |
5350 |
7970 |
10700 |
13400 |
16000 |
300 |
I tipi di attuatore d'aria a convoluzione singola utilizzati
| Attuatore d'aria a convoluzione singola |
| Tutte le misure sono in mm |
| GUOMAT NO. |
Fuoco pietra molla d'aria NO. |
Min. Altezza di progetto |
Spazio necessario per l'installazione |
Max. colpo. |
| |
|
|
|
|
| 1B53014 31/4 |
W01-M58-6101 |
51 |
420 |
134 |
| |
|
|
|
|
Descrizione di GUOMAT 1B53014 3/4:
Il metodo tradizionale di ammortizzazione del letto fluidizzato è basato principalmente su una pastiglia di gomma, che richiede una molla in acciaio più alta.l'introduzione di "sistemi di isolamento delle molle d'aria" dall'estero ha permesso l'isolamento piuttosto che l'assorbimento degli urtiCon il suo modo unico di conversione dell'energia, la vibrazione dell'energia meccanica in energia interna, rendendo il 95% della vibrazione sono isolati, per ottenere il vero effetto di isolamento.
Diversi tipi di letto fluidizzato, in base al peso complessivo del letto fluidizzato per scegliere la capacità portante appropriata della molla d'aria,e letto fluidizzato secondo la lunghezza, la larghezza e l'altezza del progetto di un impianto specificoL'installazione del sistema di isolamento è molto più facile rispetto all'installazione di una molla in acciaio.
L'isolamento degli airbag, ci sono due metodi di controllo. uno è un gruppo (di solito 4 o 6) di airbag con un'unica valvola unidirezionale, come un pneumatico di auto.
Abbiamo anche altre taglie:
Stile:113 Due Ply Bellow
Noci cieche, 1/4 BSP:W01-M58-6101
Noccioline cieche, 1/4 BSP, paraurti:W01-M58-6103
Noci cieche, 3/4 BSP:W01-M58-6100
Noccioline cieche, 3/4 BSP, paraurti:W01-M58-6102
Anelli a perline di acciaio anti-affondamento, bulloni da 40 mm, lavandini per noci:W01-M58-7538
Solo folio di gomma:W01-358-0135
Forza di crollo all'altezza minima (@ 0 BAR): 76N
128 Costruzioni ad alta resistenza
Noci cieche, 114 BSP:W01-M58-6071
Noccioline cieche, 114 BSP, paraurti in gomma:W01-M58-6068
Noci cieche, 3/4 BSP:W01-M58-6070
Noccioline cieche, 3/4 BSP, paraurti in gomma:W01-M58-6069
Solo folio di gomma:W01-358-0231
