Piccole dimensioni Air Spring industriale Fs40-6 Contitech Macchine accessori Phoenix Sp1b04 Weforma Wbe100-E1 carico 500kg

Dettagli:

Luogo di origine:	GuangZhou, Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	1B4060

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5 pezzi
Prezzo:	USD49.9-59.9/PC
Imballaggi particolari:	Casella di cartone forte o come richiesto dai clienti
Tempi di consegna:	3-7 giorni lavorativi
Termini di pagamento:	L/C, T/T, Western Union o altri
Capacità di alimentazione:	1000 pezzi/settimana

Contatto

Descrizione di prodotto dettagliata

Prodotto:	Molla pneumatica industriale	N.W.:	1,0 chilogrammi
Ingresso dell'aria:	G1/8	Foro/prigioniero della piastra inferiore:	M8
Piastra inferiore Dia:	90 millimetri	Codice SGS:	8708809000
Tipo:	Riempito di gas	Materiale di molla:	Gomma e ferro
Evidenziare:	500 kg di molla d'aria industriale , Sorgente d'aria industriale di piccole dimensioni , Abbiamo formato una molla d'aria industriale.

Fs40-6 Contitech Macchine accessori Piccole dimensioni Industrial Air Spring Phoenix Sp1b04 Weforma Wbe100-E1 Carico 500kg

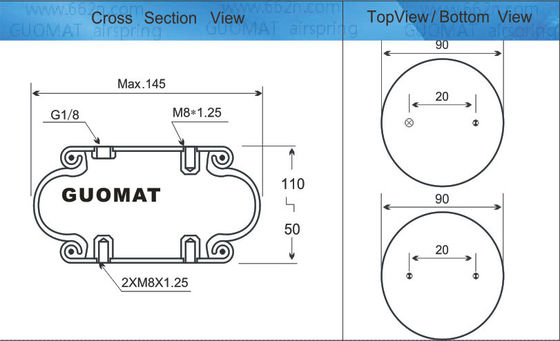

FS40-6 Parametri tecnici
Diametro della piastra di copertura superiore	90 mm
Diametro della piastra di copertura inferiore	90 mm
Distanza tra il centro e la vite	20 mm
Distanza tra il buco di gas e la noce	Insieme.
Buco di gas	G1/8
Dente a vite (noce)	2 pezzi XM8X1.25
Diametro MAX dei braccioli di gomma	145 mm
L'ictus	50-110 mm

Produttore di apparecchiature originali OEM:

Phoenix.	SP1B04
Weforma	WBE100-E1
contitech	FS 40-6

Dati tecnici
Pressione minima	0 bar
Forza di ritorno all'altezza minima	≤ 120 N
Peso complessivo con piastre fissate	00,9 kg

Isolamento dalle vibrazioni - valori delle caratteristiche dinamiche
Altezza di progettazione H: raccomandata 90 mm, minima 70 mm
Pressione p [bar]	3	4	5	6	7	8	Vol. V[l]
Forza (carico) [KN]	1.7	2.3	2.8	3.4	3.8	4.4	0.5
Rapidozza di molla [N/cm]	760	990	1220	1480	1610	1820
Frequenza naturale [Hz]	3.5	3.3	3.3	3.3	3.2	3.2

Applicazione pneumatica - valori delle caratteristiche statiche
Forza F [kN]
Pressione p [bar]	3	4	5	6	7	8	Vol. V[l]
Altezza H [mm] 60	2.6	3.5	4.3	5.2	6.1	6.9	0.3
70	2.3	3.2	3.9	4.7	5.4	6.2	0.4
80	2.1	2.8	3.5	4.2	4.9	5.3	0.5
90	1.7	2.2	2.8	3.4	3.9	4.4	0.5
100	1.2	1.6	2	2.5	3	3.4	0.6

I tipi di attuatore d'aria a convoluzione singola utilizzati

Attuatore d'aria a convoluzione singola
Tutte le misure sono in mm
GUOMAT NO.	Contitech NO.	Min. Altezza di progetto	Spazio necessario per l'installazione	Max. colpo.
1B4060	FS 40-6	50	160	60
1B5050	FS 50-5	51	165	44
1B7070	FS 70-7	51	180	64
1B10010	FS 100-10	51	225	94
1B1209	FS 120-9	50	230	85
1B1210	FS 120-10	51	245	99
1B12012	FS 120-12	51	250	119
1B20010	FS 200-10	51	265	89
1B33011	FS 330-11	51	340	99

Le molle ad aria hanno risolto con successo i problemi di azionamento, ad un costo ridotto, in molte applicazioni, tra cui:

1.Lavatrice commerciale

2- Serbatoio di scarico.

3.Vibrazioni della macchina di imballaggio

4- Il compressore.

5- La console.

6- Schermo vibrante.

7.Soffatore e motore

8- Pannello di controllo.

9Isolamento da urti.

10.Schermatura e accoppiamento flessibile

11. Pompa a vuoto

12- Un colpo di espansione.

13.CAM a rullo di supporto

14- Il localizzatore solare.

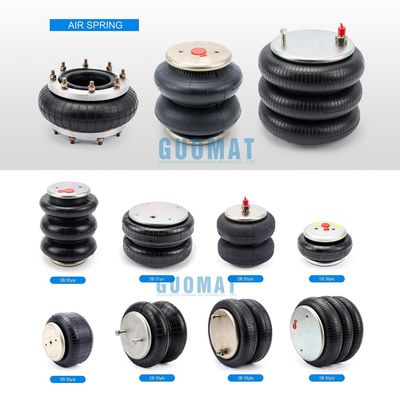

Altri tipi di molle ad aria a guomat per macchine industriali:

Piccole dimensioni Air Spring industriale Fs40-6 Contitech Macchine accessori Phoenix Sp1b04 Weforma Wbe100-E1 carico 500kg 0

GUOMAT linea di produzione di molle d'aria:

Piccole dimensioni Air Spring industriale Fs40-6 Contitech Macchine accessori Phoenix Sp1b04 Weforma Wbe100-E1 carico 500kg 1

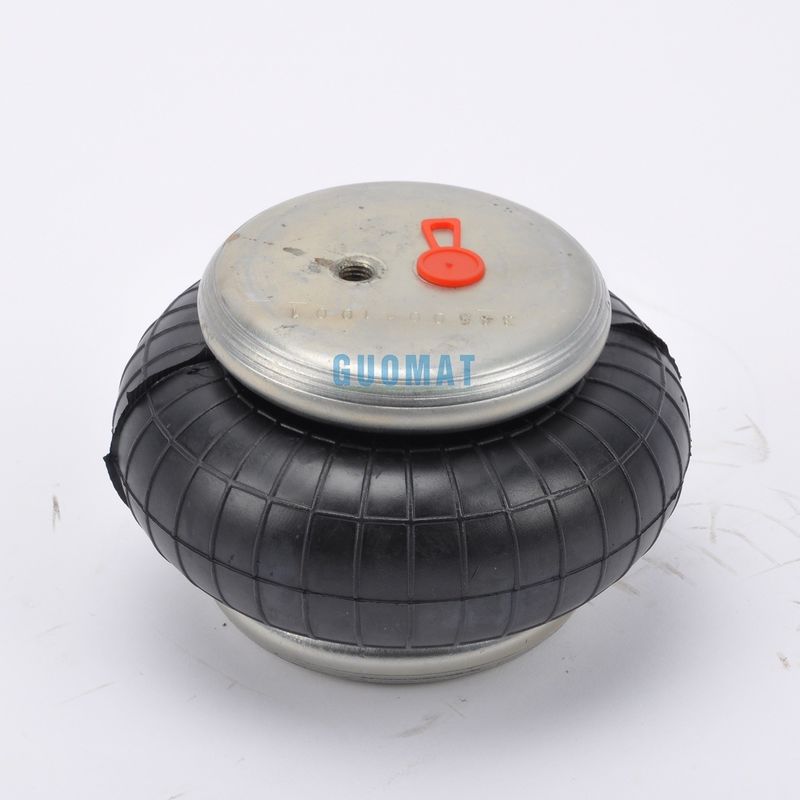

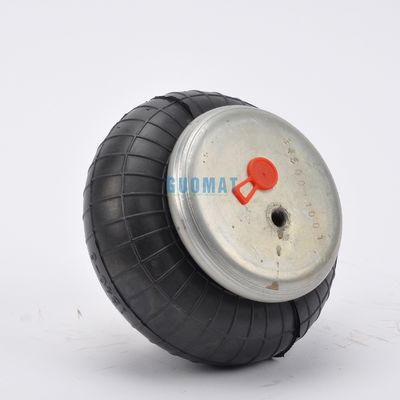

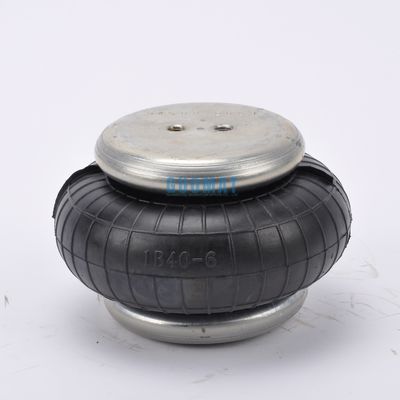

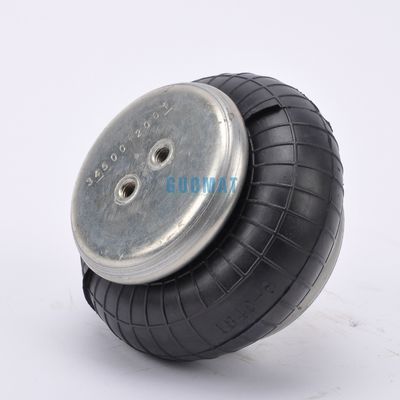

Dettagli immagini della molla d'aria 1B4060:

Piccole dimensioni Air Spring industriale Fs40-6 Contitech Macchine accessori Phoenix Sp1b04 Weforma Wbe100-E1 carico 500kg 2
