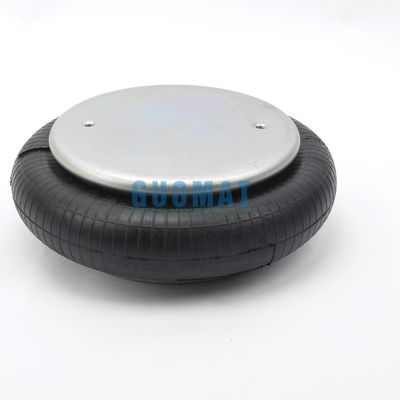

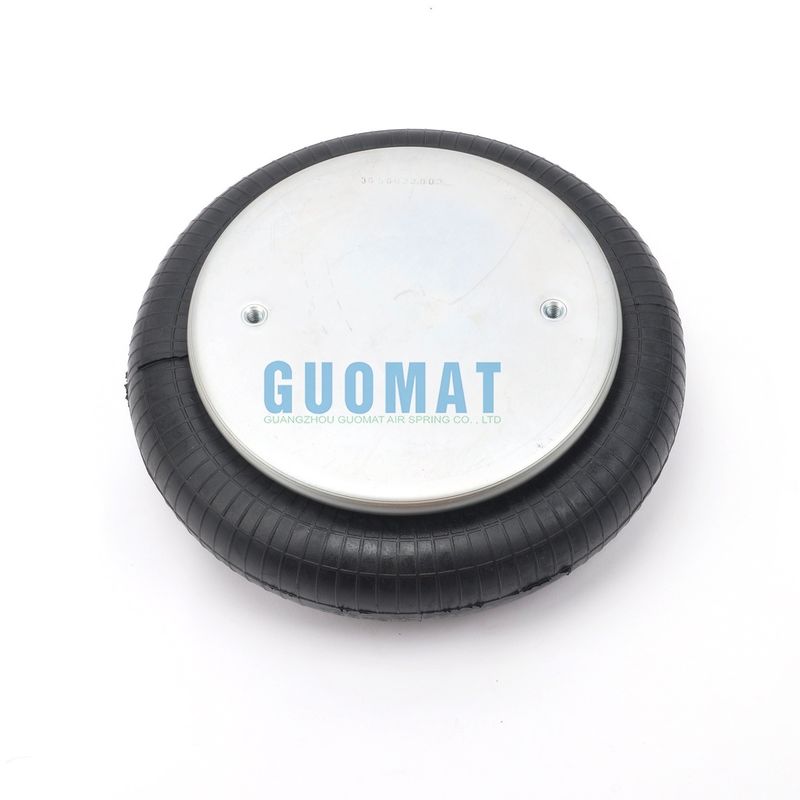

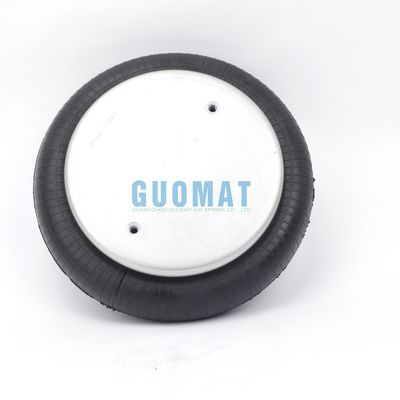

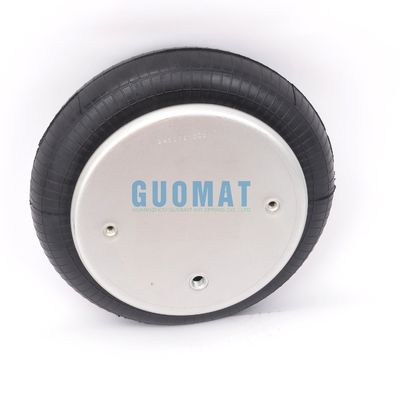

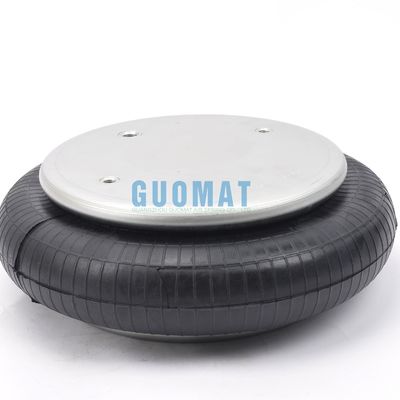

FS 330-11 CI Contitech ConvolutedShocks / Single Convolution Air Actuator Pietra di fuoco
GUOMAT 1B5530 Specifiche e dati tecnici
Numero d'ordine: FS 330-11
Numero di parte Contitech:FS 330-11
Altezza di compressione: 2.12

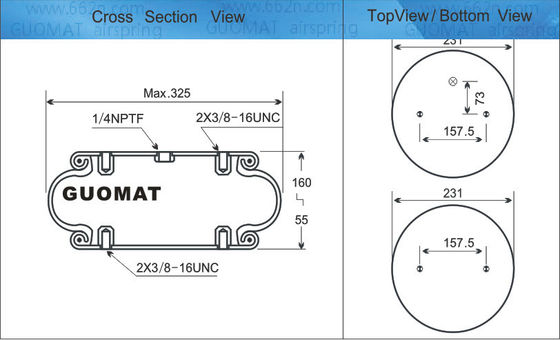

Diametro della piastra di copertura superiore: 9,00 pollici / 231 mm
Numero del pistone inferiore: 3212 o 3183
Diametro della piastra di copertura inferiore: 9,00 pollici / 231 mm
Distanza tra le viti: 157,5 mm
Distanza tra i fori di gas e le noccioline 73 mm
Dente: 2pcsX 3/8-16UNC
Dente: 2pcsX 3/8-16UNC
Diametro massimo: 12,9 pollici / 325 mm
Diametro naturale di 300 mm
Il tratto di lavoro: da MAX 160 mm a MIN 55 mm
Altezza compressa: 2,12 pollici / 105 mm
Forno di gas / ingresso d' aria: 1/4 N P.T.F.
Pietra di fuoco, primavera d'aria, numero 19
Numero di parte Goodyear:1B12-300 / 1B12-313
Goodyear Bellows Numero:578-91-3-301 / 578 91 3 301 / 578913301
Numero della parte triangolare:4474
Numero del triangolo:6374
Olanda (Neway) Numero:905-57-226
Capacità di carico a 20 psig: 1.300 lbsf
Capacità di carico a 60 psig: 3.900 lbsf
Capacità di carico a 90 psig: 5.850 lbsf
Temperatura di funzionamento: da 57Co a -54Co
Produttore di apparecchiature originali OEM:
| Goodyear |
1B12-300/313 |
| Pietra di fuoco Primavera d'aria |
W01-358-7008 |
| contitech |
FS330-11 474 |
| triangolo |
6374/4474 |
| Tipo |
Ordine n. |
Tipo |
Ordine n. |
| Solo focolai di gomma |
72539 |
con piastre a crimp, ingresso d'aria G1,A = 66 mm eccentrico |
2681060000 |
| con le piastre a crimp, G1/4 ingresso d'aria,A = 73 mm eccentrico |
60424 |
di acciaio inossidabile, |
G3/4 ingresso d'aria |
| con piastre a crimp, ingresso d'aria G3/4,A = 73 mm eccentrico |
62743 |
A = 73 mm eccentrico |
69583 |
|
Isolamento dalle vibrazioni - valori delle caratteristiche dinamiche
Altezza di progettazione H: 130 mm raccomandata, minimo 100 mm
|
| Pressione p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Forza (carico) [kN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29 |
7 |
| Capacità di accensione |
264.5 |
329 |
393.5 |
458 |
522.5 |
587 |
7 |
| Frequenza naturale [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
7 |
|
Applicazione pneumatica - valori delle caratteristiche statiche
Forza F [kN]
|
| Pressione p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
| Altezza H [mm] |
140 |
9.46 |
12.7 |
15.8 |
19.5 |
22.8 |
26 |
| |
120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
| |
100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
Utilizzo delle molle d'aria nelle applicazioni industriali
Air Spring fornisce soluzioni per l'installazione di vibrazioni in una vasta gamma di macchine, dalla progettazione tecnica al coordinamento dei vari componenti di sistema.Le molle d'aria possono essere utilizzate in molte applicazioni per ridurre efficacemente gli effetti delle vibrazioni sulle apparecchiatureAttualmente, sempre più attrezzature industriali utilizzano molle ad aria. Le molle ad aria GUOMAT possono raggiungere frequenze naturali molto basse, da 0,5 a 3,5 Hz, a seconda del tipo.da 5 kN a oltre 440 kN, gli isolatori dell'aria forniscono un'installazione efficiente per strumenti di misura sensibili e fondazioni pesanti.
Apparecchiature industrialiCome:
Apparecchiature per la fabbricazione della carta, grandi lavatrici, attrezzature per il trattamento dell'acqua, attrezzature per il fitness, presse a foratura, attrezzature per il disegno in pelle, stazioni di prova per automobili, macchinari medici, macchinari minerari, ecc.
