| Luogo di origine: | Guangdong, Cina |
| Marca: | GUOMAT |
| Certificazione: | ISO/TS16949:2009 |
| Numero di modello: | FS200-10 |
| Quantità di ordine minimo: | 6 pezzi |
|---|---|
| Prezzo: | $59.9-159.9/pc |
| Imballaggi particolari: | Forte scatola di cartone o come bisogno dei clienti |
| Tempi di consegna: | 2-8 giorni lavorativi |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 1000 PZ/SETTIMANA |
| Materiale: | Gomma e acciaio | Garanzia: | 12 mesi |
|---|---|---|---|
| Foro del gas: | G1/4 | Sospensione aerea: | Molla pneumatica Contitech |
| Numero di convoluzione: | 1 | Colore: | Nero |
| Contitech: | FS200-10 | MOQ: | 10 pezzi |
| Evidenziare: | FS 200-10 CI Molla pneumatica a spirale singola,Molla pneumatica a spirale singola industriale |
||

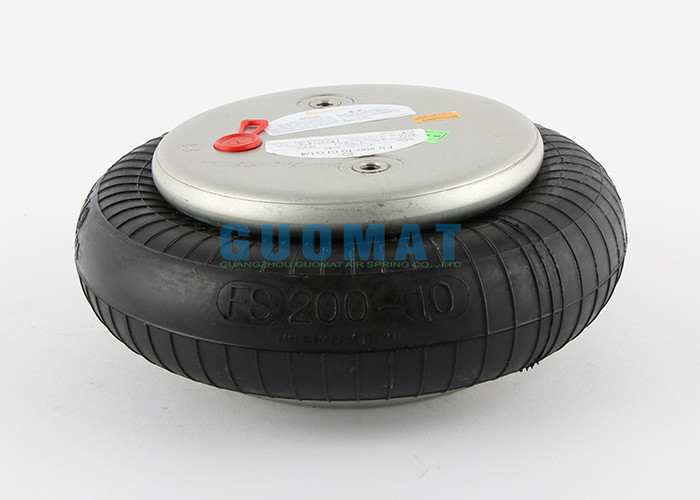

Le FS 200-10 CI scelgono le borse di soffietto di gomma industriali complicate dell'aria della molla pneumatica G1/4 per la macchina di carta
Descrizione dettagliata PerContitech FS200-10
Produttore: Contitech
Numero parte: FS 200-10 CI
Diametro piastra di copertura superiore: 161 mm
La vite (dado) della piastra di copertura superiore: 2XM8,15mm
La distanza tra la vite della piastra di copertura superiore: 89 mm
Foro del gas: G1/4
Diametro piastra di copertura inferiore: 161 mm
La vite (dado) della piastra di copertura inferiore: 2XM8,15mm
La distanza tra la vite della piastra di copertura inferiore: 89 mm
Il diametro del soffietto in gomma: 250 mm
La corsa di lavoro: 51 mm-140 mm
Isolamento dalle vibrazioni – valori caratteristici dinamici
Altezza progetto H: consigliata 110mm, minima 90mm
| Pressione P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Volume V［I］ |
| Forza (carico) ［KN］ | 5.5 | 7.5 | 9.6 | 11.9 | 14 | 15.7 | 2.9 |
| Tasso della molla［N/cm］ | 150 | 205 | 260 | 315 | 370 | 425 | |
| Frequenza naturale［Hz］ | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 |
Applicazione pneumatica – valori caratteristici statici
Forza F [kN]
| Pressione P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Volume V［I］ | |
| Altezza H［mm］ | 150 | 5.36 | 7.24 | 9.18 | 11.2 | 13.2 | 15.3 | 3.1 |
| 110 | 6.09 | 8.21 | 10.4 | 12.6 | 14.8 | 17.2 | 2.9 | |
| 100 | 6,85 | 9.2 | 11.6 | 14 | 16.5 | 19 | 2.6 | |
| 90 | 7.37 | 9.88 | 12.4 | 15 | 17.7 | 20.3 | 2.4 | |
| 80 | 7,85 | 10.5 | 13.2 | 15.9 | 18.7 | 21.5 | 2.1 | |
| 70 | 8.36 | 11.2 | 13.9 | 16.8 | 19.7 | 22.6 | 18 | |
| 60 | 8.68 | 11.5 | 14.5 | 17.4 | 20.3 | 23.3 | 1.5 | |
Materiale: gomma
Garanzia: 1 anno di garanzia
MOQ: 10 pezzi
Molla pneumatica: molla pneumatica a spirale singola
Colore nero
Foro del gas: G1/4;G3/4
Articolo: molla pneumatica industriale stile soffietto
Numero di assemblaggio Contitech
FS 120-9 3/4 M8 ;FS120-9 3/4M8
FS 120-9 1/4 M8 ;FS120-9 1/4 M8
Istruzioni per l'uso della molla pneumatica in gomma
Non gonfiare la molla pneumatica quando non è installata, a meno che il prodotto non sia installato saldamente in una struttura adatta e la pressione massima sia di 7 pressioni, altrimenti esiste il rischio di danni al prodotto o lesioni personali
Le molle ad aria devono essere collocate all'interno a temperatura ambiente, in un luogo fresco e asciutto
La molla pneumatica è realizzata in materiale elastico di alta qualità e le sue buone prestazioni dinamiche assicurano che la molla pneumatica sia esente da manutenzione e abbia una lunga durata.
Ampia gamma di temperature di esercizio da -53°C a 70°C
Resistente all'aria compressa oleosa
Anti polvere
Resistente ai detergenti alcalini e acidi
Insensibile alle influenze atmosferiche
Resistente all'ozono
solvente
Olio idraulico
Grasso
