| Luogo di origine: | Guangdong, Cina |
| Marca: | GUOMAT |
| Certificazione: | ISO/TS16949:2009 |
| Numero di modello: | FD330-22 |
| Quantità di ordine minimo: | 6 pezzi |
|---|---|
| Prezzo: | $59.9-159.9/pc |
| Imballaggi particolari: | Forte scatola di cartone o come bisogno dei clienti |
| Tempi di consegna: | 2-8 giorni lavorativi |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 1000 PZ/SETTIMANA |
| Materiale: | Gomma e acciaio | Garanzia: | 12 mesi |
|---|---|---|---|
| Campione e OEM: | A disposizione | Operazione: | Pieno di gas |
| Numero dell'OEM: | FD 330-22CI | Il peso: | 4,8 kg |
| Foro del gas: | G1/4 | Sospensione aerea: | Molla pneumatica Contitech |
| Evidenziare: | Molla pneumatica in gomma Contitech FD 330-22,molla pneumatica in gomma a doppia convoluzione |
||

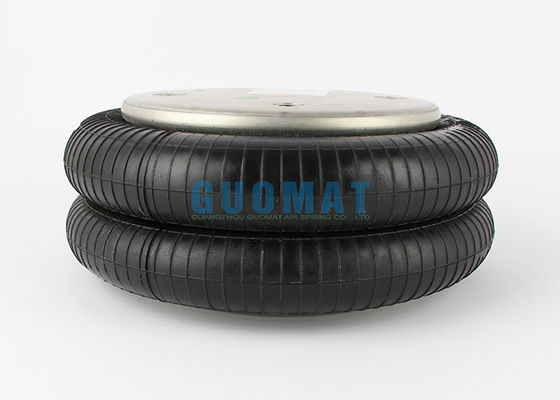

Contitech FD 330-22 CI Attuatore pneumatico a doppia convoluzione G1/4 Raccordo pneumatico Molla pneumatica in gomma
Descrizione dettagliata PerContitech FD330-22
Produttore: Contitech
Numero parte: FD 330-22 CI G1/4
Garanzia: 12 mesi
Materiale: gomma e acciaio
Colore nero
Pagamento:LC/TT/Western Union/PayPal
Confezione: robusto cartone marrone
Tempi di consegna: circa 2-8 giorni lavorativi dopo aver ricevuto il pagamento
Metodo di spedizione: via mare, via aerea, tramite espresso (DHL/UPS/EMS/Fedex)
Dati tecnici
|
1 |
Dente della vite (dado) superiore |
2xM8-15mm |
|
2 |
Diametro piastra di copertura superiore |
228 mm |
|
3 |
Diametro piastra di copertura inferiore |
228 mm |
|
4 |
Distanza dal centro della vite |
157,5 mm |
|
5 |
Foro del gas |
G1/4 |
|
6 |
Dente della vite inferiore (dado). |
2xM8-15mm |
|
7 |
Soffietto in gomma Diametro MAX |
325mm |
|
8 |
L'ictus |
75-305 mm |
|
9 |
Peso complessivo con piastre bloccate |
4,8 kg |
|
10 |
Larghezza di montaggio richiesta |
340 mm |
Isolamento dalle vibrazioni – valori caratteristici dinamici
Altezza progetto H: consigliata 240mm, minima 220mm
| Pressione P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Volume V［I］ |
| Forza (carico) ［KN］ | 10 | 13.3 | 16.7 | 20.6 | 24.1 | 27.6 | 12 |
| Tasso della molla［N/cm］ | 156 | 190 | 221 | 252 | 283 | 314 | |
| Frequenza naturale［Hz］ | 2.0 | 1.9 | 1.8 | 1.8 | 1.7 | 1.7 |
Applicazione pneumatica – valori caratteristici statici
Forza F [kN]
| Pressione P ［bar］ | 3 | 4 | 5 | 6 | 7 | 8 | Volume V［I］ | |
| Altezza H［mm］ | 265 | 7.97 | 10.8 | 13.5 | 16.9 | 19.7 | 22.7 | 13 |
| 220 | 11.3 | 15.2 | 18.9 | 23.1 | 26.9 | 30.8 | 11 | |
| 180 | 13.6 | 18.2 | 22.7 | 27.5 | 32 | 36.5 | 8.8 | |
| 140 | 15.4 | 20.5 | 25.5 | 31.1 | 36.3 | 41.3 | 6.8 | |
| 100 | 16.8 | 22.1 | 27.8 | 34.1 | 39.8 | 45 | 4.8 | |
Istruzioni di servizio
M8: massimo 25Nm
G1/4: massimo 25Nm
Tipi comuni di molle pneumatiche a doppia spirale
DF330-22363;FD330-22 363
Ogni molla pneumatica standard è composta da 4 strati
•Lo strato interno che contiene effettivamente l'aria.
•Applicato il primo strato di gomma rinforzata con tessuto
ad un angolo specifico.
•Il secondo strato di gomma rinforzata con tessuto che
è posato con un angolo specifico rispetto al primo strato.
•La fodera per proteggere gli strati di tessuto di sbieco.
