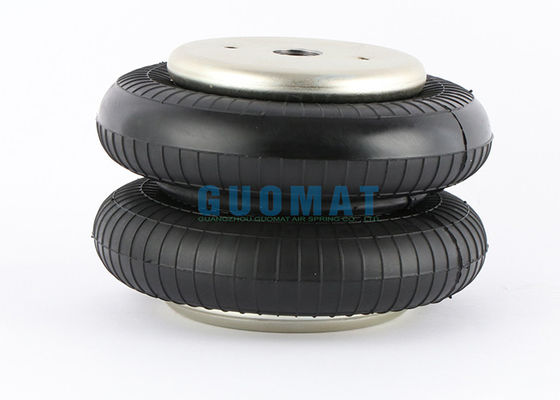

FD120-17 Contitech doppia molla pneumatica in gomma contorta Airkraft 2B-181 per punzonatrice
Descrizione del prodotto
| Codice articolo |
2B5020 |
Materiale |
Gomma e Acciaio |
| Garanzia |
12 mesi |
Pacchetto |
cartone |
| MOQ |
1 pz |
Marca |
GUOMAT o Neutro |
| Contitech |
DF 120-17 |
Trasporto aereo |
113053 |
Contitech FD120-17 / Contitech FD 120-17 / Contitech FD120-17 / Contitech FD 120-17
Airkraft 113053 / Airkraft 113 053 / Airkraft 2B-181
Parametro tecnico
Struttura: doppie molle pneumatiche
Ingresso: G3/4
Corsa della molla pneumatica: 130 mm
Diametro della molla pneumatica: 215 mm
Diametro di montaggio: 230 mm
Diametro coperchio: 135 mm
Altezza minima: 75 mm
Altezza consigliata: 190 mm
Altezza massima: 230 mm
Pressione di esercizio: 0-8 bar
Forza (carico) a 6 bar: 8000 N
Temperatura di lavoro: -40℃+70℃
Dente della vite della piastra di copertura superiore (dado): 2XM8X1.25
Dente della vite della piastra di copertura inferiore (dado): 2XM8X1.25
Distanza centrale della vite della piastra di copertura superiore: 70 mm
Distanza centrale della vite della piastra di copertura inferiore: 70 mm
Dati dell'ordine di acquisto
Min.pressione 0bar
Forza di ritorno all'altezza minima ≤200N
Peso complessivo con piastre fissate 2,3Kg
Isolamento delle vibrazioni-valori caratteristici dinamici
Altezza di design H: consigliata 190 mm, minimo 175 mm
| Pressione P［bar］ |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［Io］ |
| Forza ［Carico］ ［KN］ |
3.8 |
5.2 |
6.5 |
8.0 |
9.3 |
10.6 |
3.2 |
| Tasso di primavera ［N/CM］ |
600 |
830 |
1060 |
1290 |
1520 |
1750 |
| Frequenza naturale［HZ］ |
2.1 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Valori caratteristici statici applicativi pneumatici
Forza F (kN)
| pressione p |
[sbarra] |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［Io］ |
| Altezza H (mm) |
200 |
3.4 |
4.8 |
5.9 |
7.3 |
8.5 |
9.7 |
3.4 |
| 180 |
4.2 |
5.7 |
7.1 |
8.6 |
10.1 |
11.5 |
3.1 |
| 160 |
4.9 |
6.5 |
8.1 |
9.9 |
11.5 |
13.1 |
2.8 |
| 140 |
5.5 |
7.2 |
9.1 |
11.0 |
12.7 |
14.5 |
2.4 |
| 120 |
6.0 |
7.9 |
9.9 |
12.0 |
14.0 |
15.8 |
2.1 |
| 100 |
6.4 |
8.5 |
10.7 |
12.9 |
15.1 |
17.0 |
1.6 |
| 80 |
6.8 |
9.1 |
11.3 |
13.7 |
16.0 |
17.9 |
1.2 |
Le molle pneumatiche sono ampiamente utilizzate in veicoli stradali, ferroviari, macchine per la carta di grandi e medie dimensioni, industria della carta, macchine minerarie, trattamento delle acque reflue, macchine mediche, lavaggio per la protezione dell'ambiente e molte altre attrezzature.Ad esempio, il sistema di sospensione pneumatica dell'auto utilizza la molla pneumatica come elemento elastico e utilizza la comprimibilità del gas per ottenere il suo effetto elastico: la pressione dell'aria del gas compresso può essere regolata automaticamente al variare del carico e della strada condizioni, non importa a pieno carico o senza carico, l'altezza dell'intero veicolo non cambierà, il che può migliorare notevolmente il comfort di marcia.
