| Luogo di origine: | Guangdong, Cina |
| Marca: | GUOMAT |
| Certificazione: | ISO/TS16949:2009 |
| Numero di modello: | FD 120-17 |
| Quantità di ordine minimo: | 6pcs |
|---|---|
| Prezzo: | $59.9-69.9/pc |
| Imballaggi particolari: | Forte contenitore di cartone o come bisogno dei clienti |
| Tempi di consegna: | 2-8 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, L/C |
| Capacità di alimentazione: | 1000PCS/Week |
| Materiale di gomma: | Di gomma di alta qualità | garanzia del produttore: | 1 anno |
|---|---|---|---|
| Imballaggio: | inscatoli/cartoni | Foro del gas: | G3/4 |
| Tipo della primavera: | RADDOPPI COMPLICATO | Stile dei soffietti: | Molla pneumatica industriale |
| Vite: | M8 | Pressione minima: | 0 barre |
| Evidenziare: | Molla pneumatica a doppia spirale in gomma,molla pneumatica a doppia spirale FD 120-17 |
||

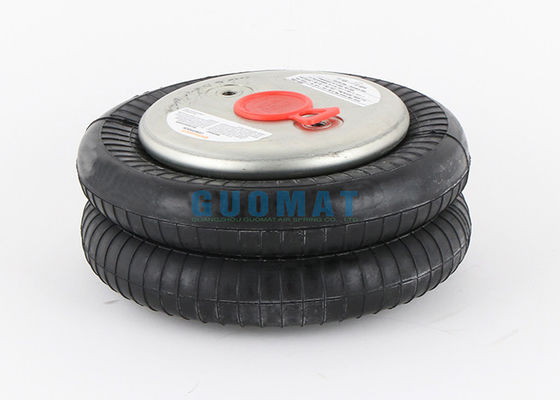

FD 120-17 CI presa d'aria G3/4 Contitech gomma doppia molla pneumatica contorta
Descrizione del prodotto
Numero di parte OEM
Contitech :FD 120-17 CI
2682 030000
Bosch: 822419042
Dunlop(FR) :SO 8201
Festo: EB-215-155
| Temperatura di lavoro | -40°C bis +70°C |
| Test di fallimento | ≥3 milioni |
| Diametro piastra di copertura superiore | 135 mm |
| Diametro piastra di copertura inferiore | 135 mm |
| Foro del gas / Ingresso dell'aria | G3/4 |
| Soffietto in gomma di diametro naturale | 189 mm |
| Altezza compressa | 79 mm |
| Altezza di progettazione | 178mm-203mm |
| Dente della vite (dado) della piastra di copertura superiore | 2XM8X1.25 |
| Dente della vite (dado) della piastra di copertura inferiore | 2XM8X1.25 |
| Interasse delle viti della piastra di copertura superiore | 70 mm |
| Interasse delle viti della piastra di copertura inferiore | 70 mm |
M8=25 Nm
G3/4=50 Nm
| Min.pressione 0bar |
| Forza di ritorno a min.altezza ≤200N |
| Peso complessivo con piastre fissate 2,3 kg |
Isolamento delle vibrazioni-valori caratteristici dinamici
|
Pressione P［bar］ |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［Io］ |
|
Forza (carico) ［KN］ |
3.8 |
5.2 |
6.5 |
8.0 |
9.3 |
10.6 |
3.2 |
|
Tasso di primavera ［N/CM］ |
600 |
830 |
1060 |
1290 |
1520 |
1750 |
|
|
Frequenza naturale［HZ］ |
2.1 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
|
pressione p |
[sbarra] |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［Io］ |
|
Altezza H (mm) |
200 |
3.4 |
4.8 |
5.9 |
7.3 |
8.5 |
9.7 |
3.4 |
|
180 |
4.2 |
5.7 |
7.1 |
8.6 |
10.1 |
11.5 |
3.1 |
|
|
160 |
4.9 |
6.5 |
8.1 |
9.9 |
11.5 |
13.1 |
2.8 |
|
|
140 |
5.5 |
7.2 |
9.1 |
11.0 |
12.7 |
14.5 |
2.4 |
|
|
120 |
6.0 |
7.9 |
9.9 |
12.0 |
14.0 |
15.8 |
2.1 |
|
|
100 |
6.4 |
8.5 |
10.7 |
12.9 |
15.1 |
17.0 |
1.6 |
|
|
80 |
6.8 |
9.1 |
11.3 |
13.7 |
16.0 |
17.9 |
1.2 |
Operazione
Grazie alla loro struttura flessibile, il montaggio dei soffietti dell'aria è meno critico rispetto ai cilindri pneumatici convenzionali, che normalmente richiedono un fissaggio e una guida rigidi e forniscono solo la posizione dell'asse delle piastre terminali che possono essere spostate fino a 10 mm.
Quando il soffietto dell'aria pressurizzato seguirà la linea della resistenza affittata. Di conseguenza, è necessario prestare attenzione alla geometria di montaggio nelle applicazioni angolate.
Quando il soffietto dell'aria depressurizzato si adatta a spazi sorprendentemente piccoli, particolarmente utile per bloccare o spostare carichi di forma scomoda o molto pesanti.
Durante il funzionamento si raccomanda che l'unità non possa "toccare il fondo" o raggiungere la sua altezza massima. Per raggiungere questo obiettivo possono essere utilizzati vari dispositivi meccanici.
Immagine del prodotto
