| Luogo di origine: | Guangdong, Cina |
| Marca: | GUOMAT |
| Certificazione: | ISO/TS16949:2009 |
| Numero di modello: | 220-10 |
| Quantità di ordine minimo: | 6PCS |
|---|---|
| Prezzo: | $59.9-69.9/pc |
| Imballaggi particolari: | Forte contenitore di cartone o come bisogno dei clienti |
| Tempi di consegna: | 2-8 giorni del lavoro |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 1000pcs/week |
| Nome di prodotto: | Doppia molla di sospensione complicata dell'aria | Materiale della primavera: | Gomma + Acciaio |
|---|---|---|---|
| Garanzia: | 1 anno | Tipo della primavera: | Tipo aerato |
| Max Dia di gomma.: | 250mm | Diametro del piatto.: | 161mm |
| Dimensione d'imballaggio: | 24*24*24cm | Tipo del foro del gas: | 1/4NPTF, G 3/4 |
| Evidenziare: | molla pneumatica di 161mm Dia. Industrial,Complicato industriale della molla pneumatica singolo,Molla pneumatica di industriale di Contitech FS 200-10 |
||

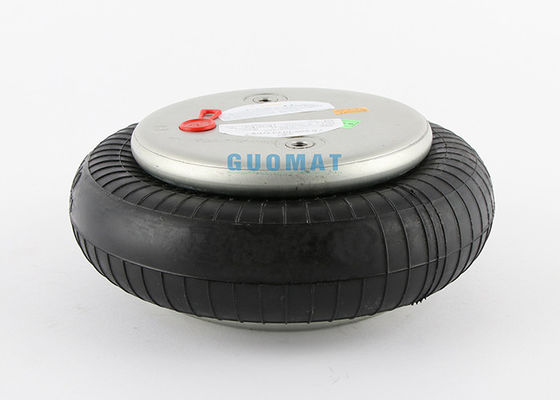

Contitech FS 200-10 ci di stile continentale dei soffietti, singola molla pneumatica complicata industriale
Specificazione di prodotto
L'OS di ci G1/4 G3/4 del FS 200-10, muggisce la molla pneumatica industriale di Stype, singolo complicato, 200cm efficace Aiea quadrato, 89 millimetri Max Stroke, il piatto unito della perla, fili di montaggio femminili
Dati tecnici della molla pneumatica del FS 200-10
Dati del coperchio del FS 200-10
Diametro del piatto della copertura superiore: 161mm
Fra la distanza del foro filettato: 89mm
Fra il foro filettato e la distanza del foro di aria: 38.1/44.5mm
Diametro inferiore del coperchio: 161mm
Dadi ciechi del FS 200-10
Avviti (dadi) sul piatto della copertura superiore: 2XM8
Avviti (dadi) sul coperchio inferiore: 2XM8
Avviti (dadi) la profondità M8: 15mm
M8=25Nm
Soffietti di gomma del FS 200-10
Soffietti di gomma MAX Diameter: 250mm
Corsa avanti del FS 200-10
La corsa avanti: 51mm~140mm
L'altezza massima: 140mm
L'altezza minima: 51mm
L'altezza compressa: 89mm
Presa d'aria del FS 200-10/foro del gas
Presa d'aria/foro del gas: G 1/4 G 3/4
G 1/4=25 nanometro
G 3/4=25 nanometro
Ordine Infromation
| NO. | Tipo | No. di ordine. |
| 1 | Muggito di gomma | --- |
| 2 |
Con la presa d'aria superiore G3/4 e del piatto L'eccentricità del foro di entrata è 38.1mm |
--- |
| 3 |
Con la presa d'aria superiore G1/4 e del piatto L'eccentricità del foro di entrata è 44.5mm |
--- |
| 4 | Con la placchetta, il blocco dell'amplificatore e l'input superiori G1/4 l'aeroporto, l'eccentricità del foro di entrata è 44.5mm |
--- |
| 5 | Con il piatto di acciaio inossidabile, presa d'aria G3/4 la bocca, l'eccentricità del foro di entrata è 38.1mm |
--- |
Parametro tecnico
Min Pressure: 0 barre
Forza di ripristino ad altezza minima: ≤ 200 N
Peso totale (coperchio compreso): 2,3 chilogrammi
Applicazioni di isolamento antivibrante - autovalori dinamici
Altezza H di progettazione: 110 millimetri hanno raccomandato, un minimo di 90 millimetri
| Pressione P [barra] | 3 | 4 | 5 | 6 | 7 | 8 | Volume V [l] |
| Forza (carico) F [KN] | 5,5 | 7,5 | 9,6 | 11,9 | 14,0 | 15,7 | 2,7 |
| Rigidezza della primavera [N/cm] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2,7 |
| Frequenza naturale [hertz] | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 2,7 |
Applicazioni pneumatiche - autovalori statici
Forza F [KN]
| Pressione P ］ della barra del ［ | 3 | 4 | 5 | 6 | 7 | 8 | ［del volume V io］ | |
| ］ Di millimetro del ［di altezza H | 120 | 4,5 | 6,2 | 8,2 | 10,4 | 12,1 | 13,8 | 2,8 |
| 110 | 5,5 | 7,5 | 9,6 | 11,9 | 14,0 | 15,7 | 2,6 | |
| 100 | 6,3 | 8,6 | 11,0 | 13,4 | 15,5 | 17,5 | 2,4 | |
| 90 | 7,0 | 9,4 | 12,1 | 14,6 | 17,0 | 19,2 | 2,2 | |
| 80 | 7,6 | 10,2 | 13 | 15,7 | 18,2 | 20,6 | 1,9 | |
| 70 | 8,1 | 10,9 | 13,6 | 16,5 | 19,3 | 21,9 | 1,6 | |
| 60 | 8,5 | 11,3 | 14,2 | 17,1 | 20,1 | 23,0 | 1,3 | |
Introduzione della molla pneumatica di gomma di Contitech
La molla pneumatica di gomma è ampiamente usata nell'attrezzatura della fabbricazione della carta, in macchine di cuoio, in tavola vibrante, negli impianti del tessuto, nell'estrazione mineraria, in macchinario ed in altre industrie. La molla pneumatica di gomma utilizzata in attrezzatura industriale è divisa approssimativamente nelle molle pneumatiche a un solo strato, di doppio strato e di tre-strato secondo il numero degli strati dei loro corpi di gomma.
Quando gli impianti di gomma dell'airbag, la cavità interna è riempito di aria compressa per formare una colonna dell'aria compressa. Con l'aumento del carico di vibrazione, l'altezza delle diminuzioni della molla, il volume della cavità interna diminuisce, la rigidezza degli aumenti della molla e l'efficace settore di sopporto degli aumenti interni della colonna dell'aria della cavità e la portata degli aumenti della molla attualmente. Quando il carico di vibrazione diminuisce, l'altezza degli aumenti della molla, il volume degli aumenti interni della cavità, la rigidezza delle diminuzioni della molla, l'efficace settore di sopporto delle diminuzioni interne della colonna dell'aria della cavità e la portata delle diminuzioni della molla. In questo modo, all'interno di efficace colpo della molla pneumatica, l'altezza, il volume interno della cavità e la portata della molla pneumatica hanno trasmissione regolare e flessibile con l'aumento e la diminuzione del carico di vibrazione ed il controllo di alto-efficienza dell'ampiezza e del carico di vibrazione accade. La rigidezza e la portata della molla possono anche essere regolato aumentando o facendo diminuire la quantità di inflazione e una camera d'aria ausiliaria può anche essere attaccata per raggiungere l'adeguamento automatico.
Immagine di prodotto
