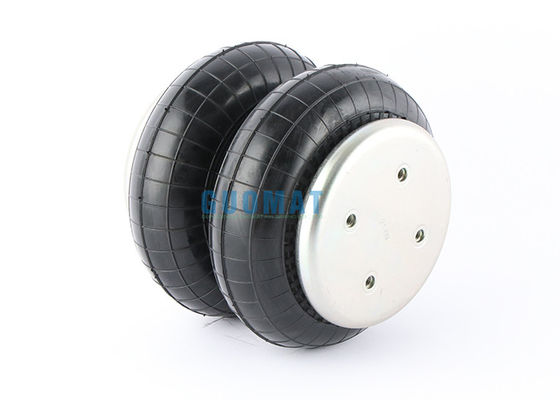

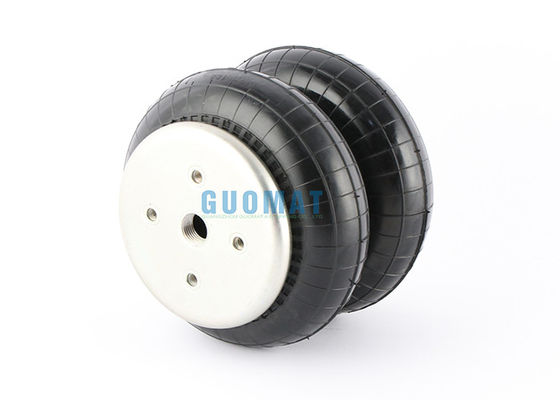

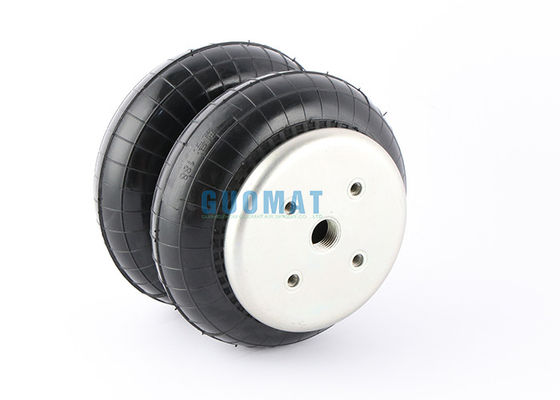

presa d'aria industriale dell'azionatore G1/4 dell'avvolgimento delle molle pneumatiche 2B188168 doppia

Dettagli:

Luogo di origine:	La Cina
Marca:	GUOMAT
Certificazione:	ISO/TS16949:2009
Numero di modello:	2B188168

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pc
Imballaggi particolari:	forte contenitore di cartone o come bisogno dei clienti
Tempi di consegna:	2-8 giorni del lavoro
Termini di pagamento:	T/T, Western Union, Paypal o altri
Capacità di alimentazione:	1000pcs/week

Contatto

Descrizione di prodotto dettagliata

Materiale:	Coperchio d'acciaio, soffietti di gomma	GUOMAT NO.:	2B188168
Foro del gas:	G1/4	Dente della vite:	4pcs di M8
Distanza di centro della vite:	70 millimetri	Diametro del coperchio:	135 millimetri
Abilità di pressione:	0.2-0.8 m. Pa	colpo:	75~230 millimetri
I bulloni numerano:	4 pc
Evidenziare:	Molle pneumatiche industriali del doppio avvolgimento , molla pneumatica industriale della presa d'aria G1/4 , doppio airbag di muggito

Presa d'aria industriale dell'azionatore G1/4 dell'avvolgimento delle molle pneumatiche di no. 2B188168 di GUOMAT doppia

Molti produttori di macchinari originali dell'OEM di no. 2B188168 di GUOMAT:

MUGGITO NO.	COMPLETO NO.
No. 2B188168 di GUOMAT	No. 2B188168 di GUOMAT
CONTITECH 603 N	BOSCH 822419042
FLESSIONE 26 DEL FIRESTONE	CONTITECH FD120-17
FIRESTONE W01 358 0142 FIRESTONE W013580142	DUNLOP 2682 030000
PIRELLI 26	DUNLOP (FRANCO) COSÌ 8201
PHOENIX 2B O7 R PHOENIX 2B07 R	FESTO EB-215-155
AIRKRAFT 114050	GOODYEAR 2B 7-540
	NORGREN PM/31082 (8x2)
	PIRELLI T26 84181
	TORO KF 218
	WEFORMA WBZ 300-E1
	AIRKRAFT 113053

Dado del ❶/dado cieco

Dente della vite del piatto della copertura superiore (dado): 4 pc X M8X1.25

Distanza di centro della vite del piatto della copertura superiore: 70 millimetri

Dente inferiore della vite del coperchio (dado): 4 pc X M8X1.25

Distanza di centro della vite del coperchio inferiore: 70mm

Il ❷ intossica la presa d'aria/del foro/montaggio dell'aria

Presa d'aria del foro/del gas: G1/4

Il ❸ il coperchio

Diametro del piatto della copertura superiore (larghezza): 135 millimetri/5,31 pollici

Diametro inferiore del coperchio (larghezza): 135 millimetri/5,31 pollici

Numero di piatto della copertura superiore: 3450

Numero inferiore del coperchio: 3436

Soffietti di gomma del ❹

Diametro naturale dei soffietti di gomma: 189 millimetri

Altezza naturale dei soffietti di gomma: 177 millimetri

Altezza compressa: 79 millimetri/3,12 pollici

Altezza di progettazione: 178mm-203mm/7-8 pollici

Diametro massimo: 218 millimetri/8,6 pollici

Soffietti # NO: 26

Blocchetto del blocchetto/amplificatore del paraurti del ❺

Senza blocchetto del paraurti

Il ❻ cinge l'anello cintura/del cerchio

Con il cerchio della cintura: Uno collega del cerchio della cintura

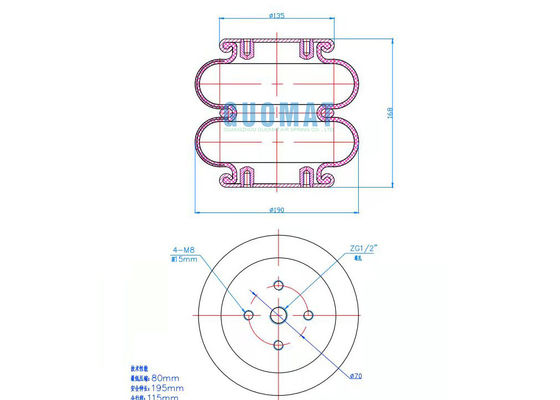

Dati tecnici del dettaglio alla foto sotto

	No. di ordine.
Soffietti di gomma soltanto	60221
con i piatti uniti, 3/4 di presa d'aria del NPT 0 dentro. excentrical	75967

Isolamento antivibrante - valori caratteristici dinamici

Altezza H di progettazione: a 6,89 pollici a 7,48 pollici e minimo raccomandato
Pressione p [PSI]	40	60	80	100	120	Vol. V [in.3]
Forza (carico) [lbf]	778	1210	1640	2060	2460
Tasso della primavera [lbf/in.]	311	492	673	854	1040	232
Frequenza naturale [hertz]	2,1	2,0	2,0	2,0	2,0

Applicazione pneumatica - forza statica F [kN] caratteristici di valori

Forza F [lbf]
Pressione p [PSI]		40	60	80	100	120	Vol. V [in.3]
Altezza H [dentro.]	8,0	681	1070	1440	1820	2180	240
	7,0	885	1340	1790	2260	2710	220
	6,0	1070	1580	2110	2650	3170	200
	5,0	1210	1790	2390	3000	3570	170
	4,0	1330	1970	2640	3310	3910	140
	3,0	1420	2120	2840	3560	4160	120
